QUASImodels prináša další novinku. Tentokrát sa jedná o papierový model lietadla Zlín Z-37 Čmelák -legendu česko-slovenského letectva. Vystrihovačka ponúka hneď 4 varianty označenia – 2 české, slovenské a nemecké.
Zlín Z-37 - "Čmelák"
Niečo o predlohe
Lietadlo Zlín Z-37 Čmelák (známe aj ako Let Z-37) predstavuje legendu česko-slovenského letectva a je vôbec prvým strojom z domácej produkcie, ktorý bol od začiatku vyvíjaný výhradne pre potreby poľnohospodárstva a lesného hospodárstva.
Vývoj a história Potreba špecializovaného poľnohospodárskeho lietadla vyplynula koncom 50. rokov 20. storočia z vtedajšej súťaže krajín RVHP. Na vývoji spolupracovali národné podniky Let Kunovice a Moravan Otrokovice. Prvý prototyp s označením XZ-37 prvýkrát vzlietol 29. júna 1963. Sériová výroba sa rozbehla v roku 1965 a s prestávkou trvala až do roku 1984, pričom bolo vyrobených viac ako 700 kusov.
Technický popis Z-37 je samonosný dolnoplošník s robustnou konštrukciou, ktorá musela odolávať hrubému zaobchádzaniu a agresívnym chemikáliám. Trup je zvarený z oceľových rúrok a potiahnutý tesilovou tkaninou s polyuretánovým náterom. Krídlo je celokovové, trojdielne a vybavené pevnými slotmi na nábežnej hrane pre stabilitu pri nízkych rýchlostiach a účinnými dvojštrbinovými vztlakovými klapkami.
Pilotná kabína je umiestnená vpredu pre vynikajúci výhľad. Za ňou sa nachádza nádrž na chemikálie s objemom cca 700 litrov a priestor pre mechanika-tzv. trucovňa, ktorý sedí chrbtom k smeru letu. Podvozok je pevný, ostrohového typu, s vysokými hlavnými nohami, ktoré zabezpečujú dostatočnú vzdialenosť vrtule od zeme pri operáciách na neupravených plochách.
Hlavné varianty
- Z-37: Prvá výrobná séria (1965 – 1971).
- Z-37A: Vylepšená verzia, napr. so zvýšenou odolnosťou proti korózii.
- Z-37-2 (Z-37A-2): Dvojsedadlová cvičná verzia.
- Z-37T / Z-137T (Turbočmelák): Modernizovaná verzia s turbovrtuľovým motorom Walter M-601.
Technické parametre (verzia Z-37A)
- Rozpätie: 12,22 m
- Dĺžka: 8,55 m
- Výška: 2,90 m
- Hmotnosť prázdneho lietadla: 985 kg
- Maximálna vzletová hmotnosť : 1 850 kg
- Pohonná jednotka: 9-valcový hviezdicový motor Avia M-462 RF
- Výkon motora: 232 kW (cca 315 k)
- Vrtuľa: dvojlistá kovová vrtuľa Avia V 520 Maximálna rýchlosť : 215 km/h
- Posádka: 1 pilot (+ možnosť mechanika na núdzovom sedadle)
O vystrihovačke
Model je určený pre skúsených modelárov. Náročnosť modelu vyžaduje predošlé skúsenosti a taktiež prípravu vo forme detailného preštudovania návodných kresieb ale aj podkladových materiálov skutočnej predlohy podľa ktorých je možné model ďalej vylepšovať.
Vystrihovačka ponúka hneď 4 varianty označenia:
- česká – OK-HJC
- česká – OK-AJZ
- slovenská – OM-AIT
- německá – DM-SUF

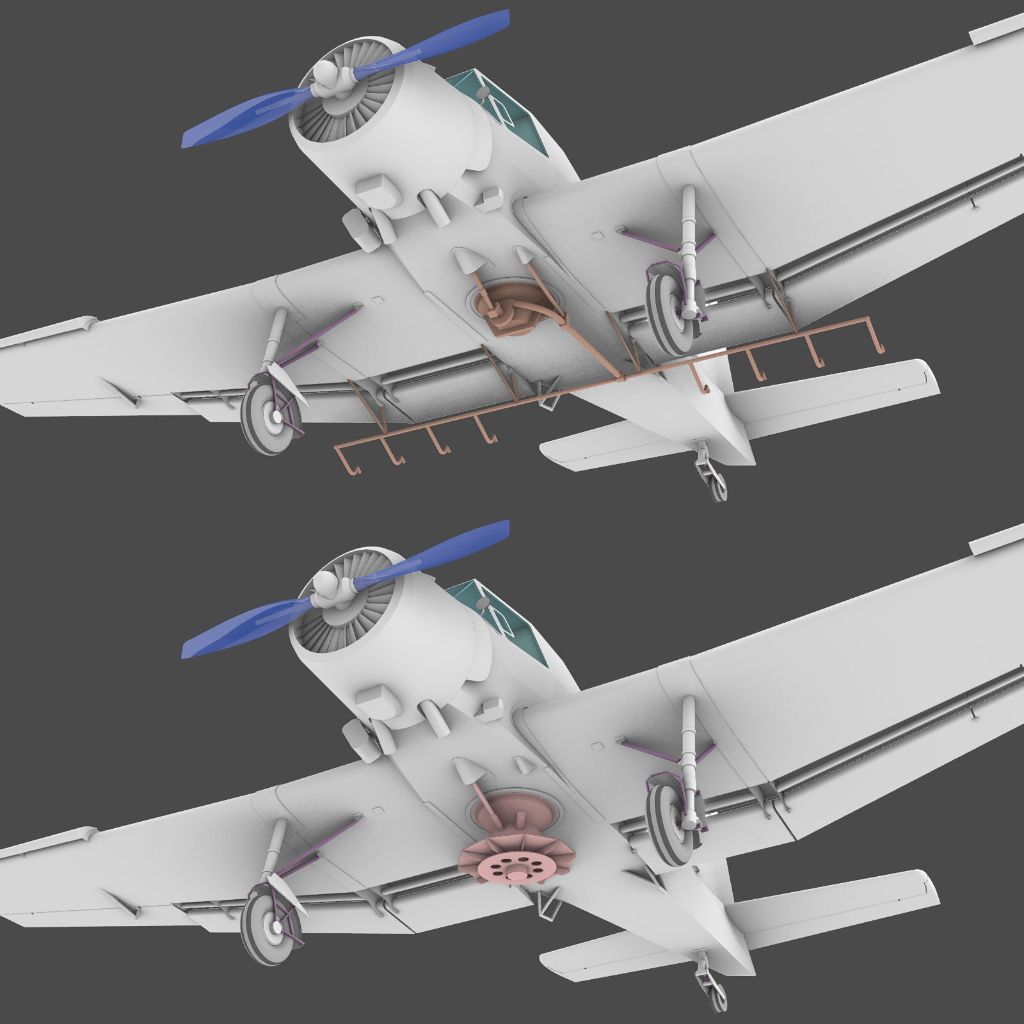

Vystrihovačka rovnako ponúka 3 typy príslušenstva:
- rozmetadlo
- postrekovač
- hasiace zariadenie

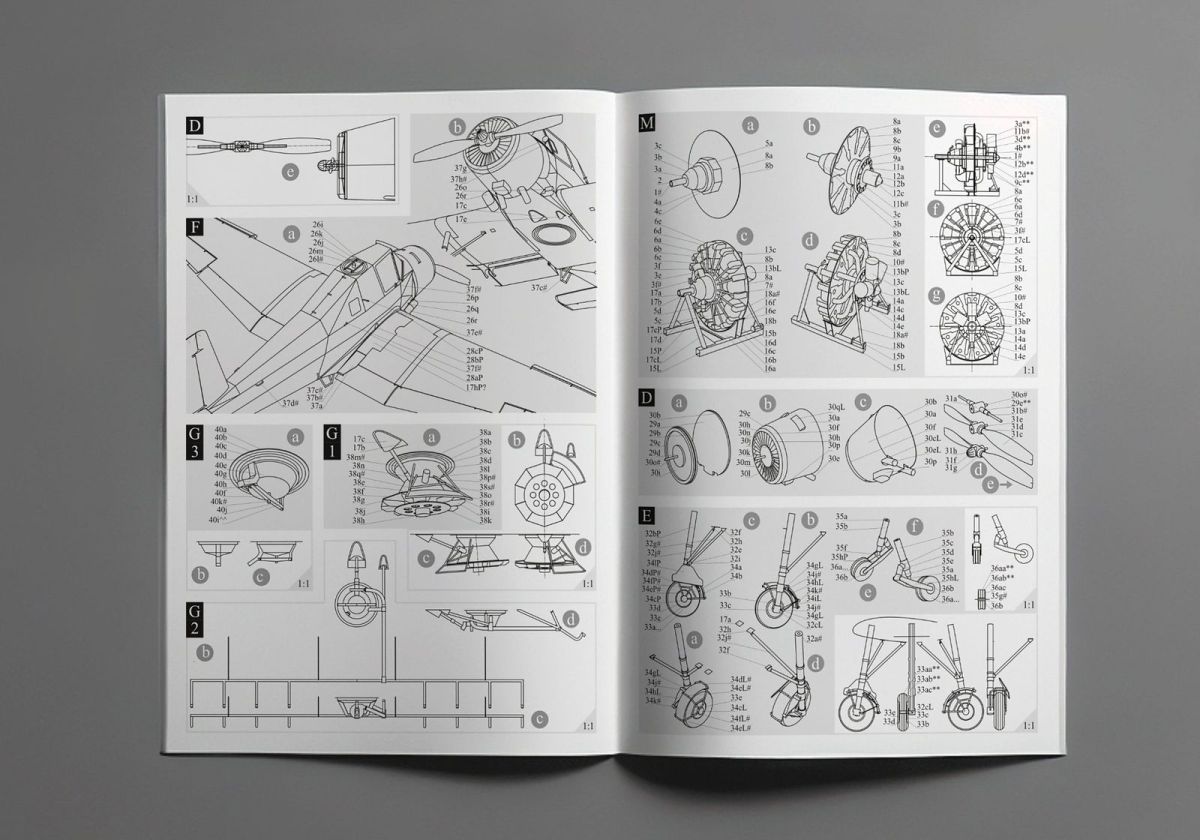

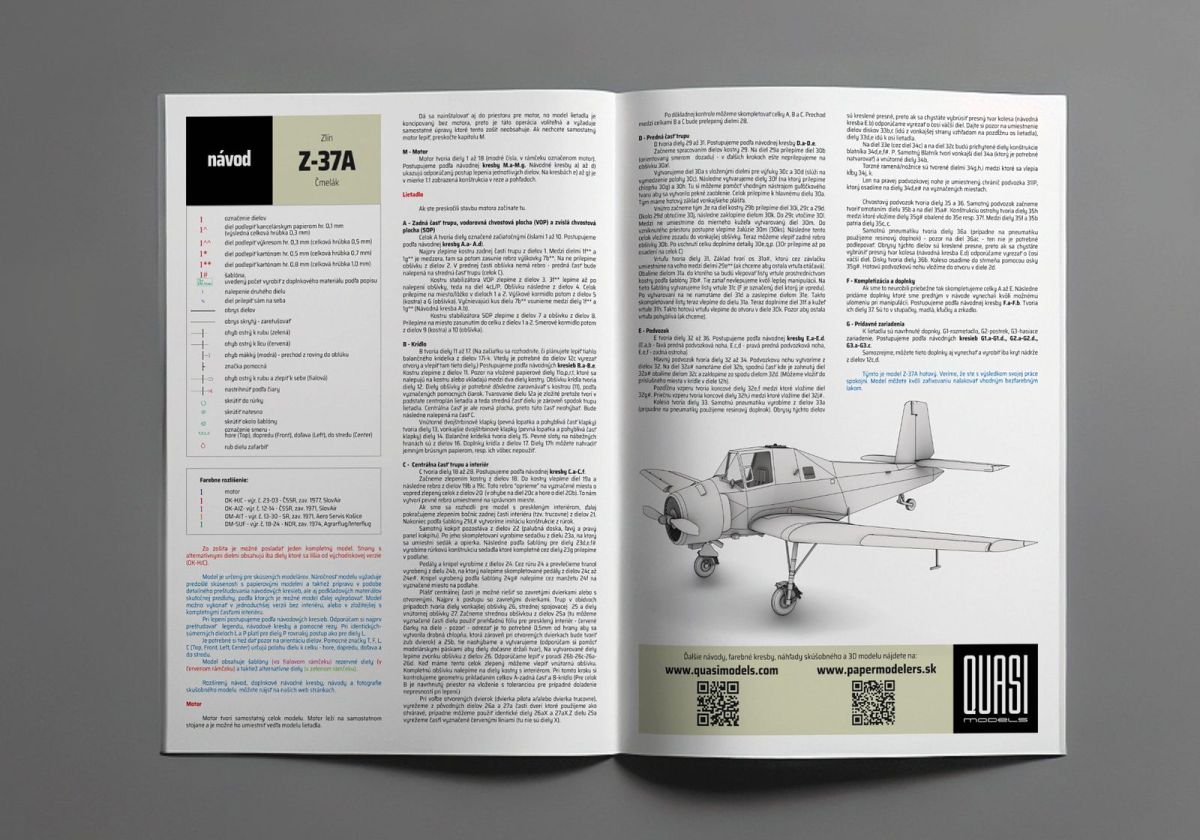

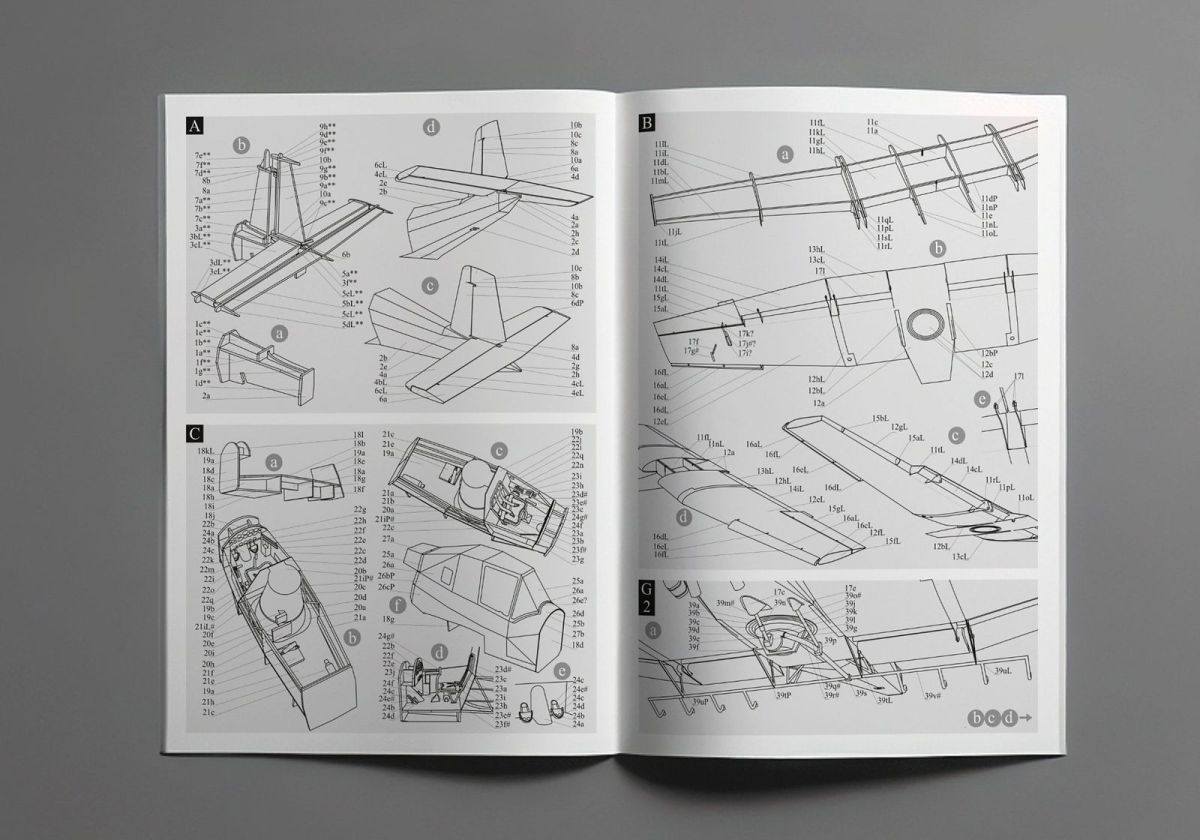

Model je spracovaný v mierke 1:33 a tvorí ho 580 dielov. Model je vytlačený ofsetom na 12 stranách formátu A4 o gramáži 150g/m2. Na ďalších 4 stranách formátu A4 nájdete návodové kresby. Rozmery modelu po zostavení budú 370x259x87mm.
K modelu je možné dokúpiť príslušenstvo

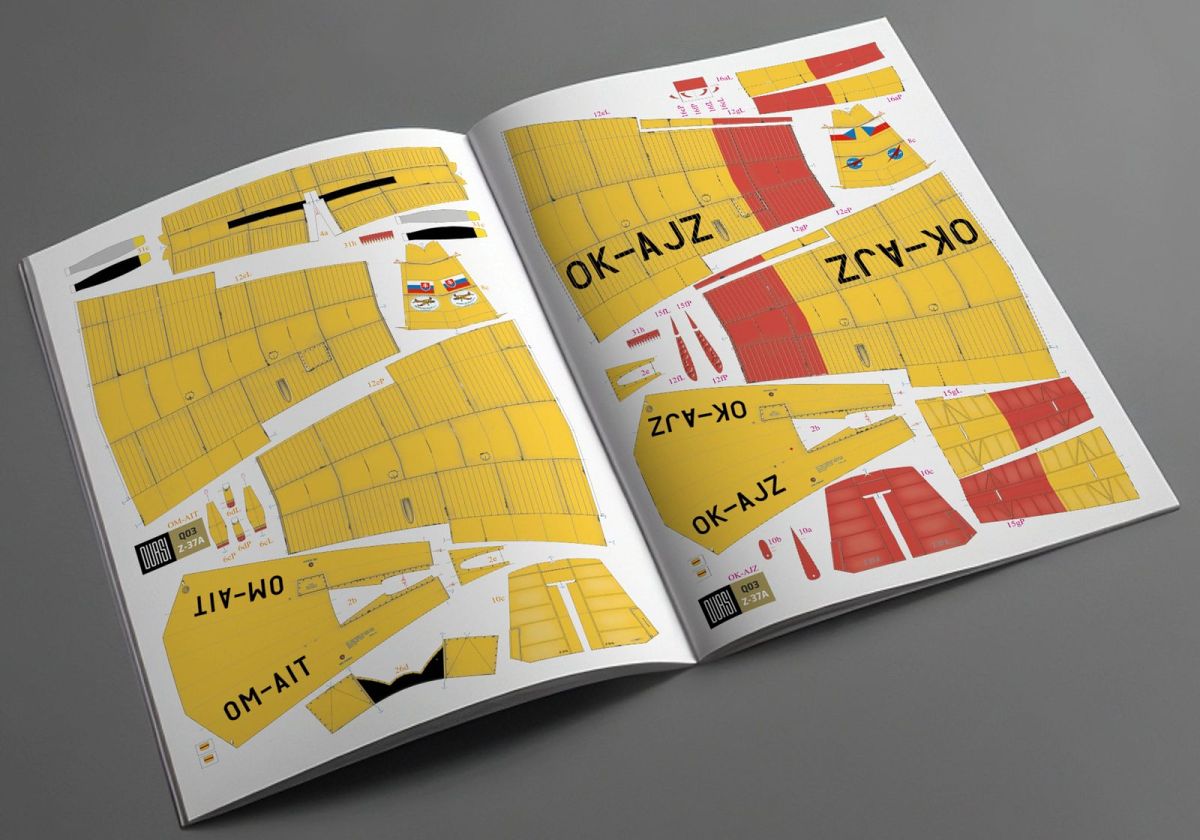

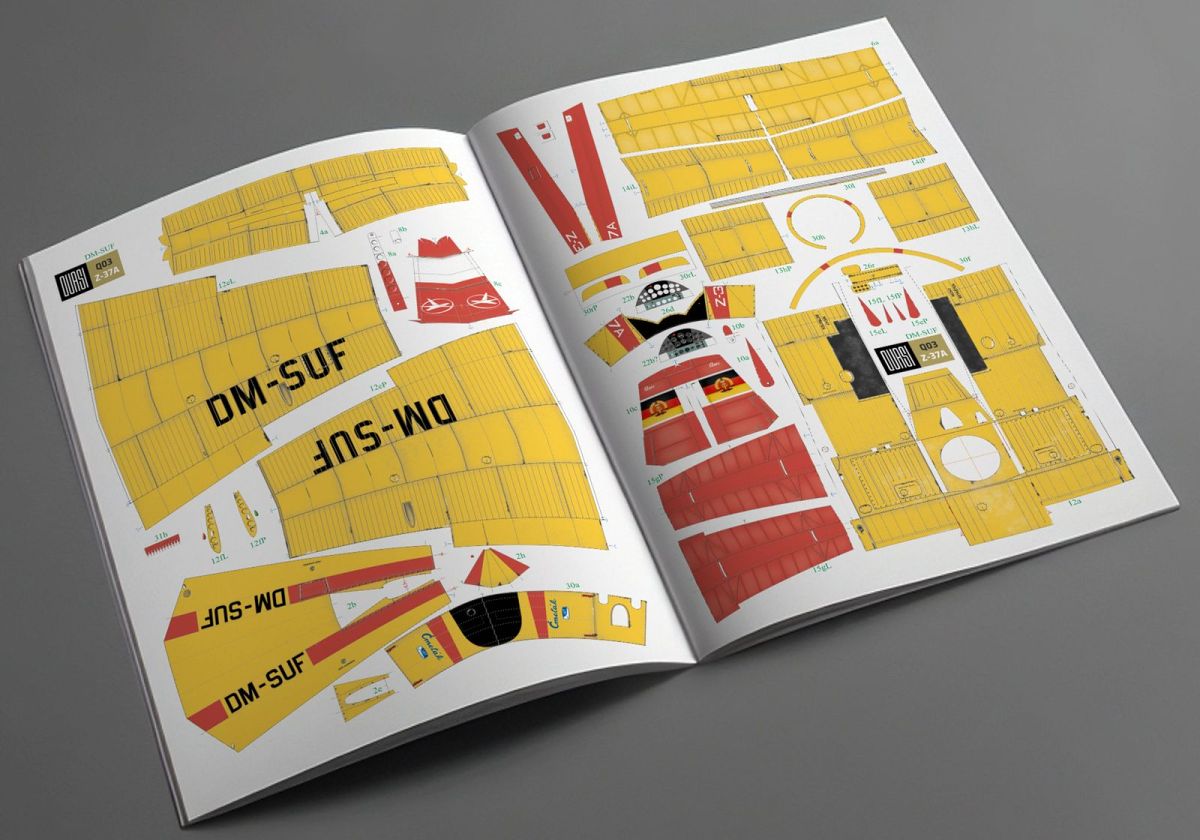

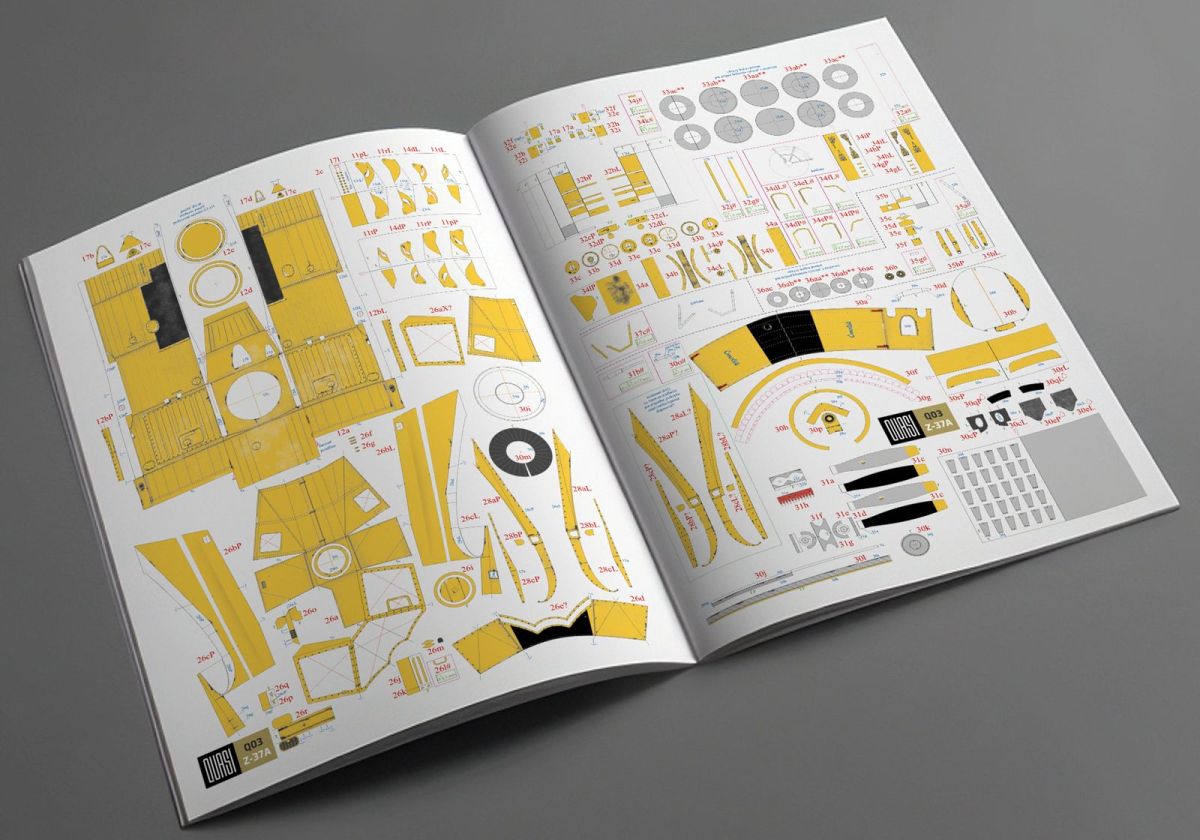

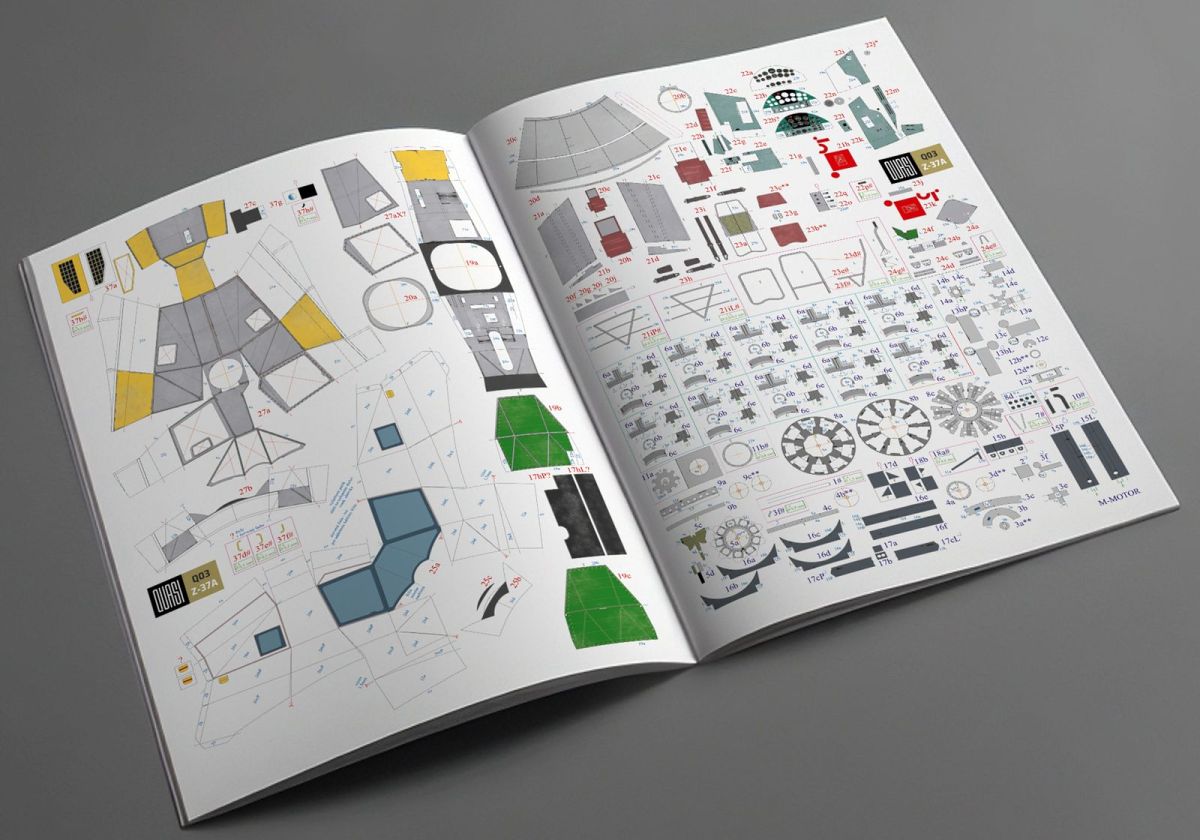

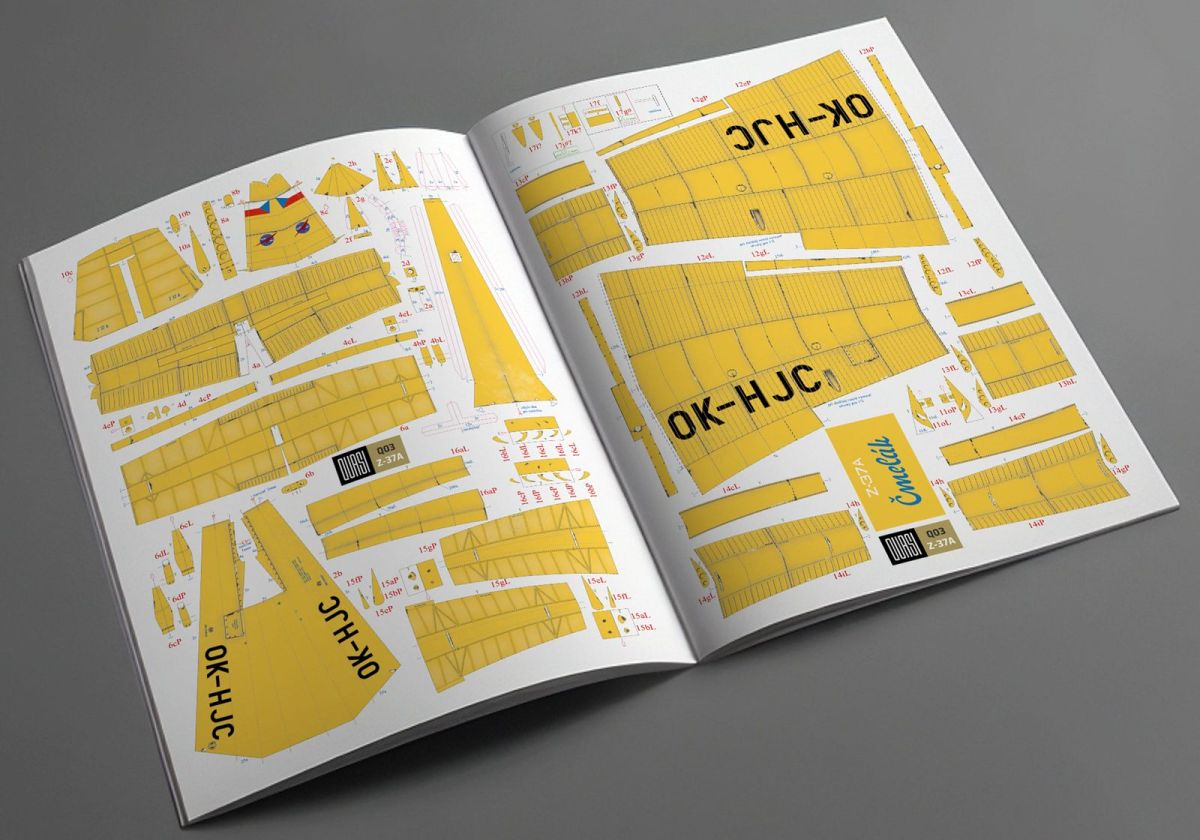

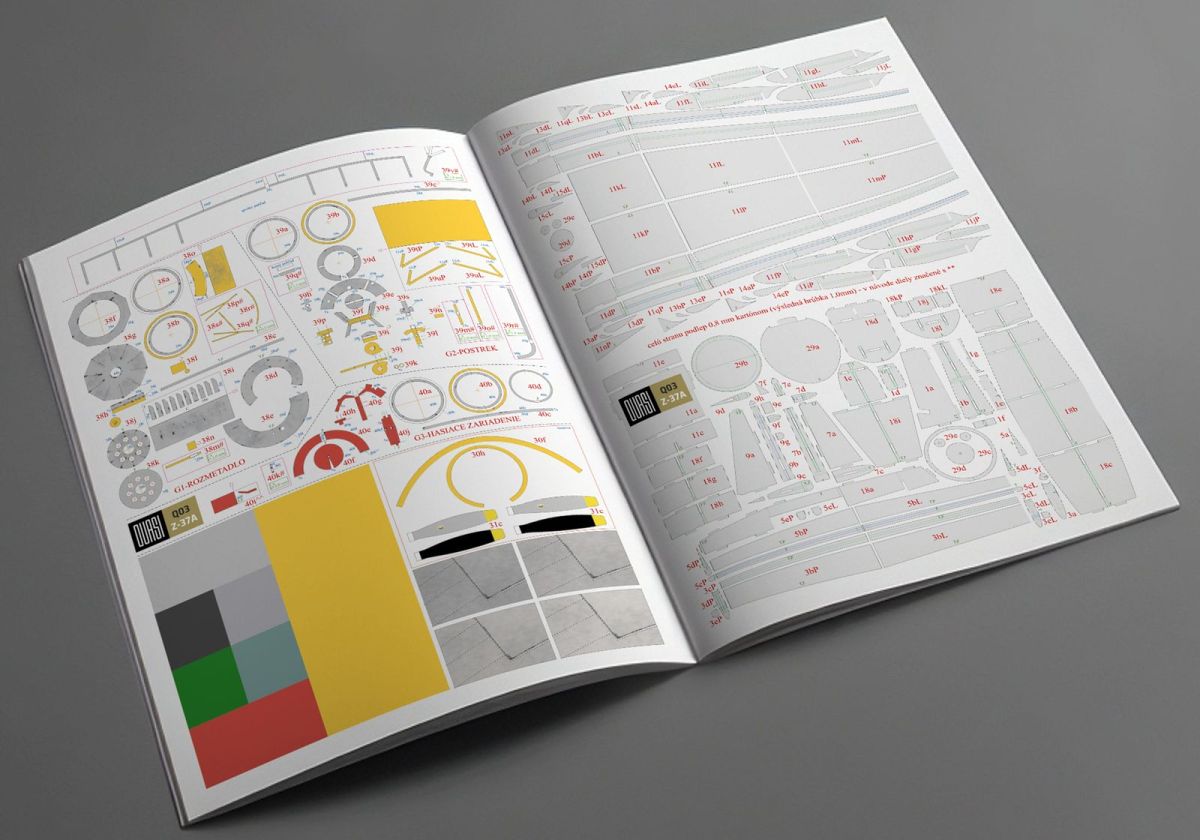

Galéria náhľadov vystrihovačky

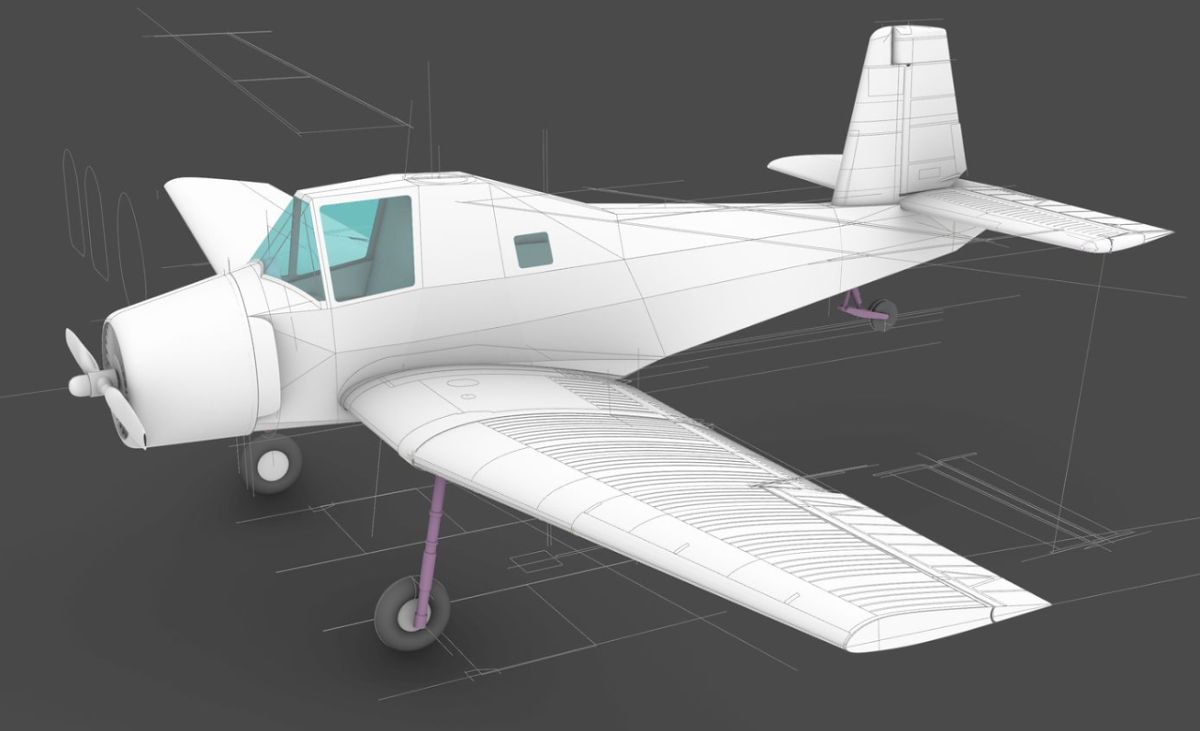

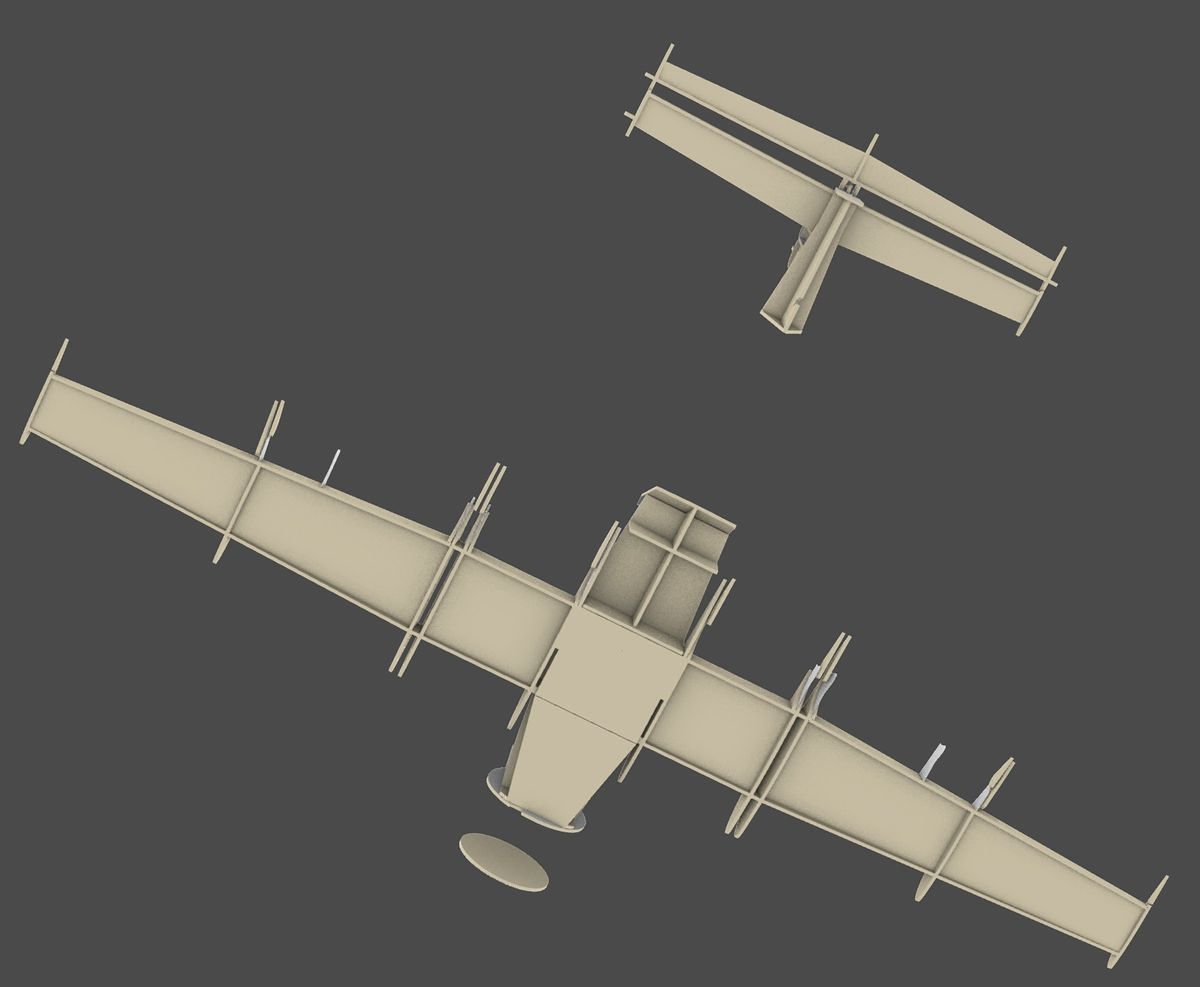

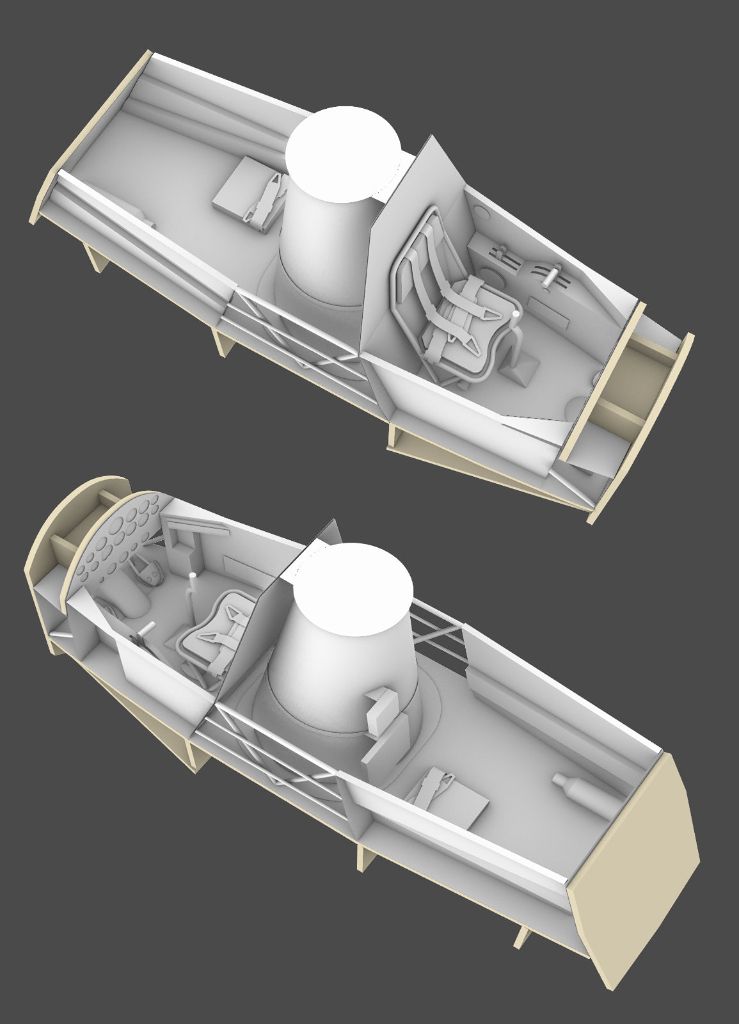

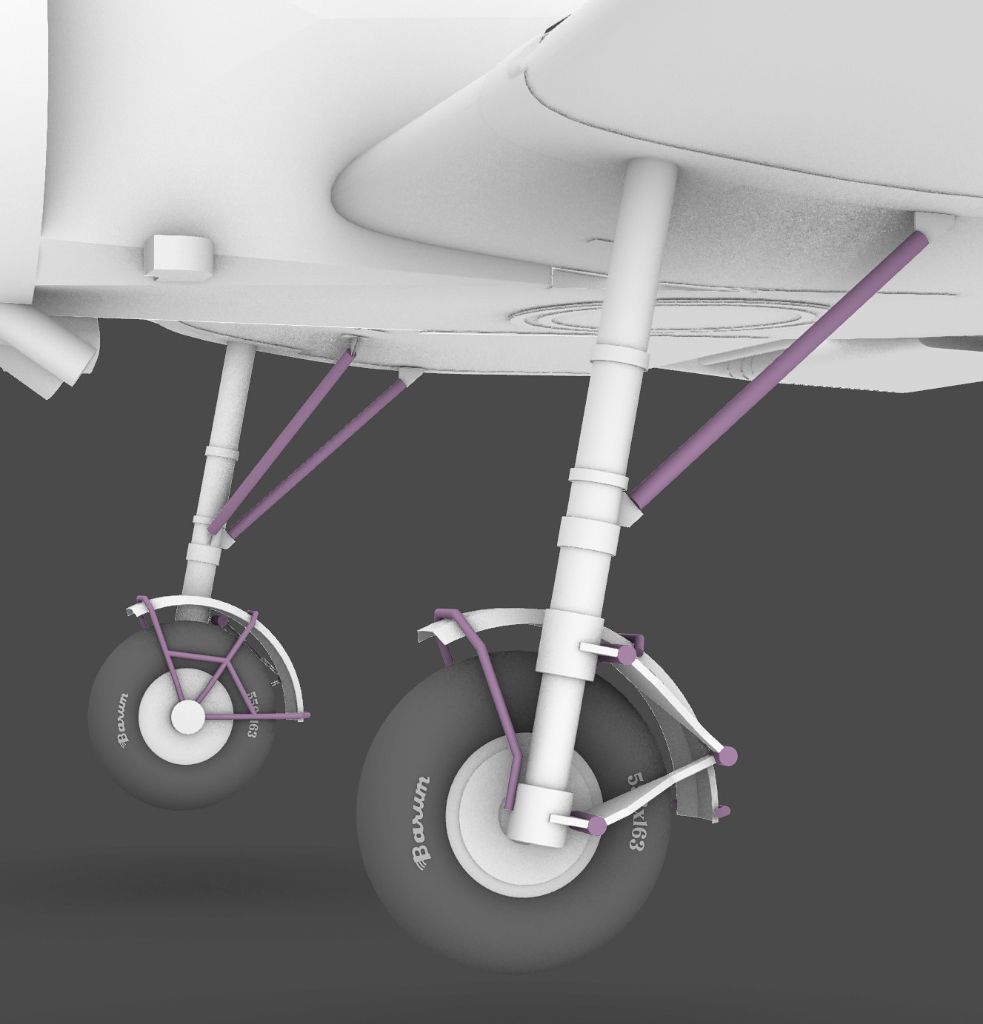

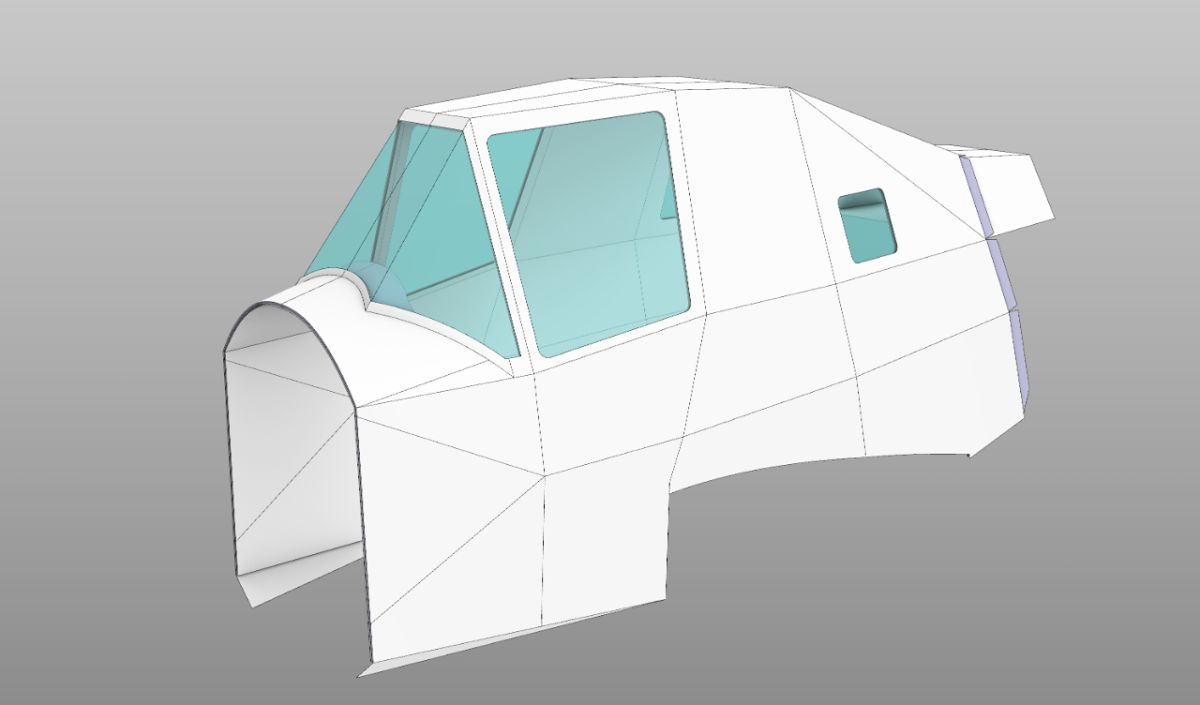

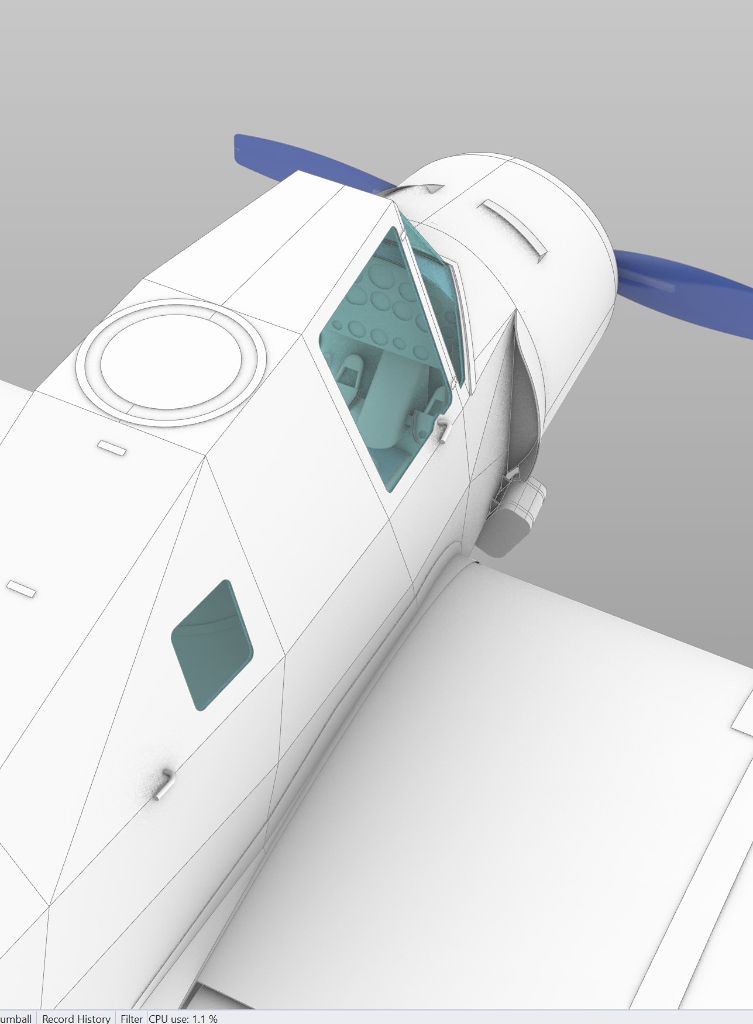

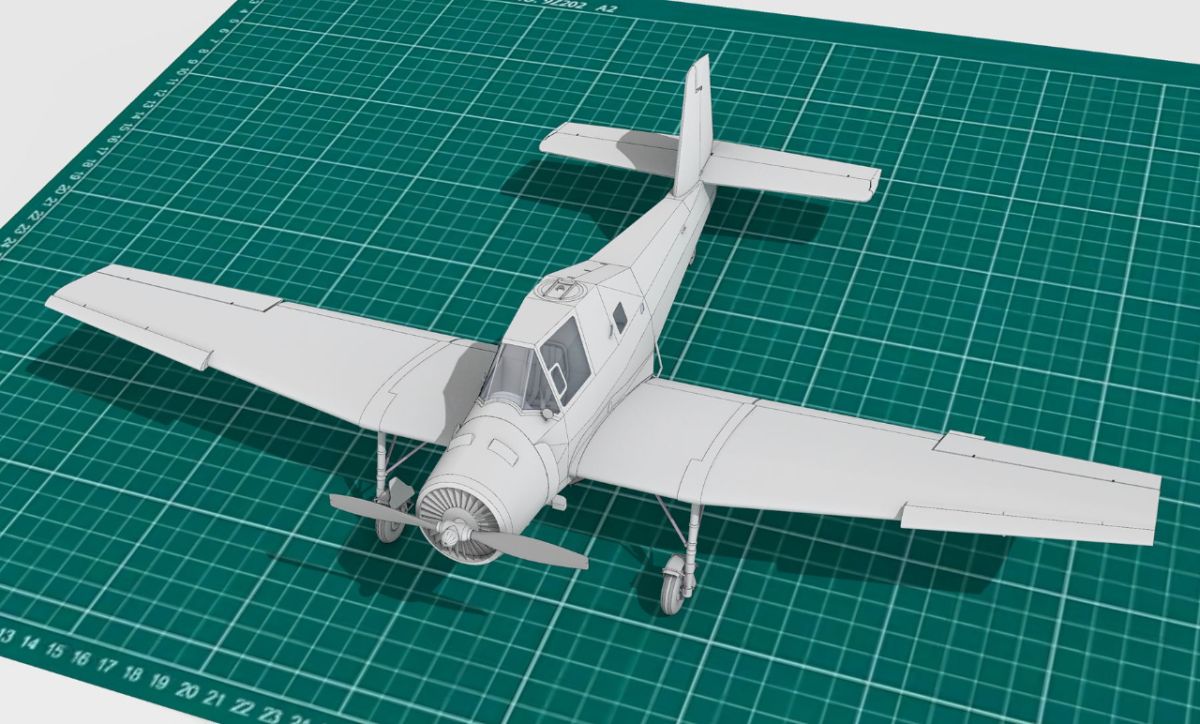

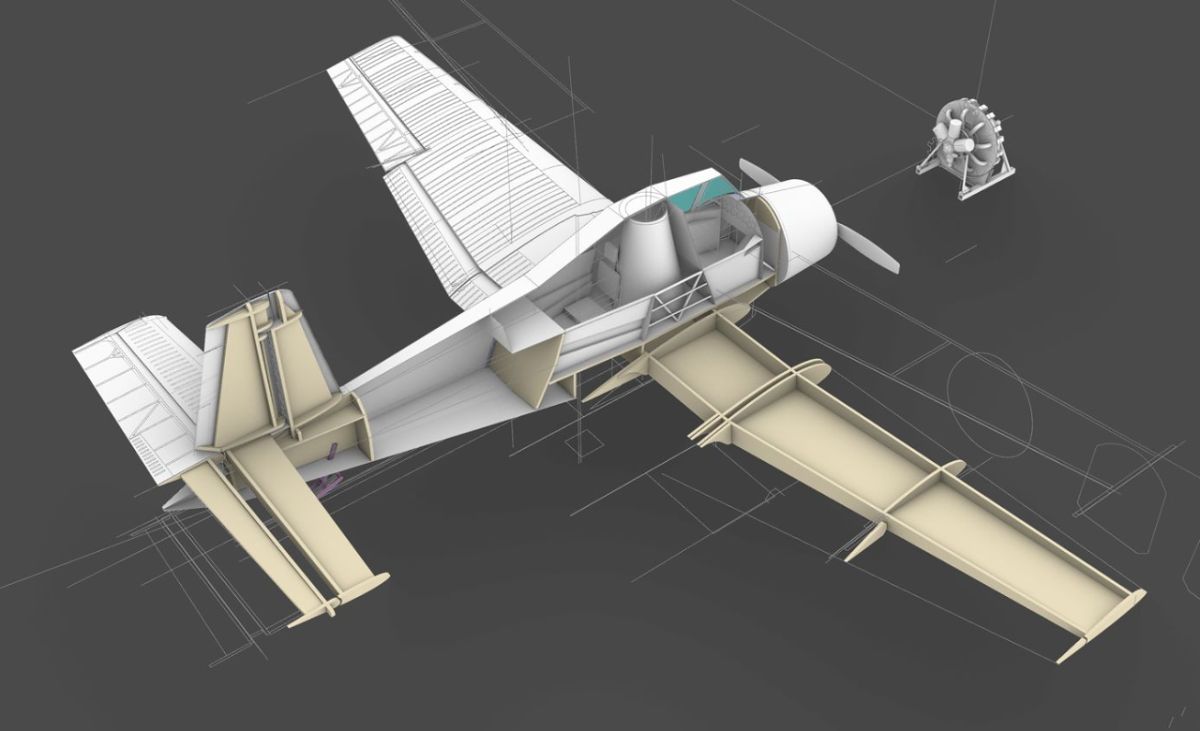

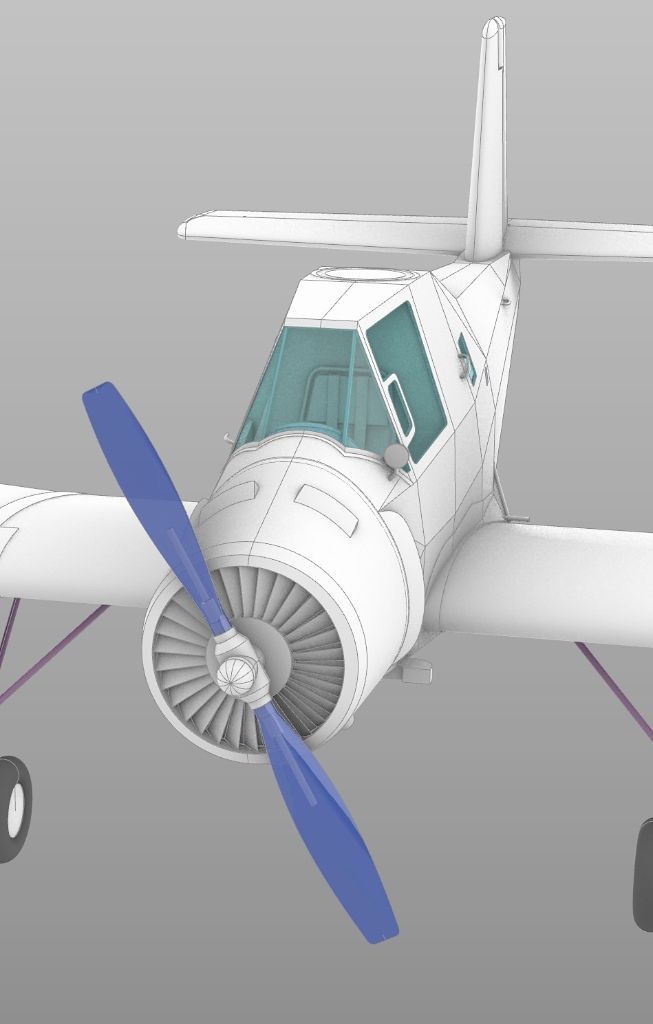

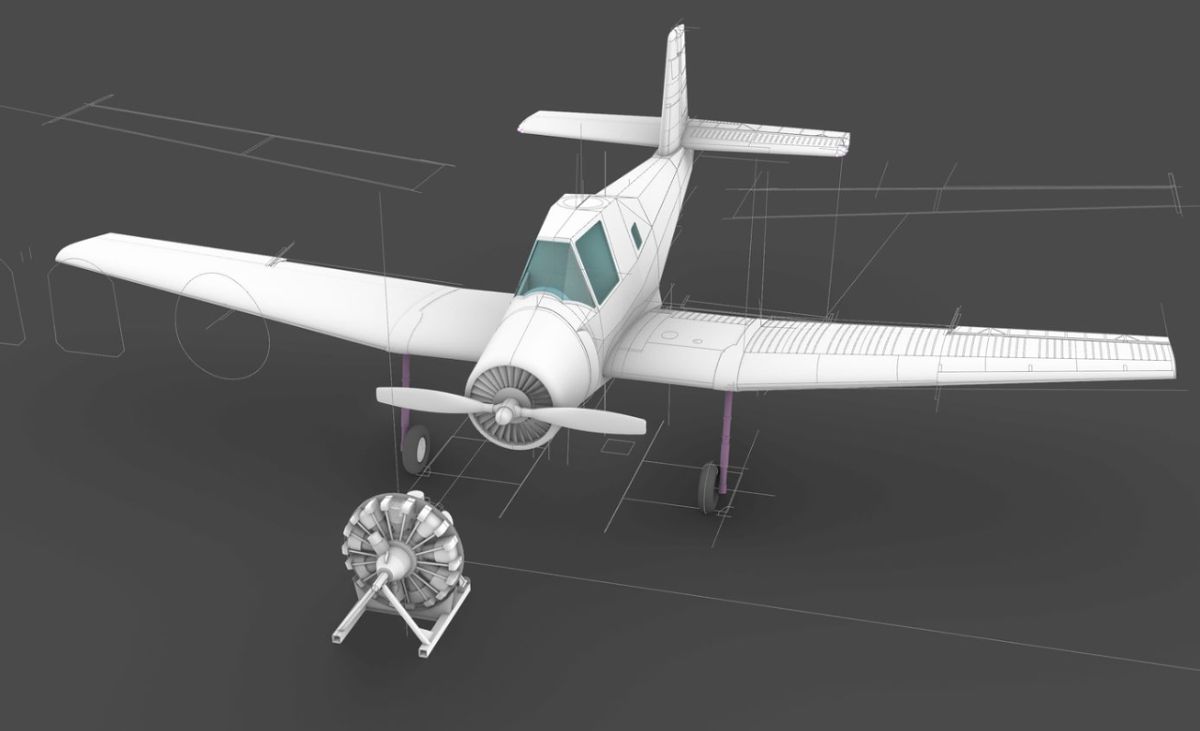

Galéria 3D náhľadov vývoja modelu

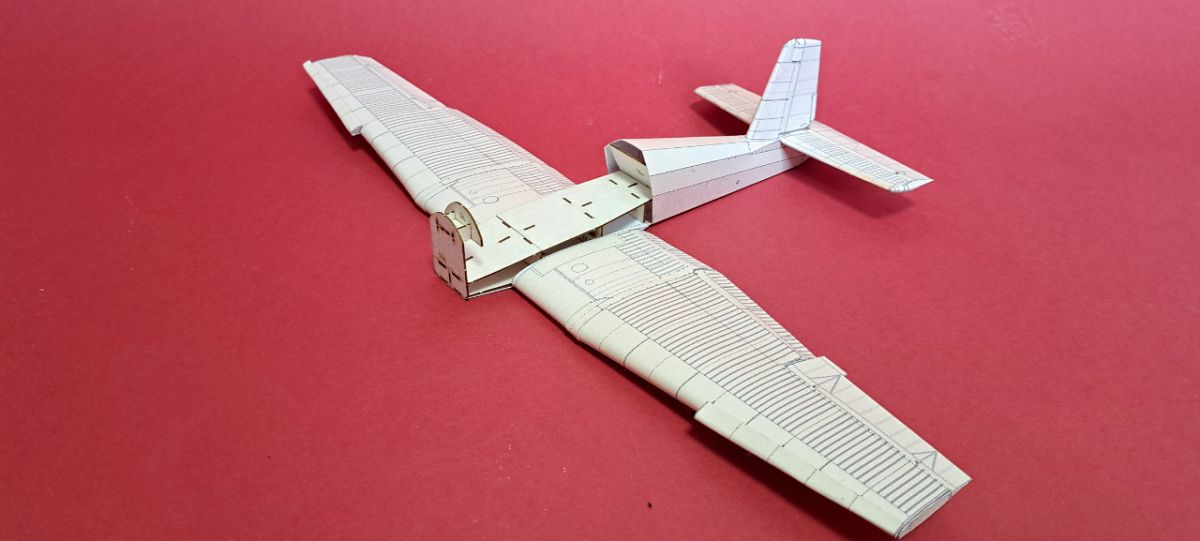

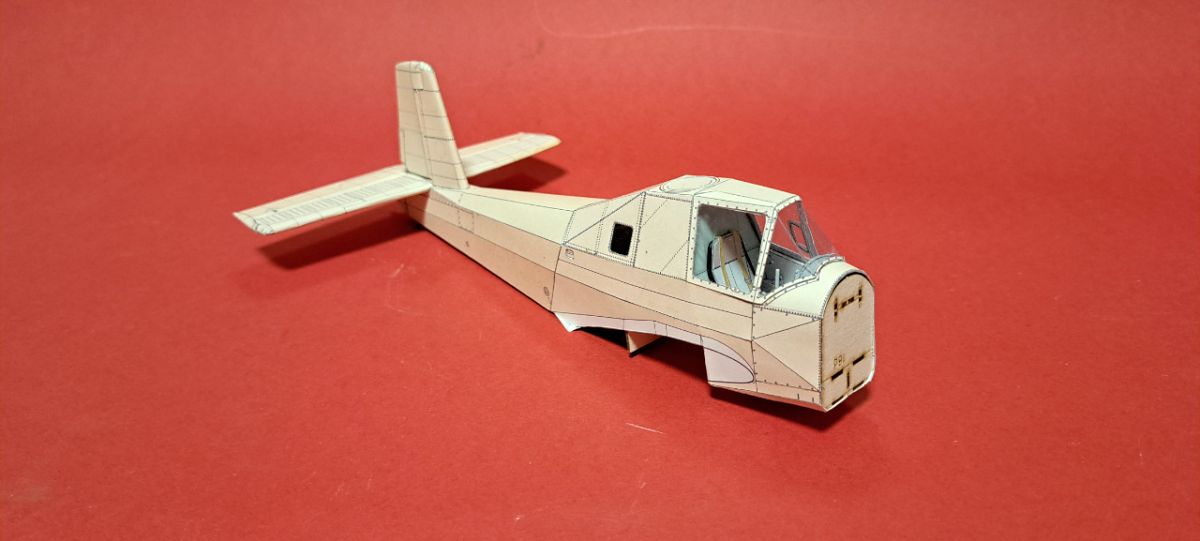

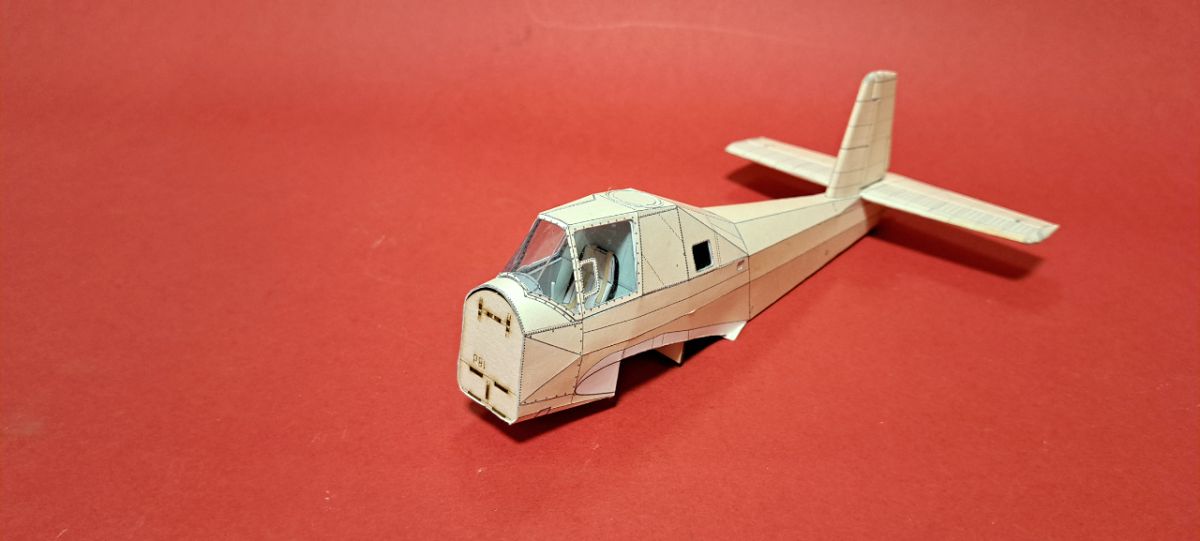

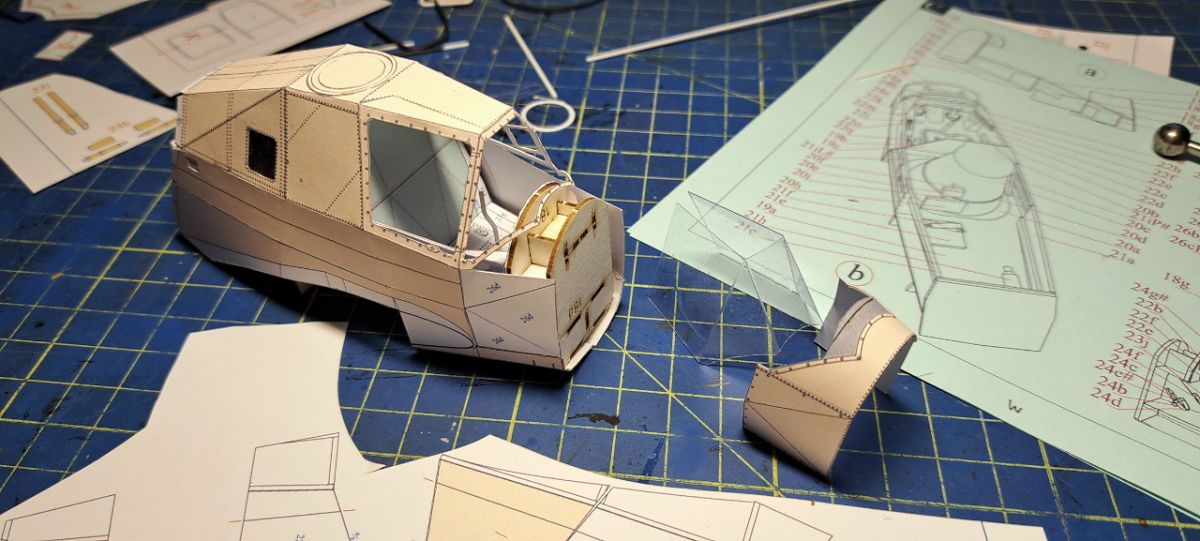

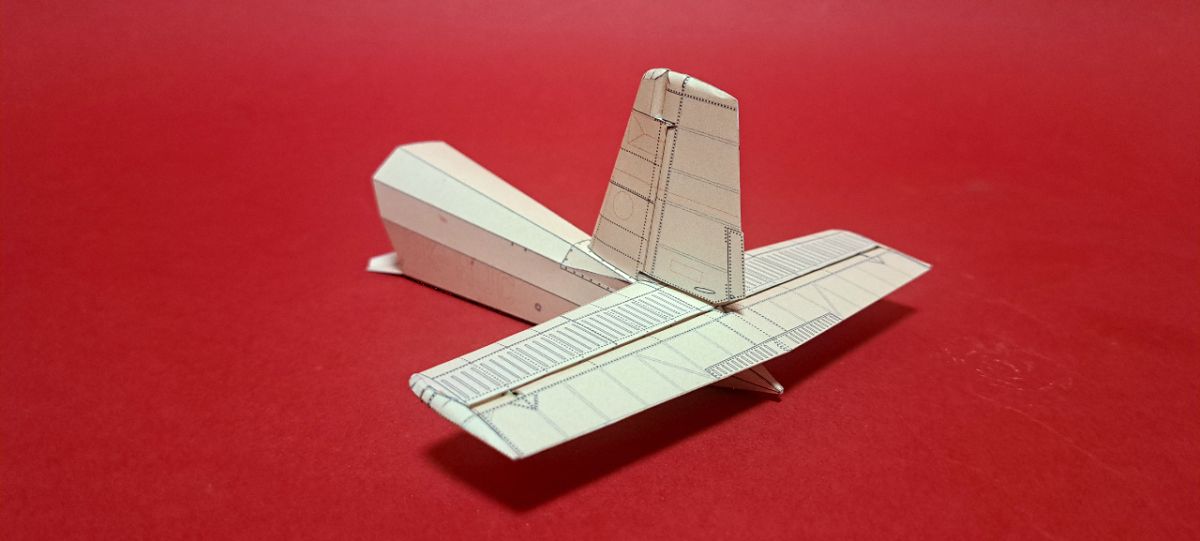

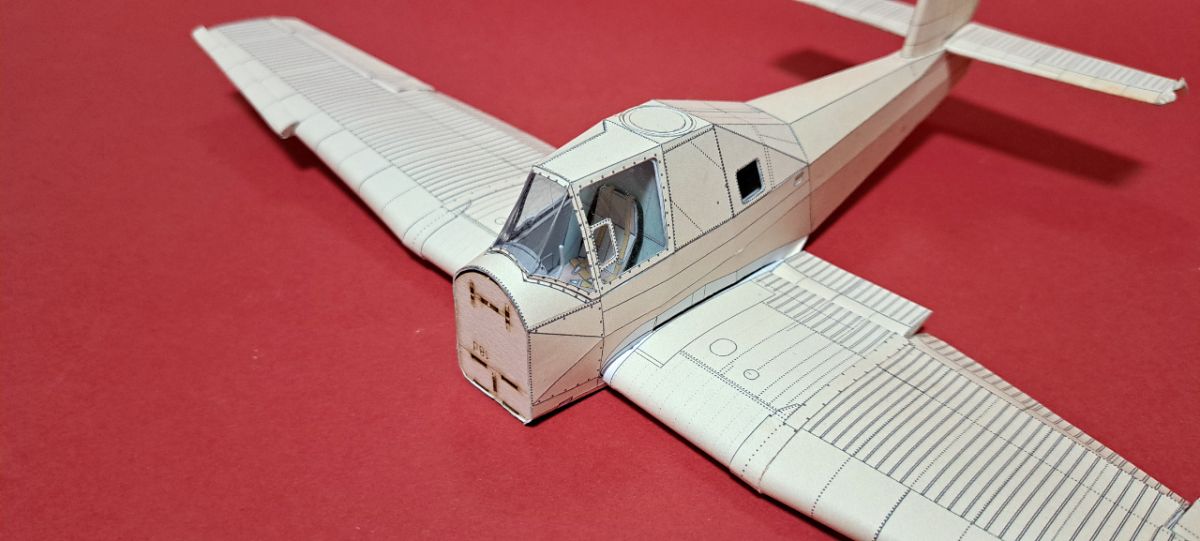

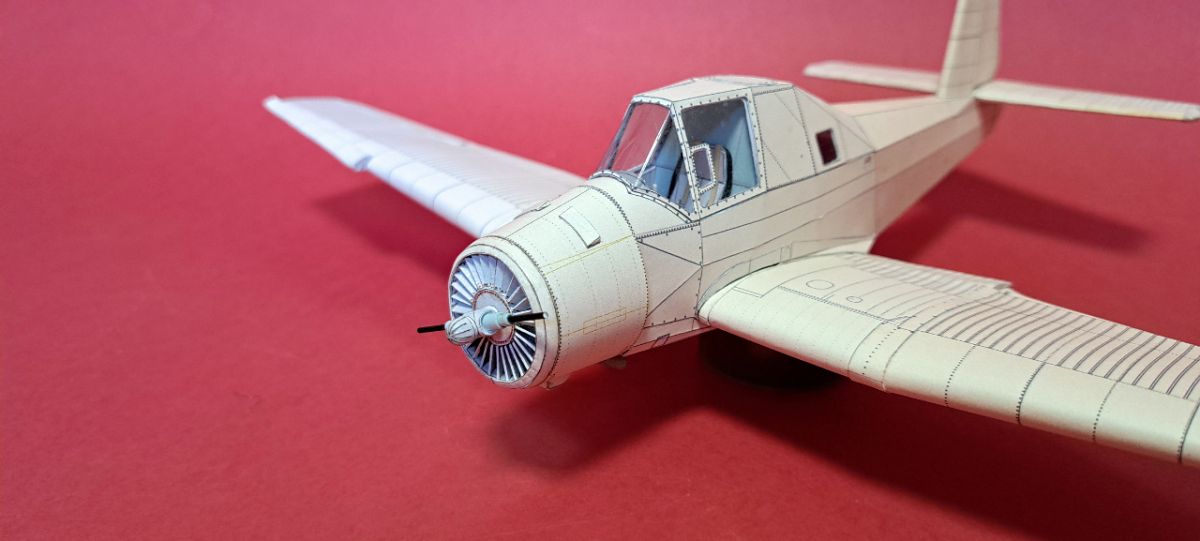

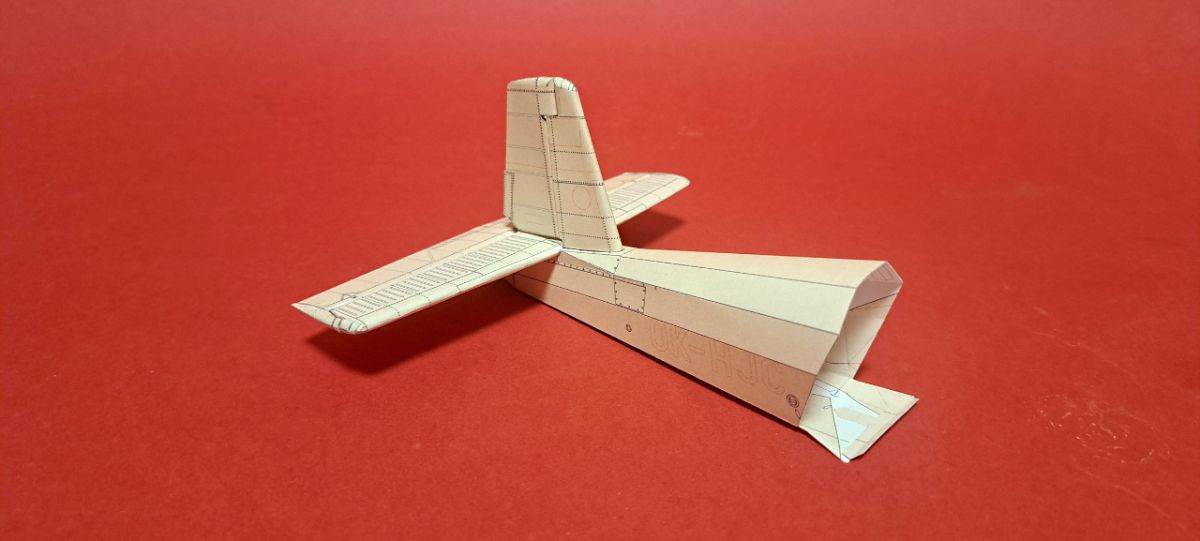

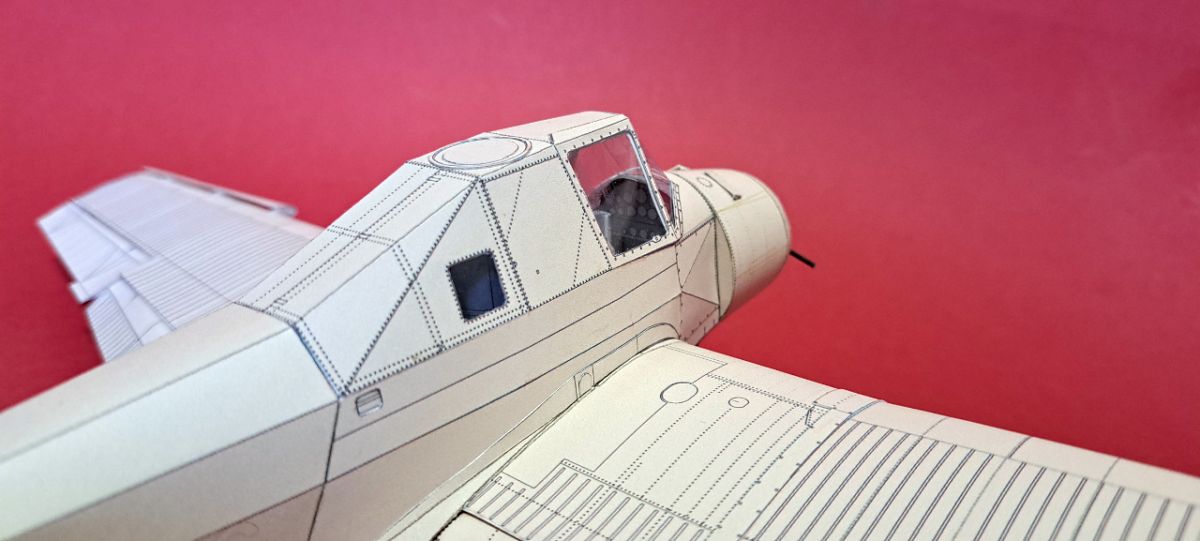

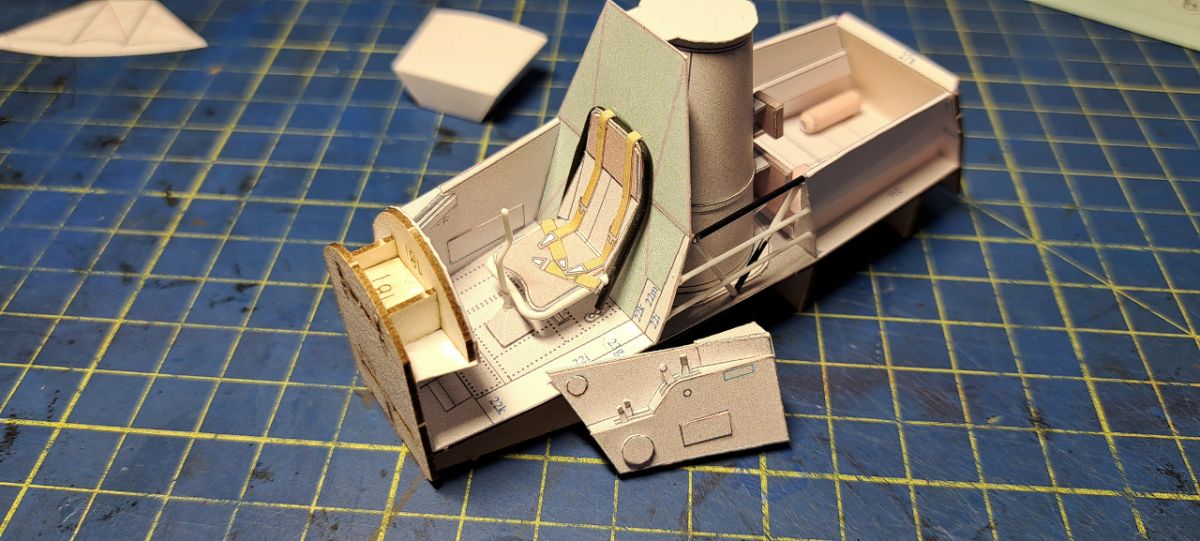

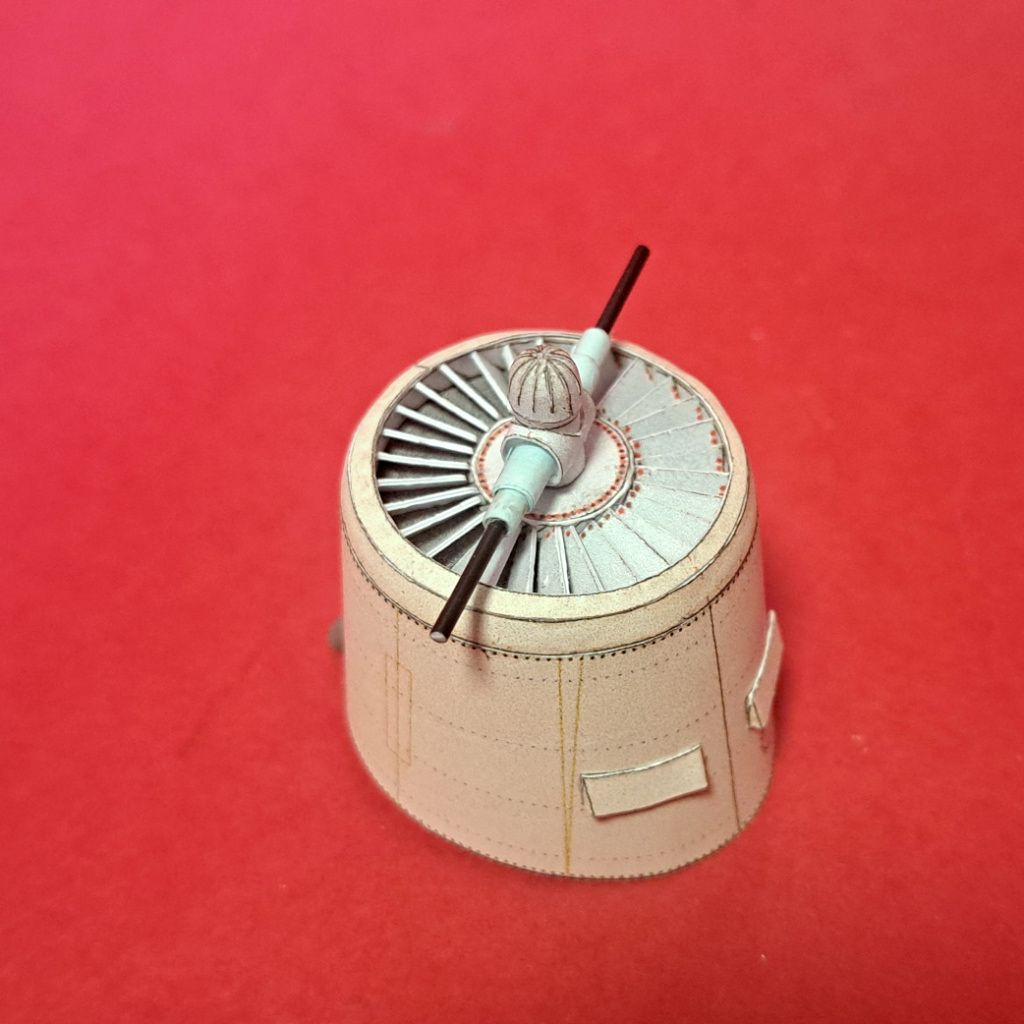

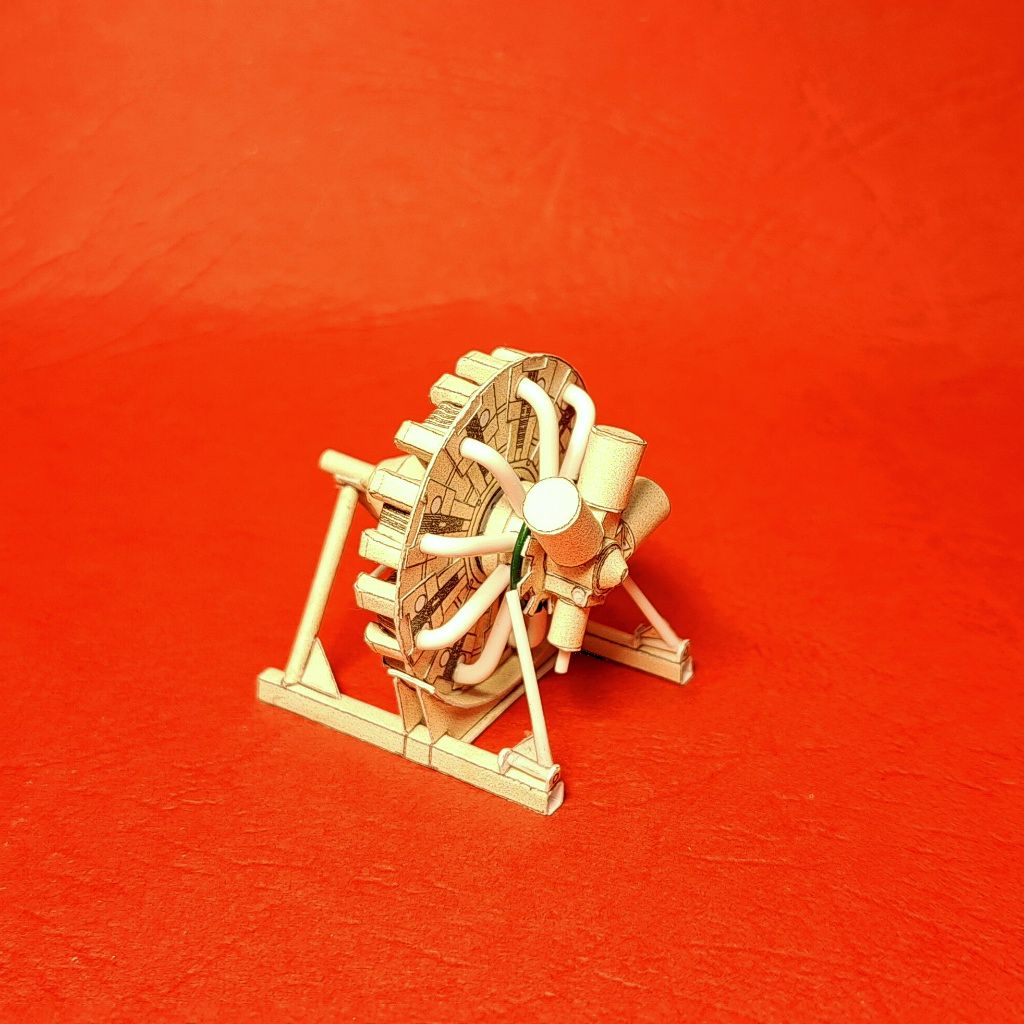

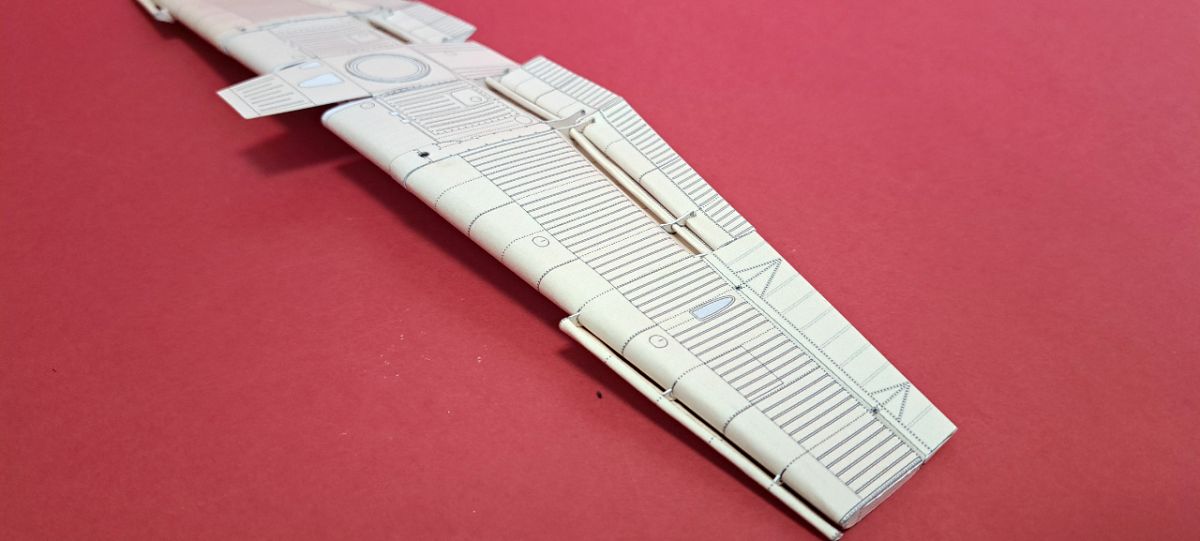

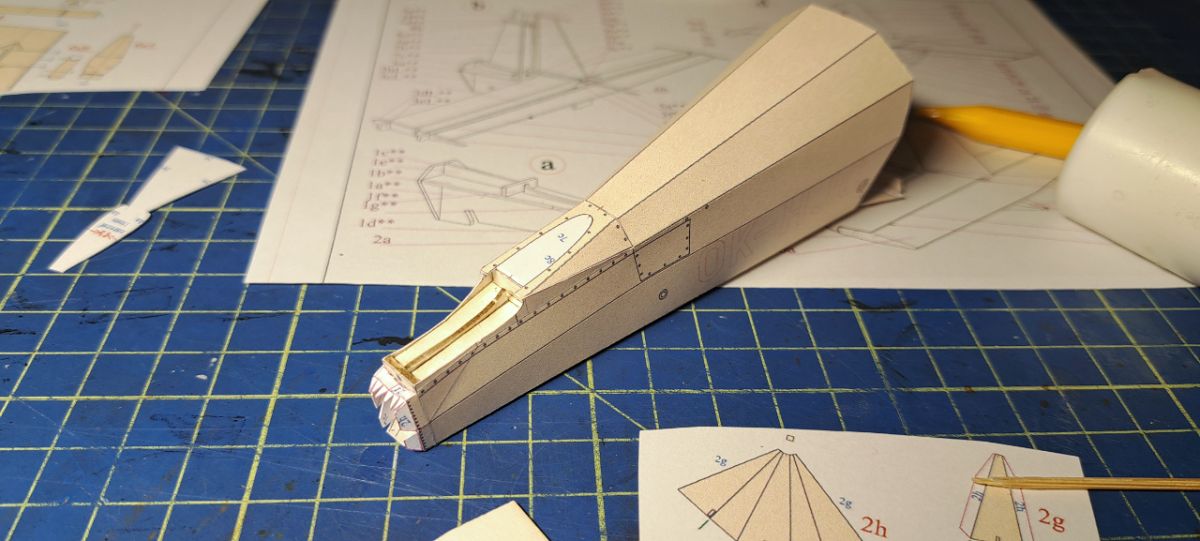

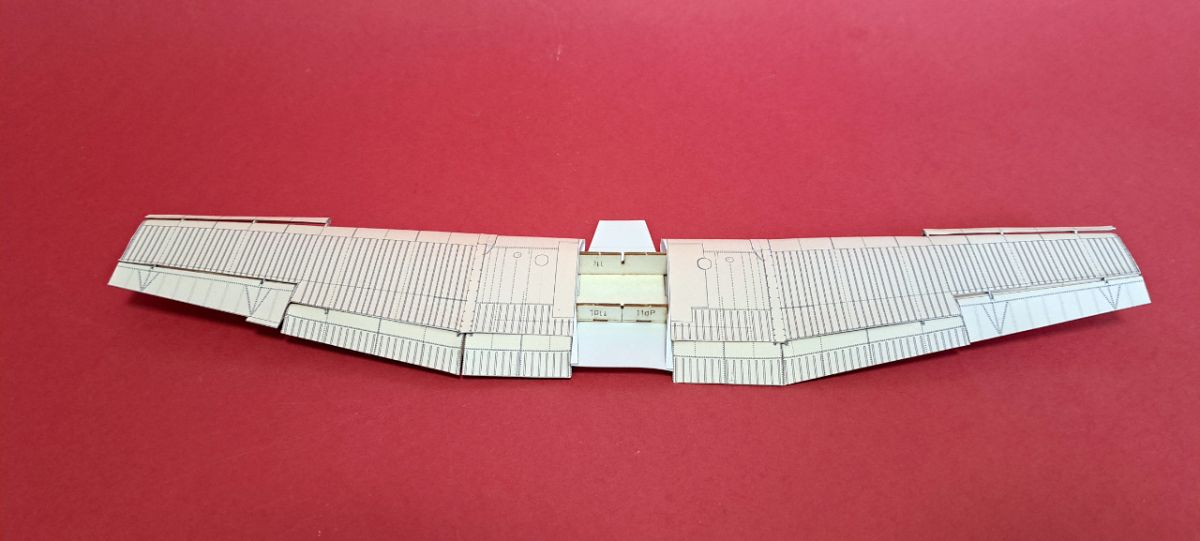

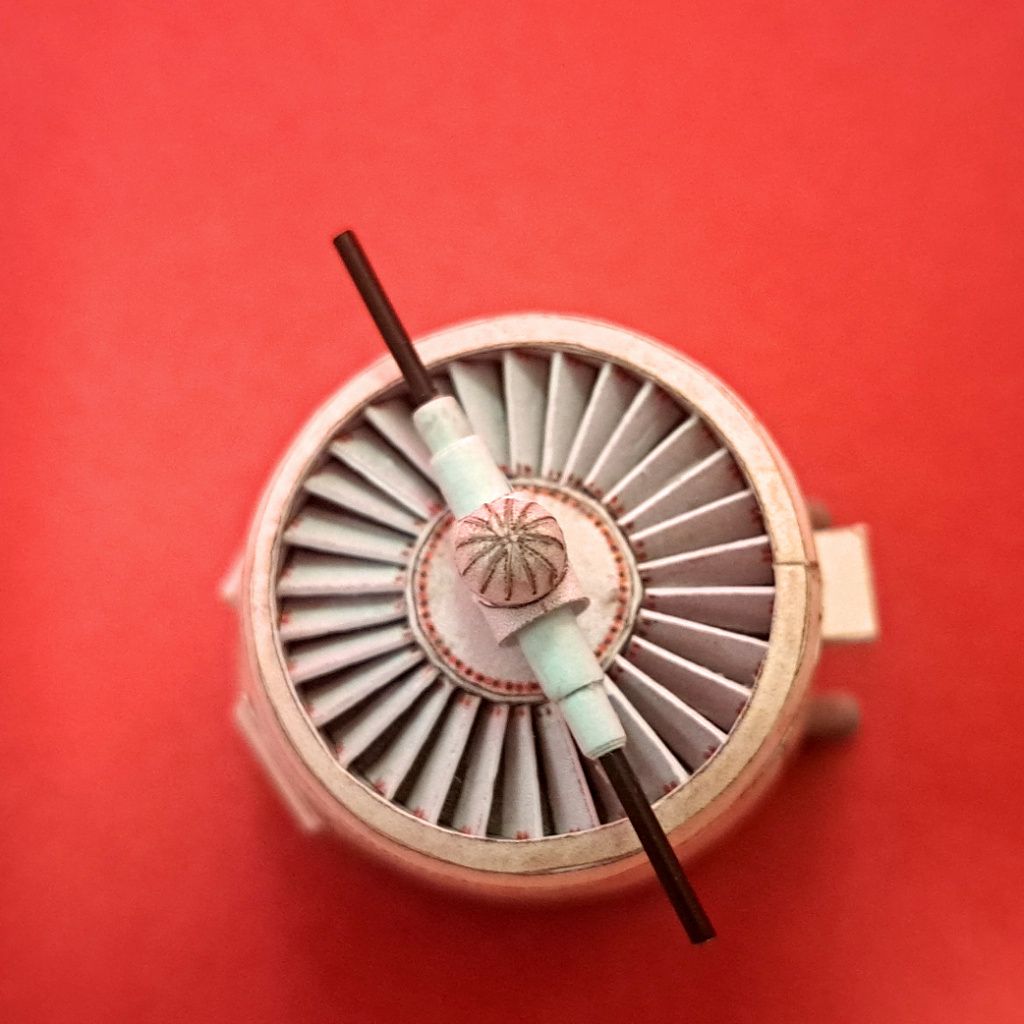

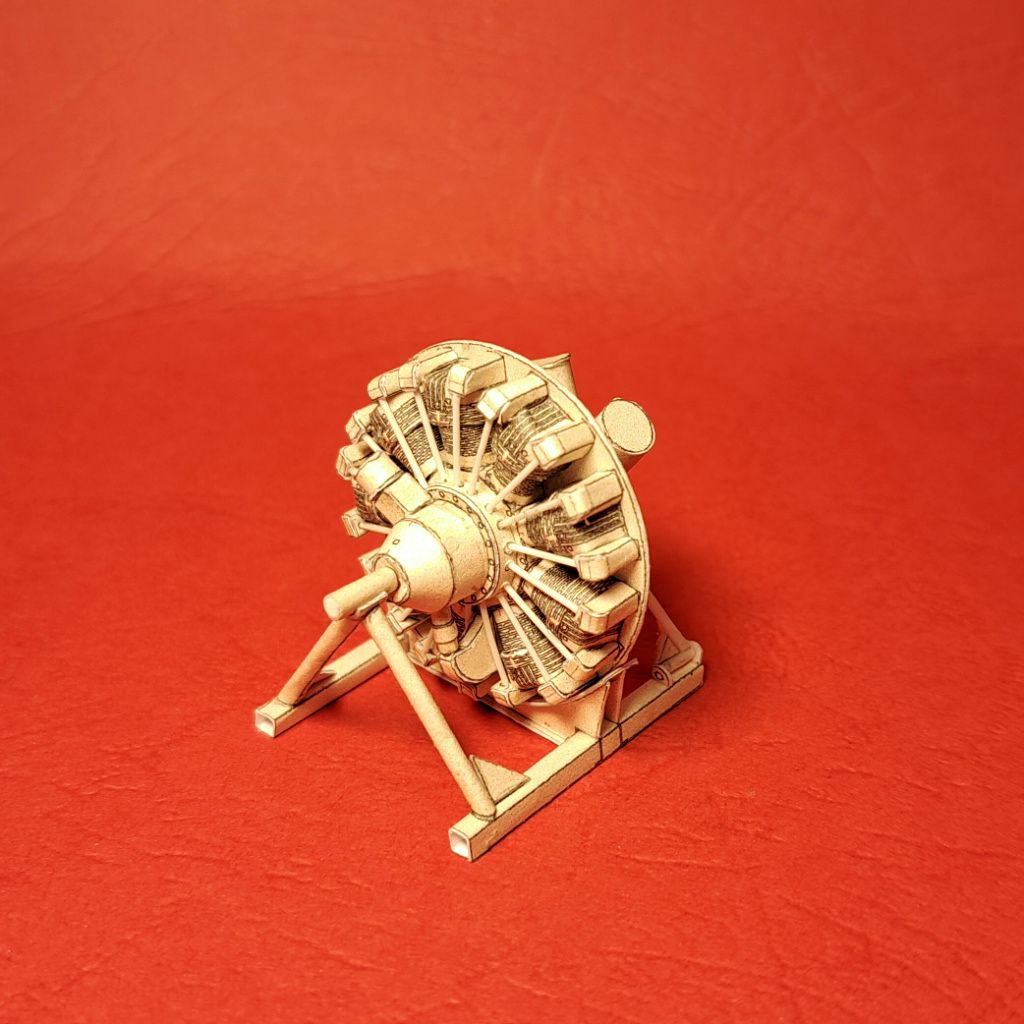

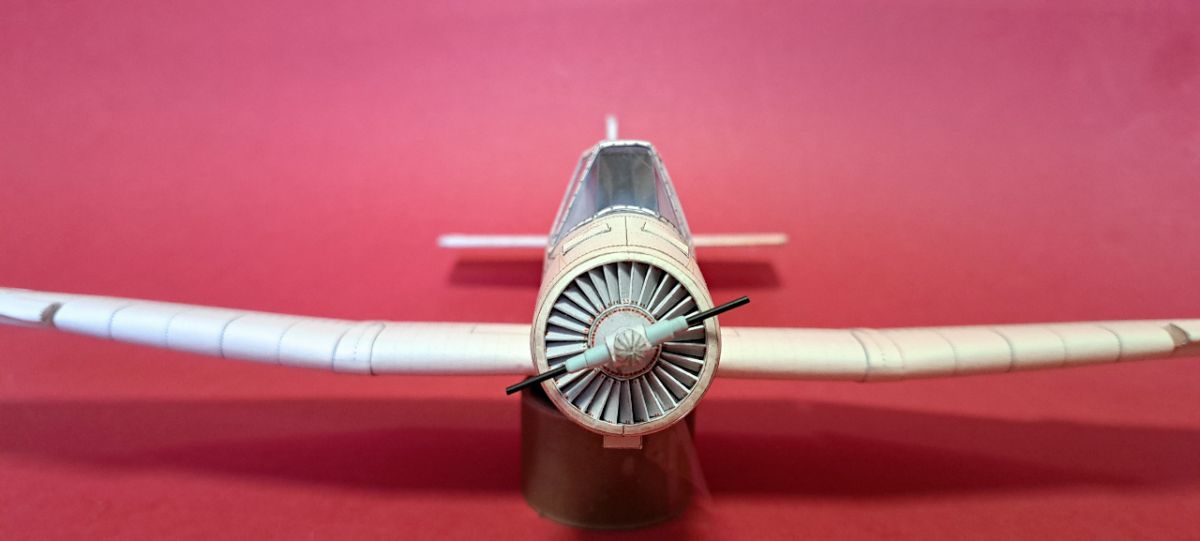

Galéria stavby modelu

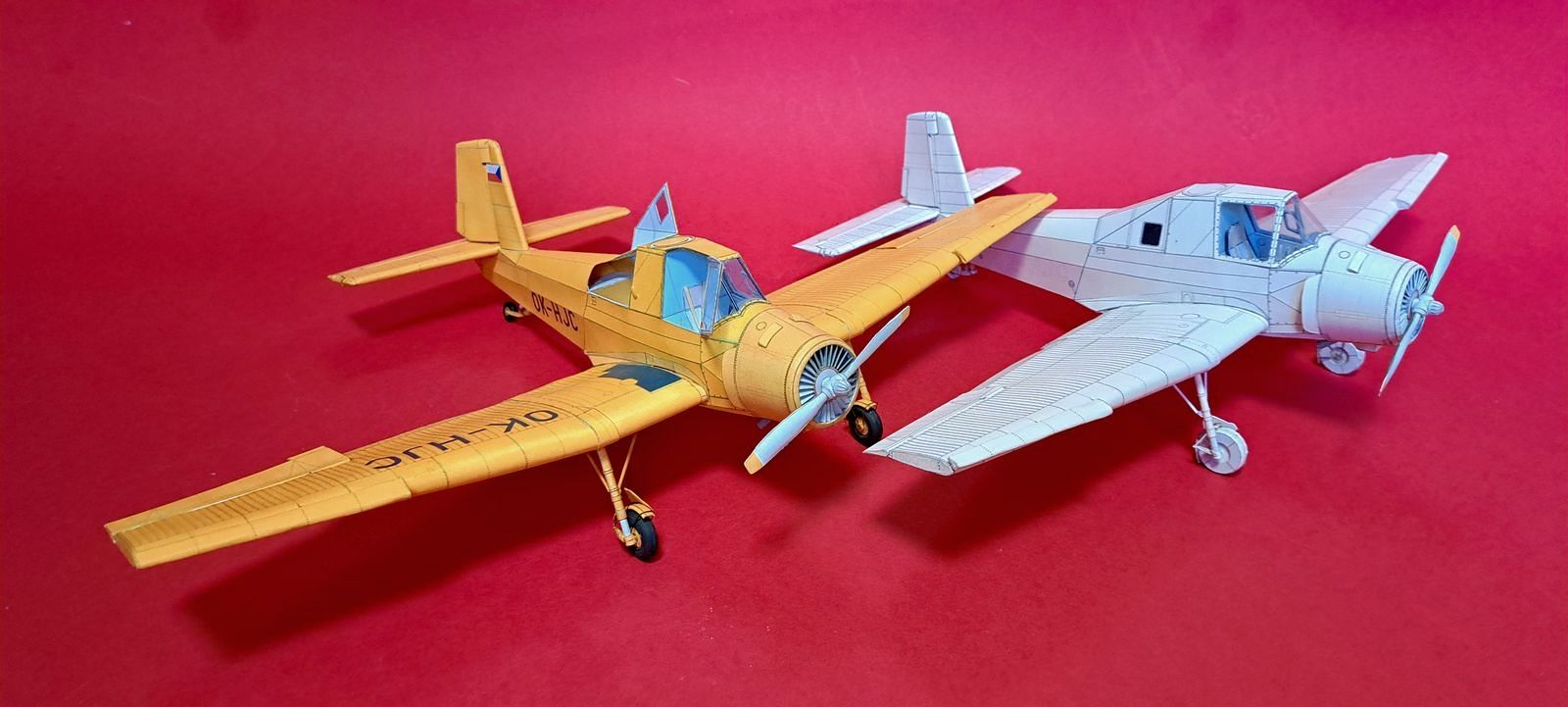

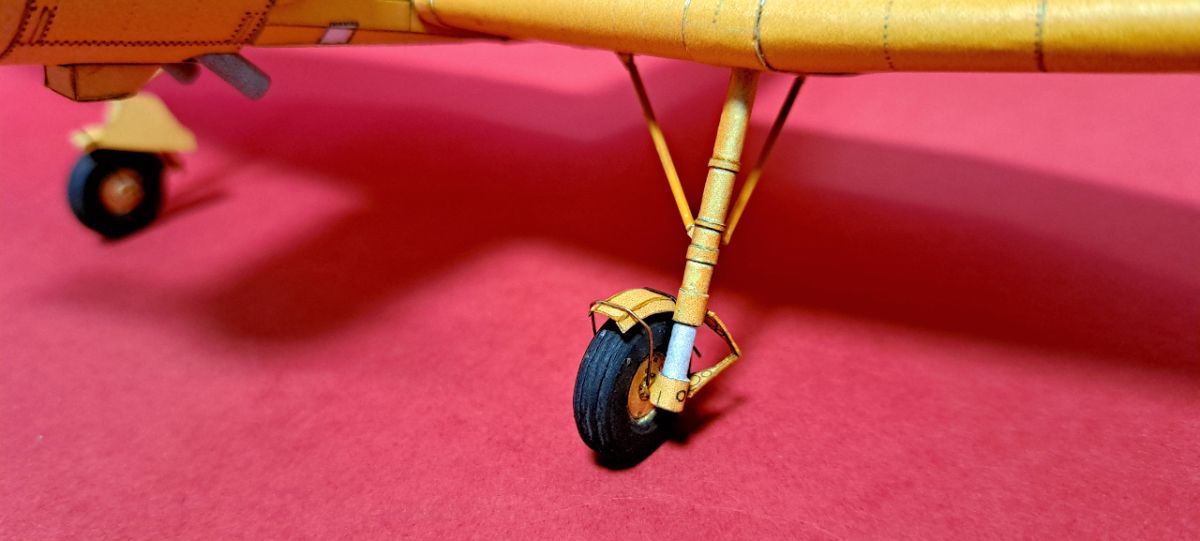

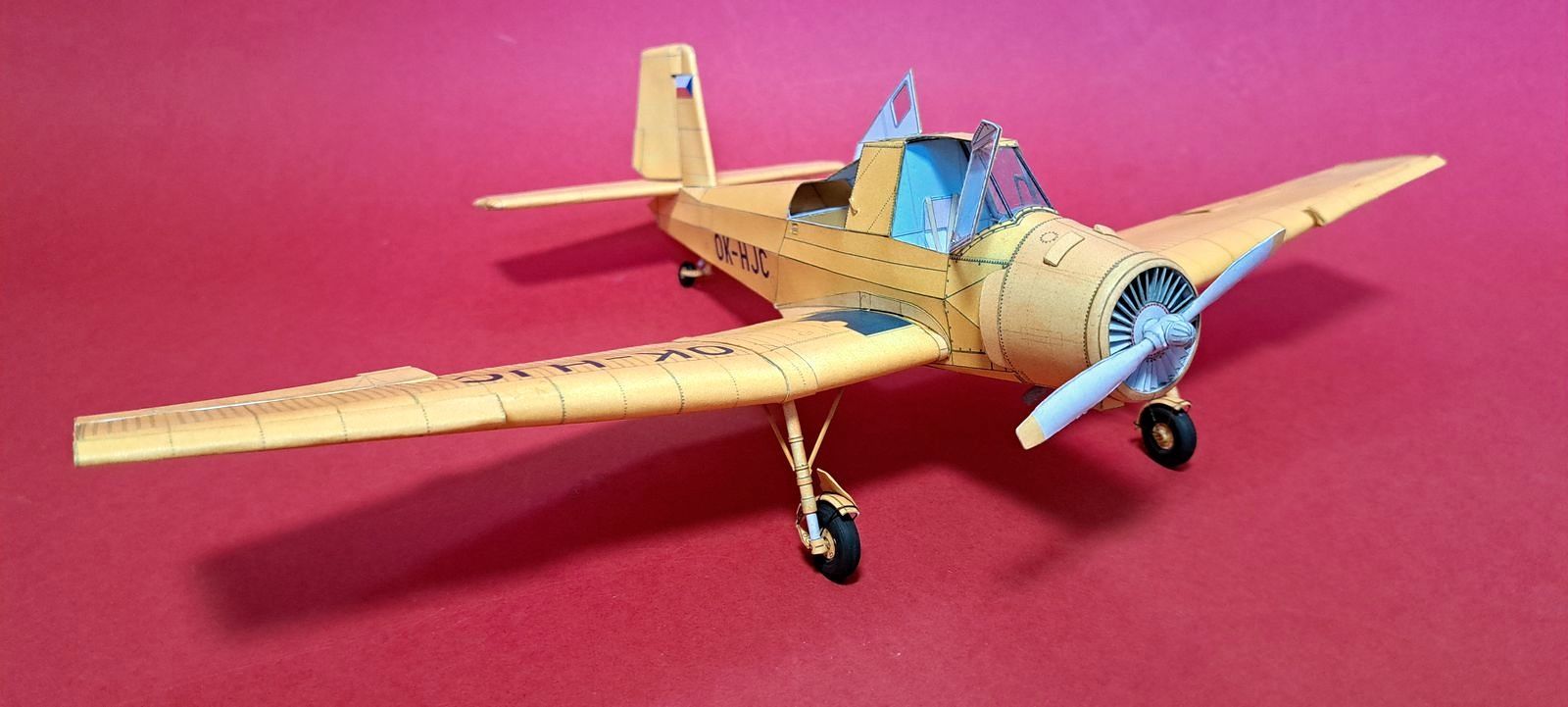

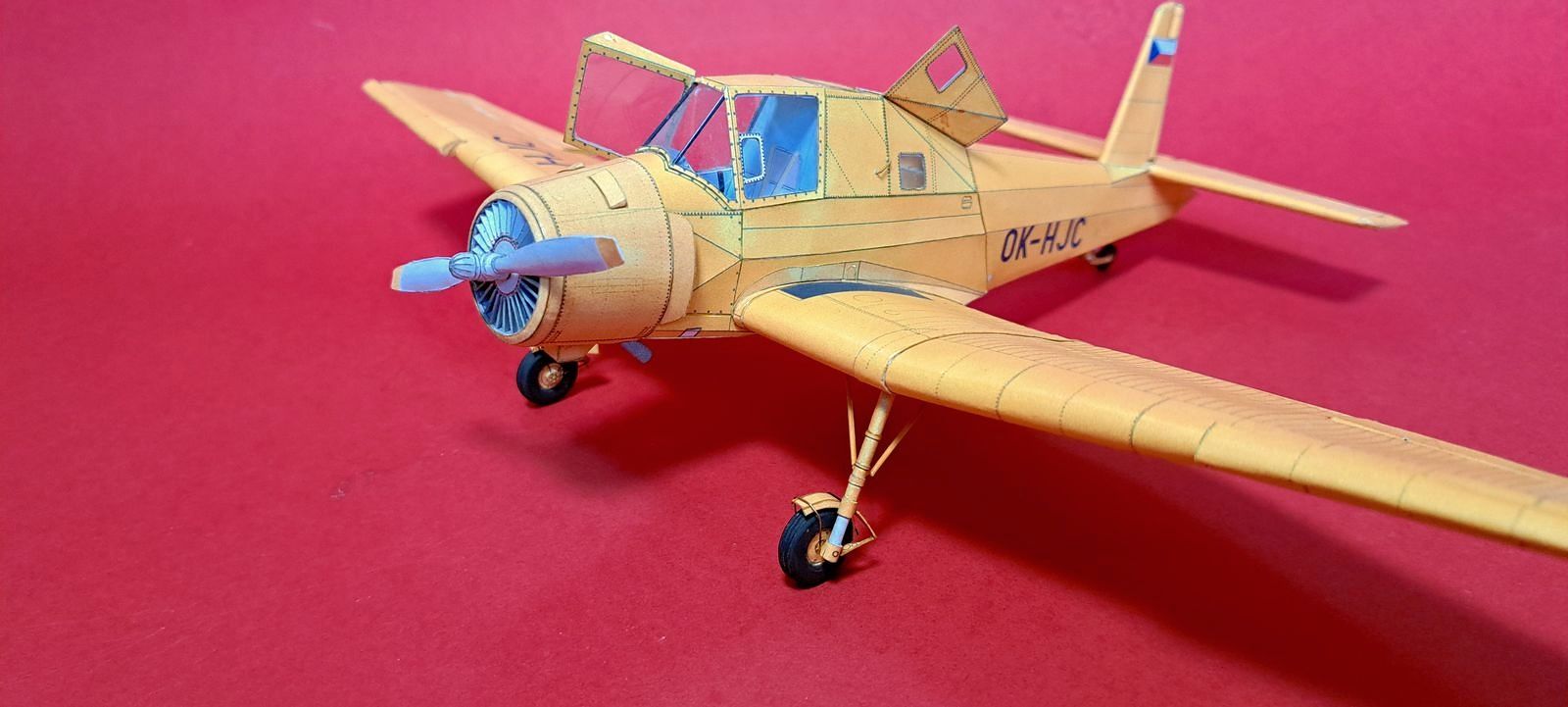

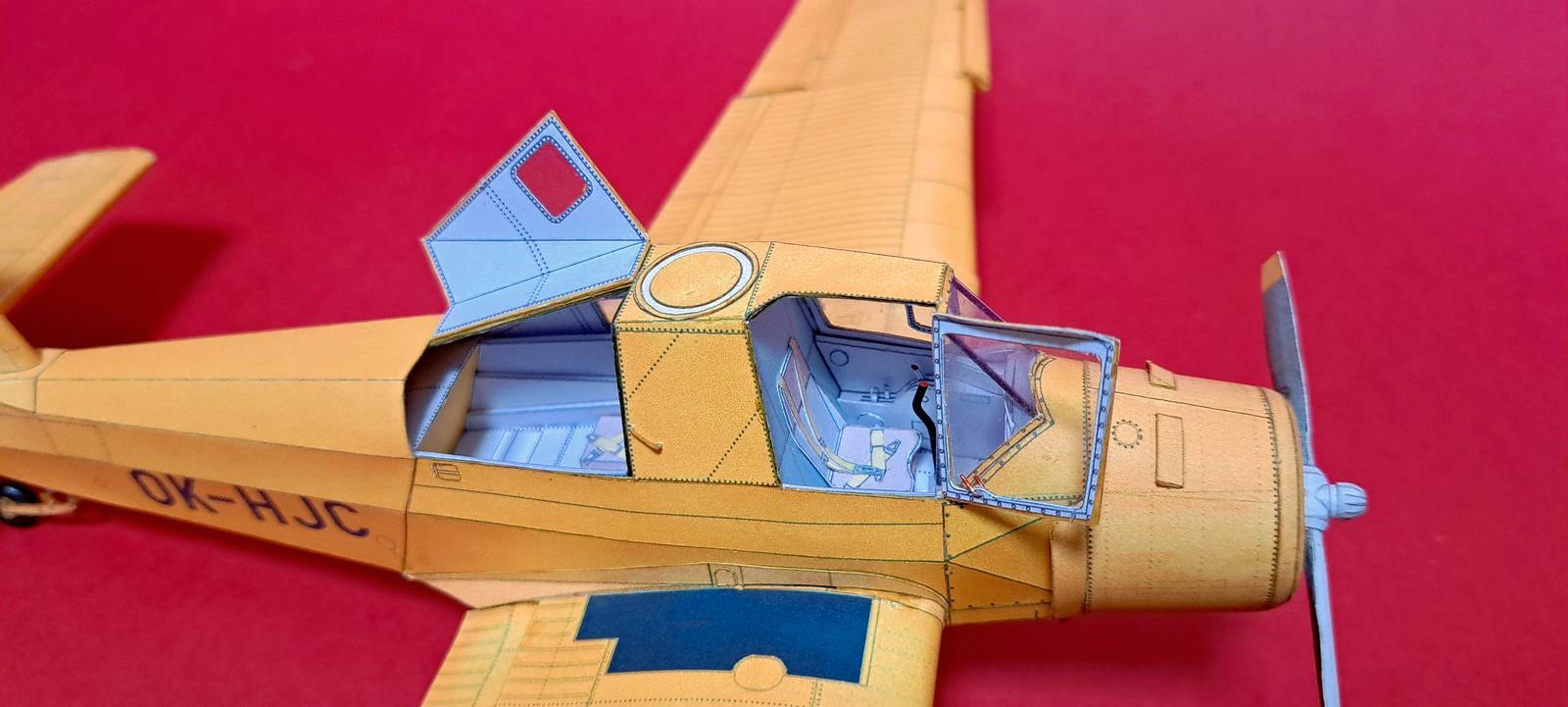

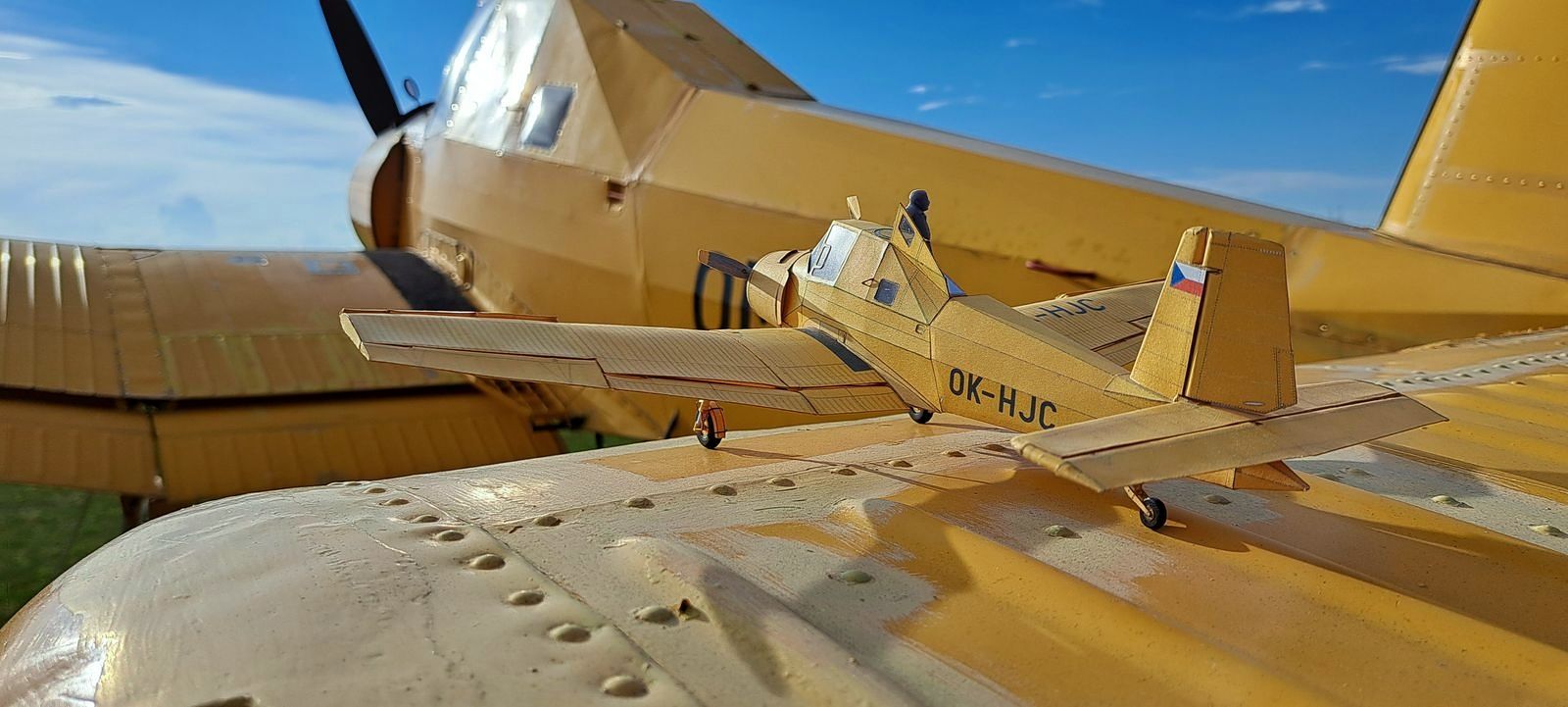

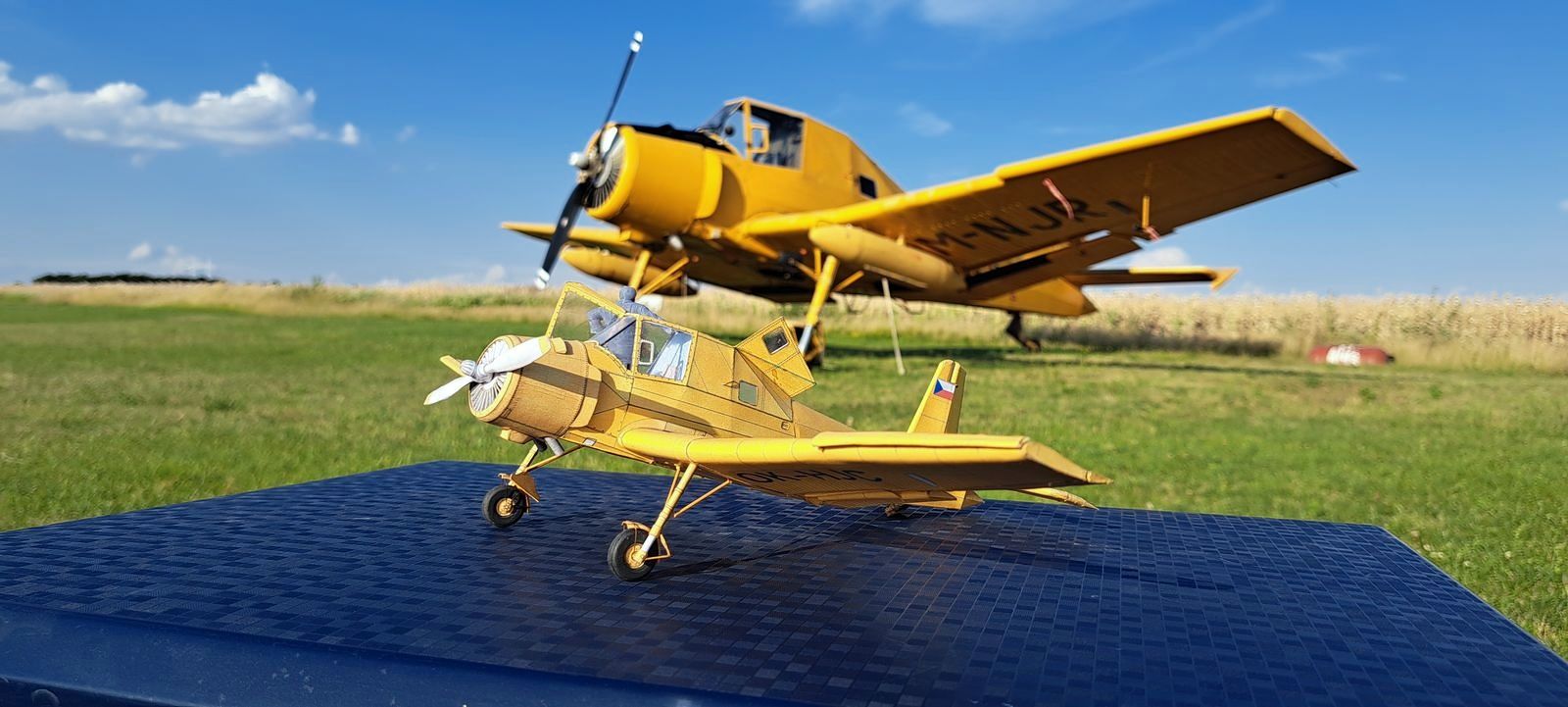

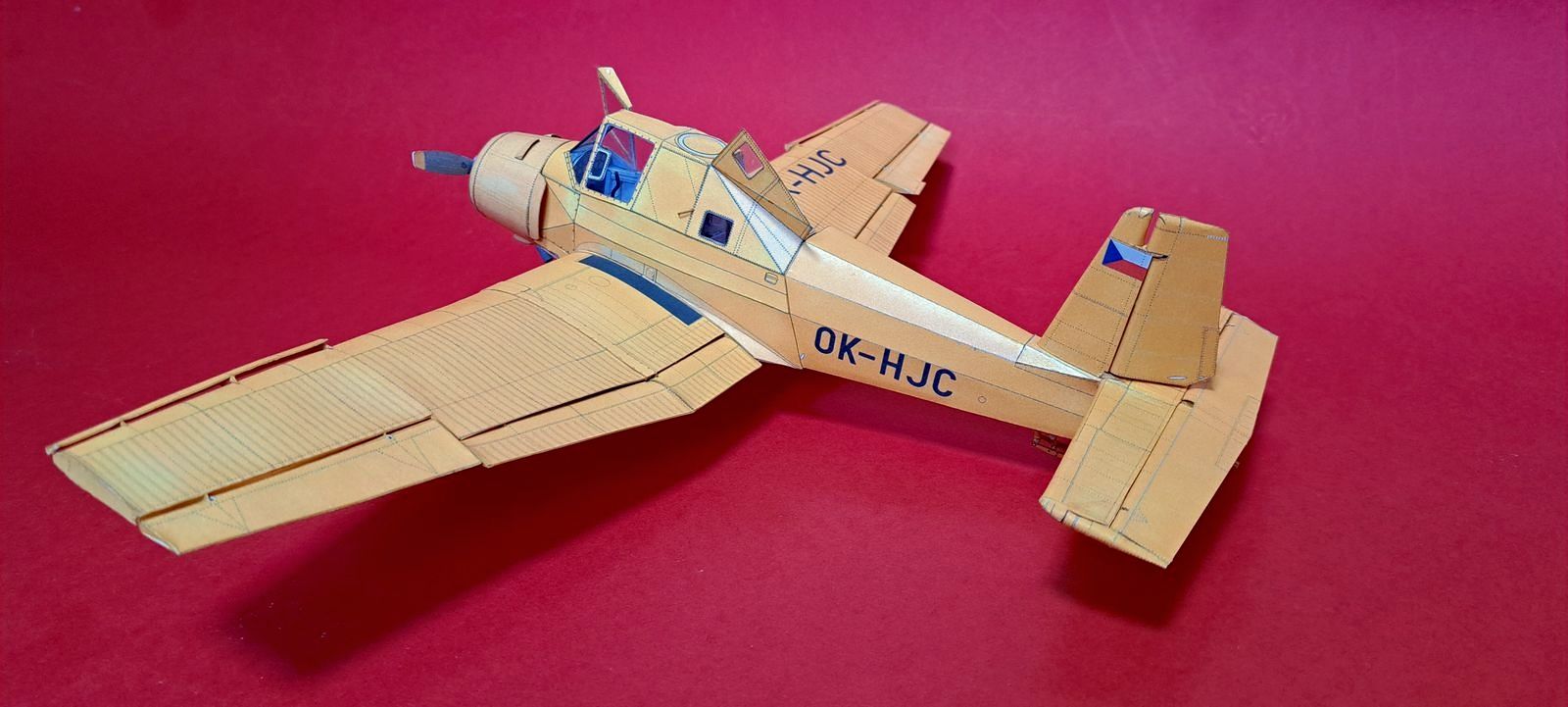

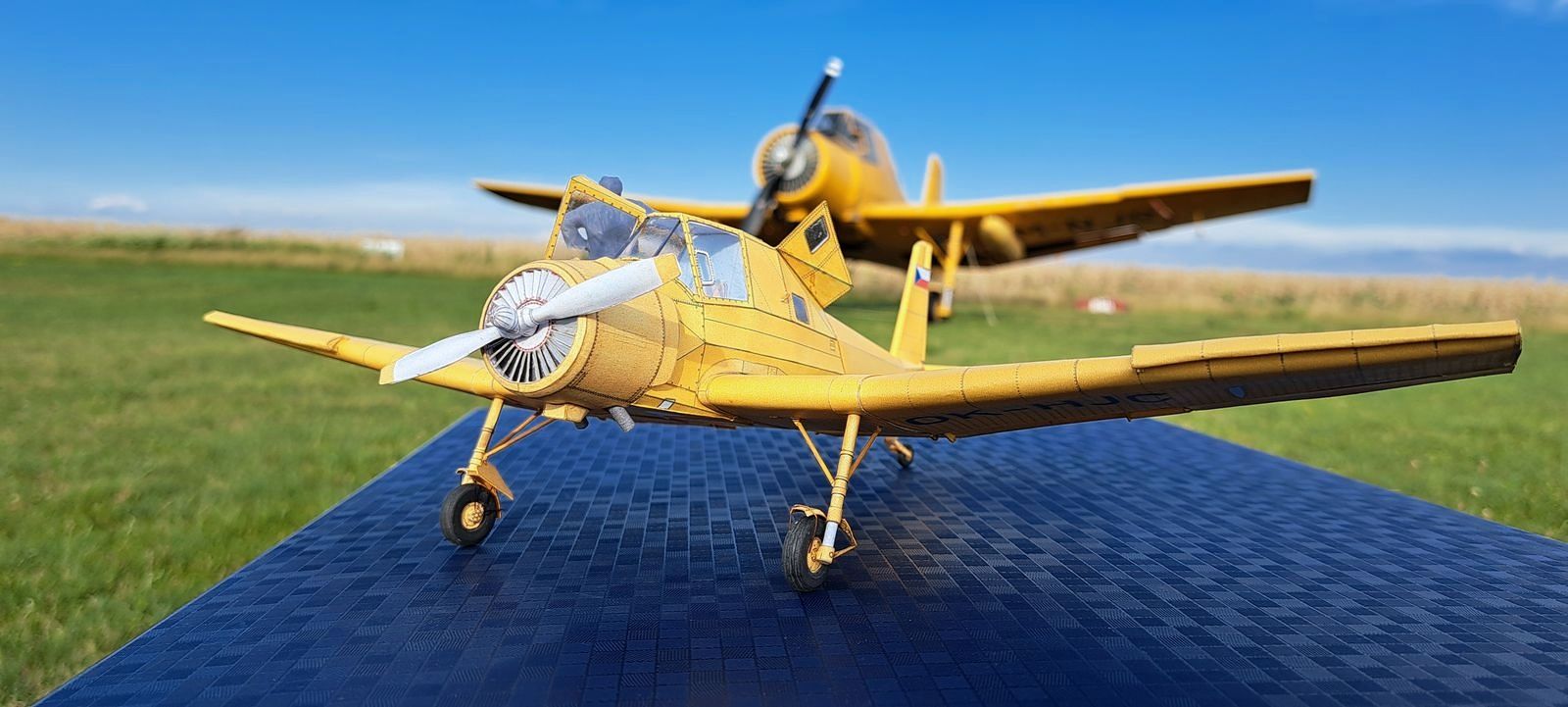

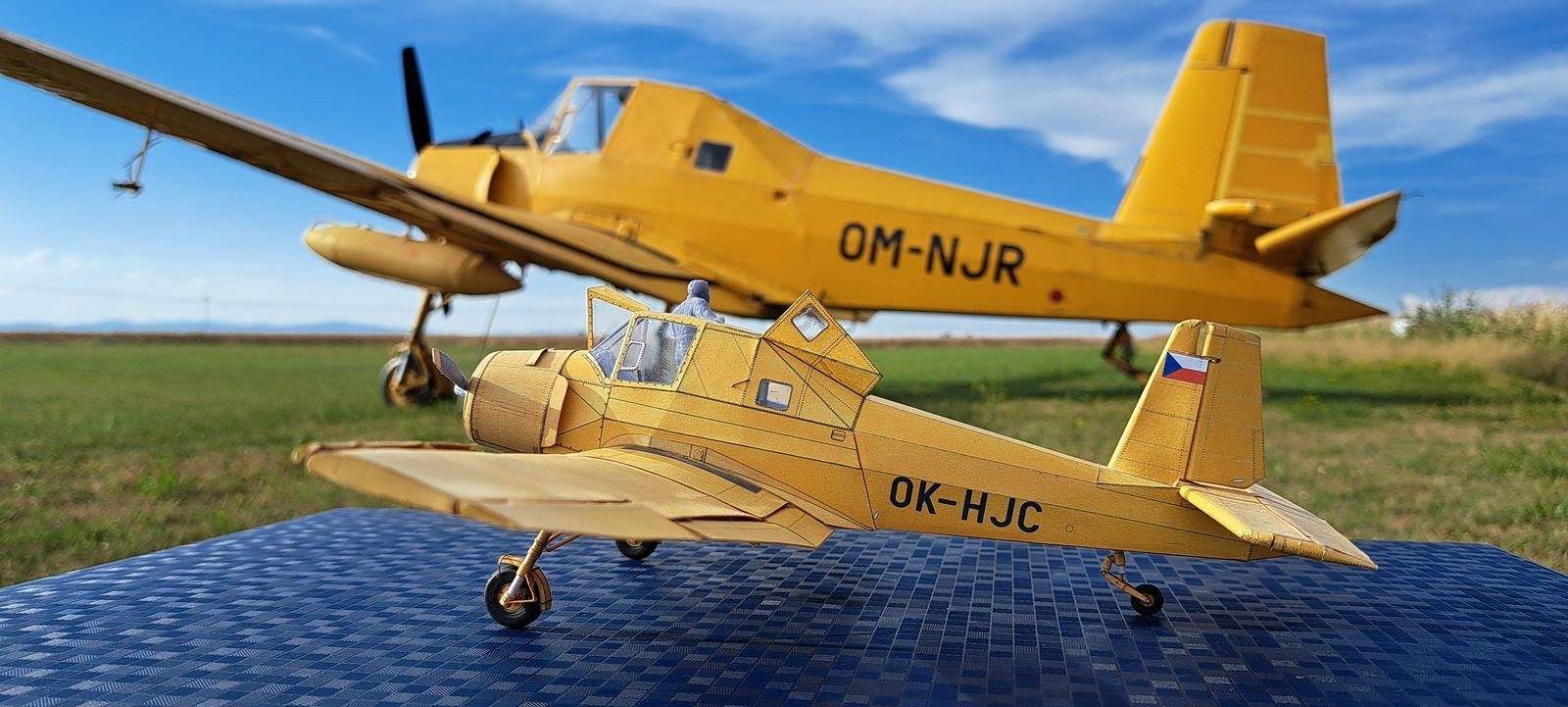

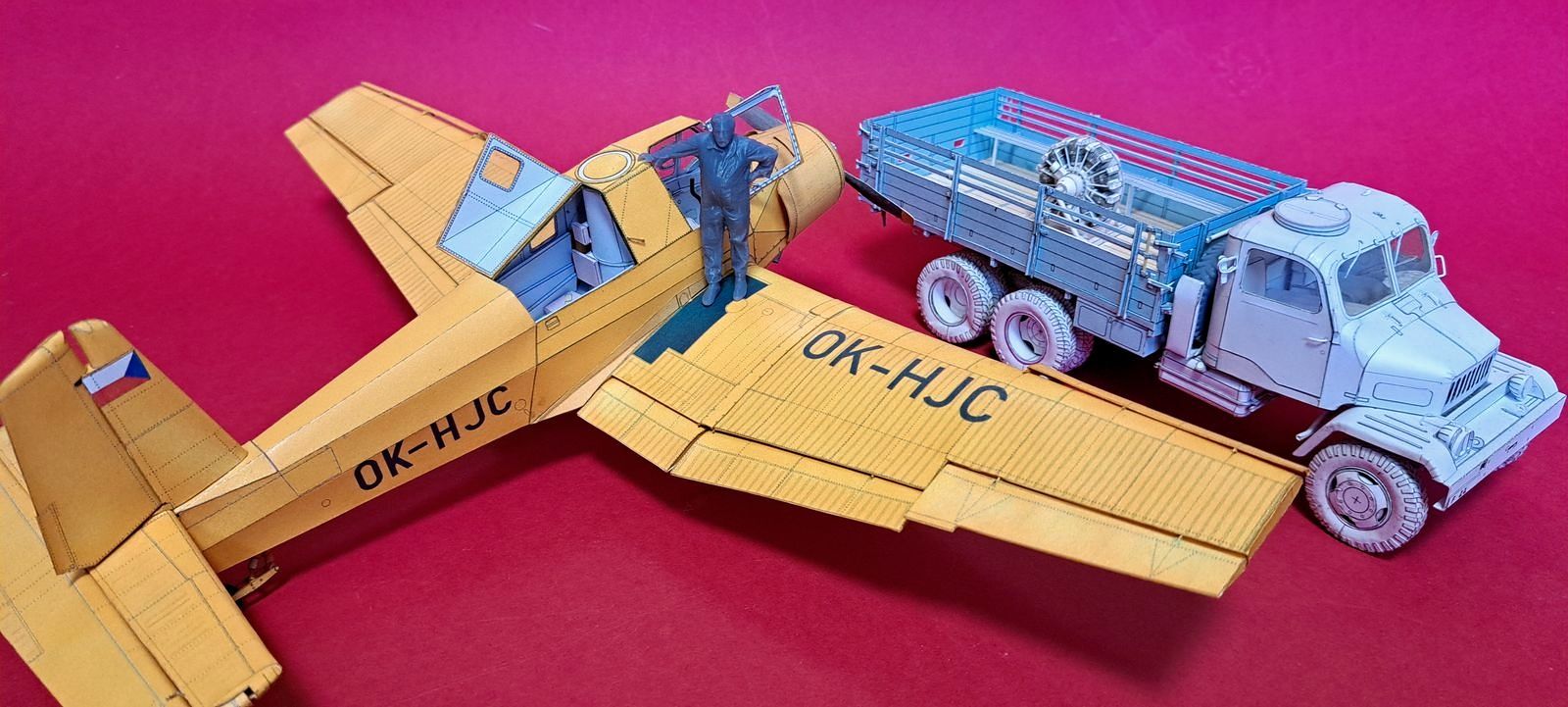

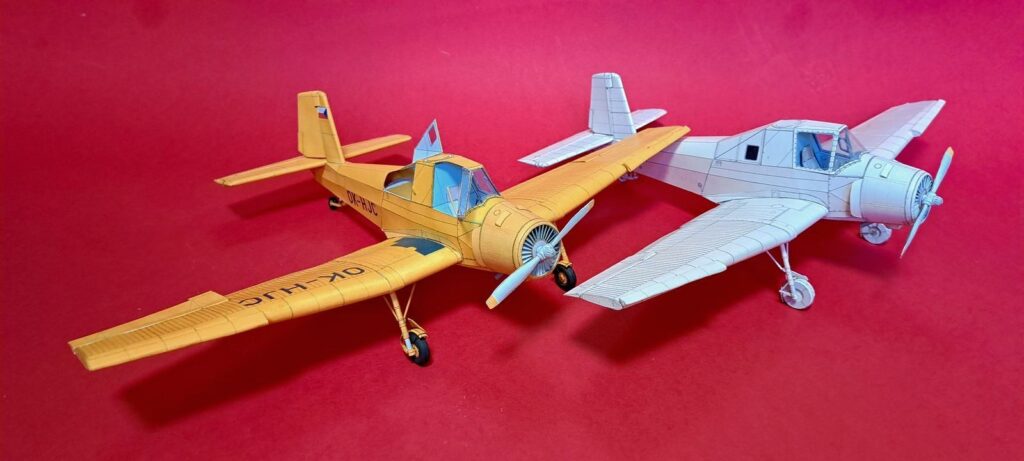

Galéria hotového modelu
Fotky, informácie a texty nám poskytol betatester Fito a autor QUASI, ktorým týmto ďakujeme.
