Ripper Works přináší model s pořadovým číslem 104. Jedná se o papírový model automobilního rypadla Tatra T111 D-030 A.
Tatra T111 D-030 A

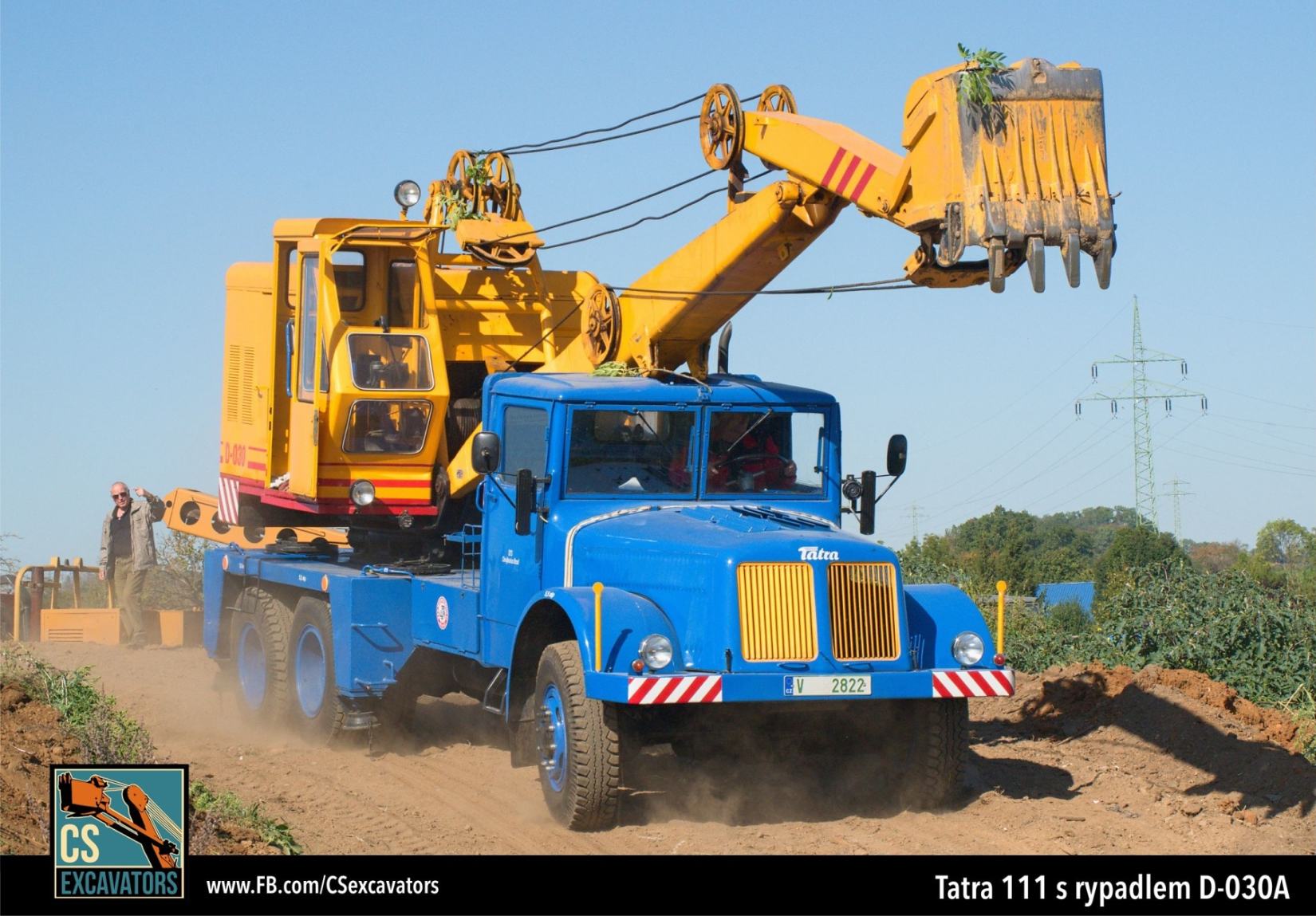

Něco o předloze:
Až v rámci generálních oprav byla osazována celokovová kabina obdobná konstrukce jako u nástupce D-031a. Rypadlo D-030 z počátku výroby mělo v kabině 3 ovládací páky a 2 pedály. Páka vlevo ovládala brzdu otoče (vpřed pohyb vpravo, střed zastaveno, vzad vlevo), páka uprostřed ovládala zdvih výložníku a páka vpravo zdvih násady s lopatou a otvírání lopaty. Modernizace z roku 1959 na model D-030A spočívala ve sjednocení funkcí střední a pravé páky do jedné, takže strojník už ovládal pouze 2 páky. Pedál vlevo je brzda výložníku pro jeho spouštění a pedál vpravo brzda násady. Lopata o objemu 0,35 m3 byla na násadě osazena na pevno, což značně limitovalo okamžik pro její vysypání. Lopatu bylo možné pouze přečepovat do jiného sklonu. Dále bylo možné přečepovat násadu pro nakládací konfiguraci rypadla.
Váha celého stroje byla 19,4 tuny. Celkem bylo vyrobeno 1553 kusů, produkce byla ukončena v roce 1963, kdy se zároveň začal vyrábět nástupce v podobě rypadla D-031a na podvozku T138. V závěru výroby byl využíván rám pouze s dvěma opěrnými patkami vzadu. Po celou dobu výroby bylo barevné schéma tak jak ztvárňuje model – tedy modrá karoserie Tatry 111 a slonová kost na rypadle s červenými doplňky.
Autorem textu o předloze je Tomáš Straňák a tento text je také součástí samotného modelu.
O vystřihovánce:
Papírový model automobilního rypadla Tatra 111 D-030 A. Model obsahuje 1655 dílů rozložených na celkem 10 stranách formátu B4. Tisk je realizován ofsetem na papíru o gramáži 160 g/m². Součástí modelu je také arch průhledné fólie pro „zasklení“ modelu. Návod obsahuje celkem 50 trojrozměrných návodových kreseb.

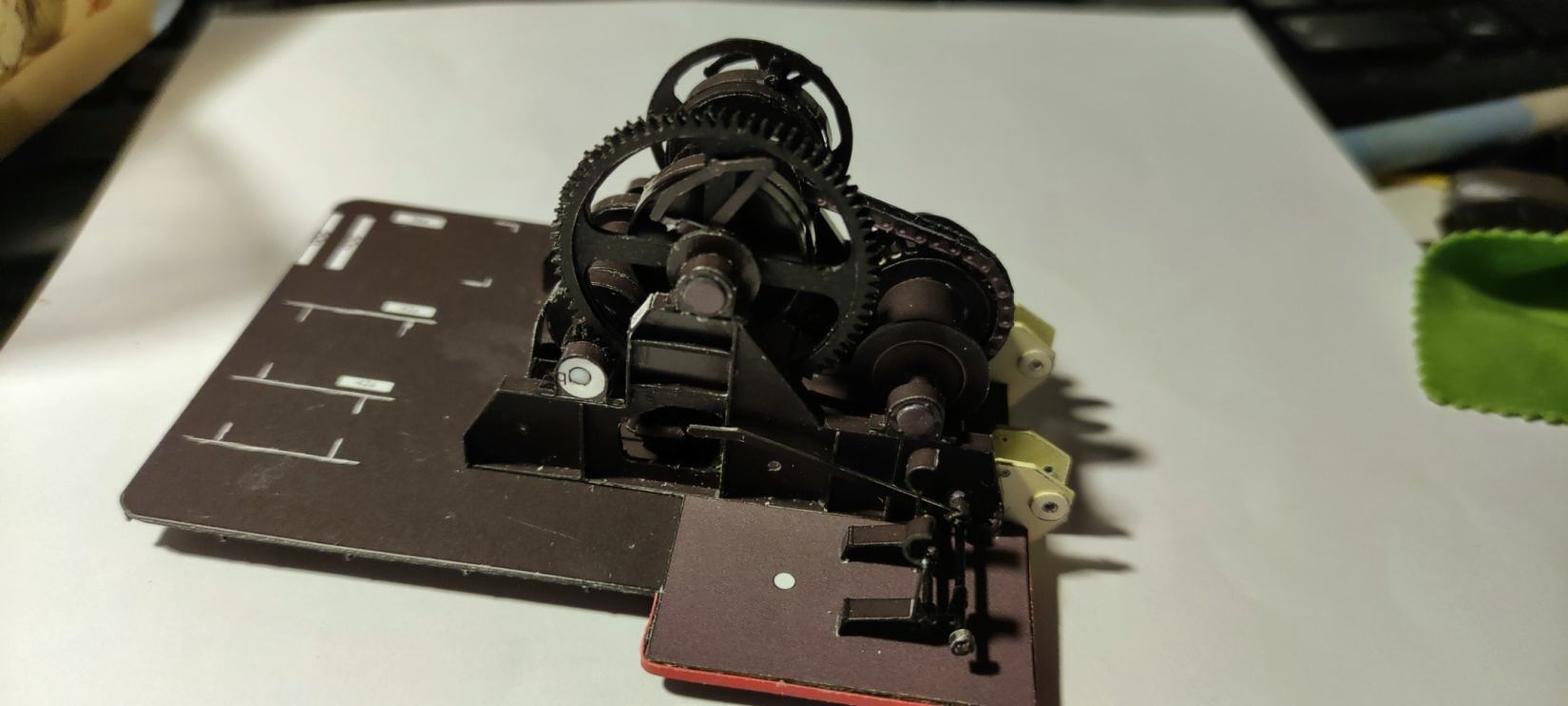

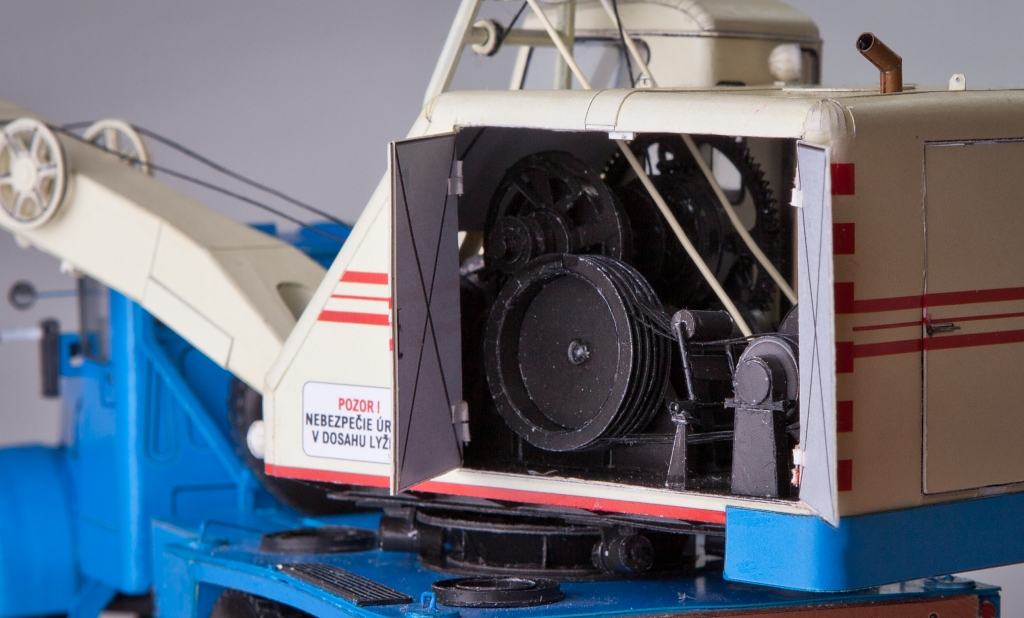

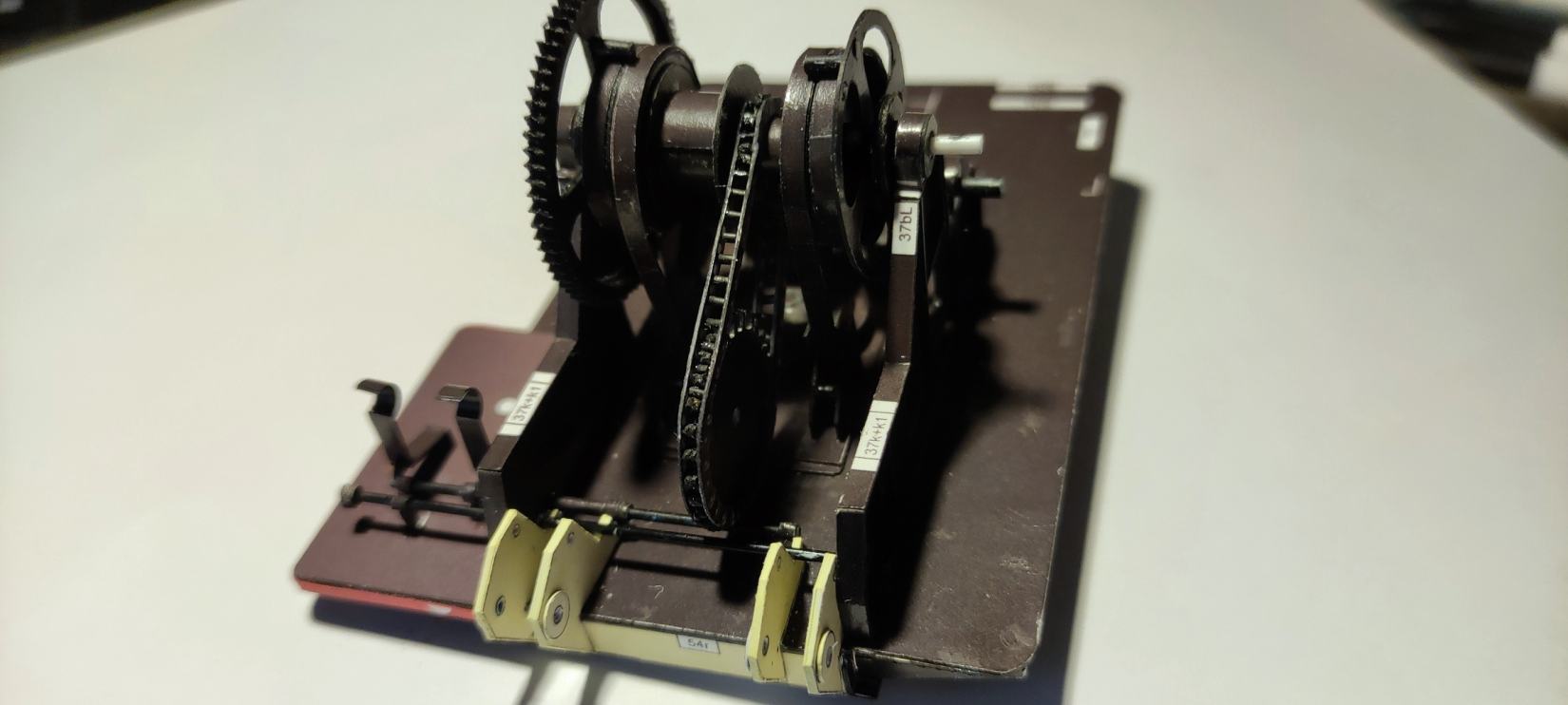

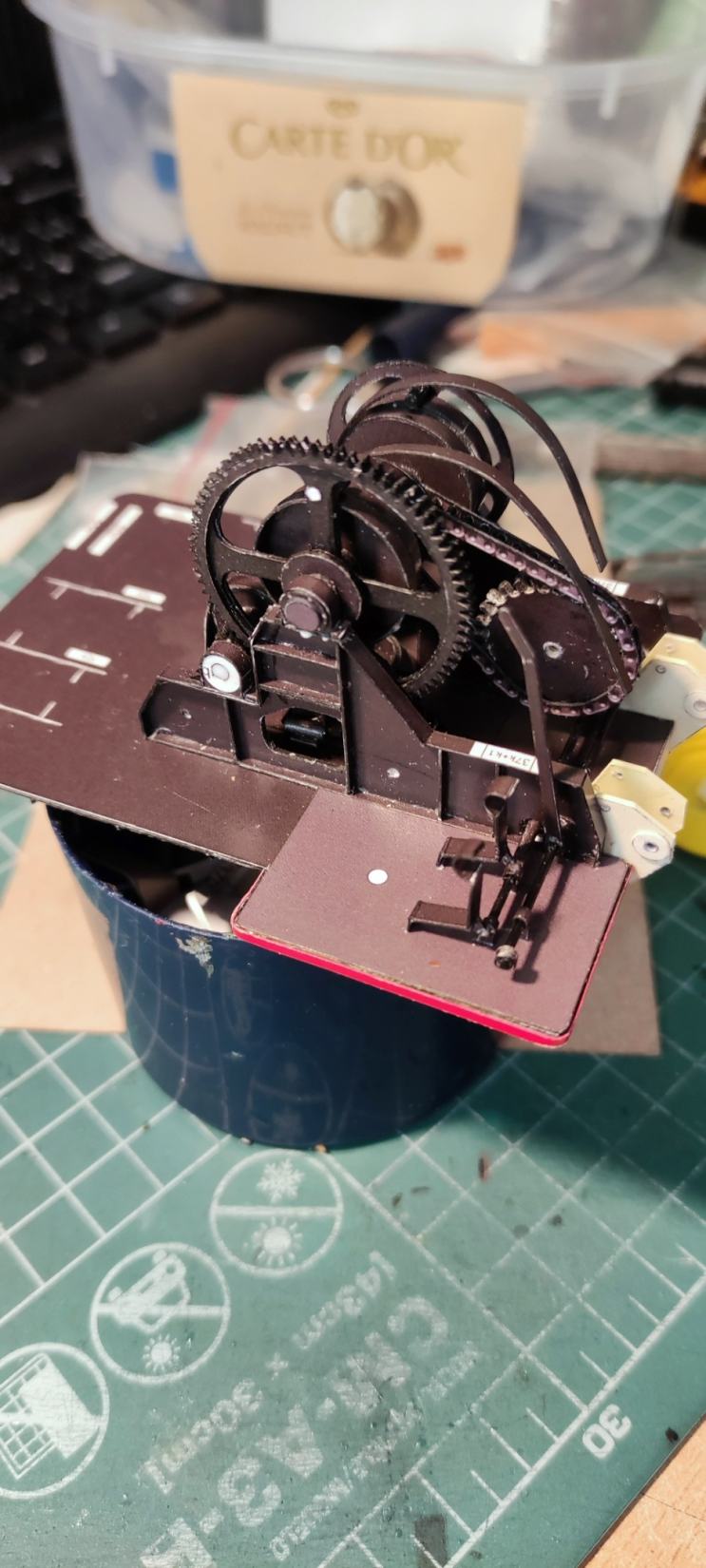

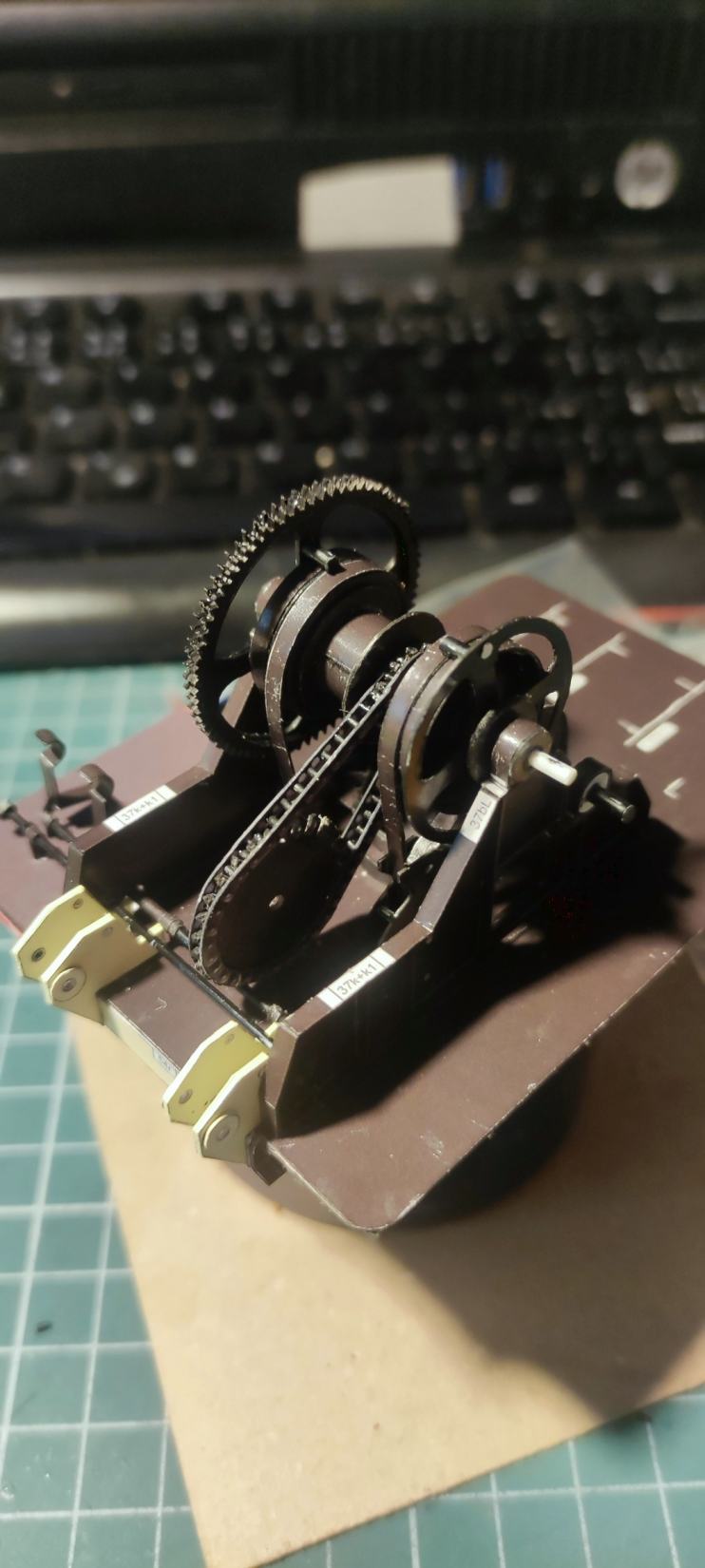

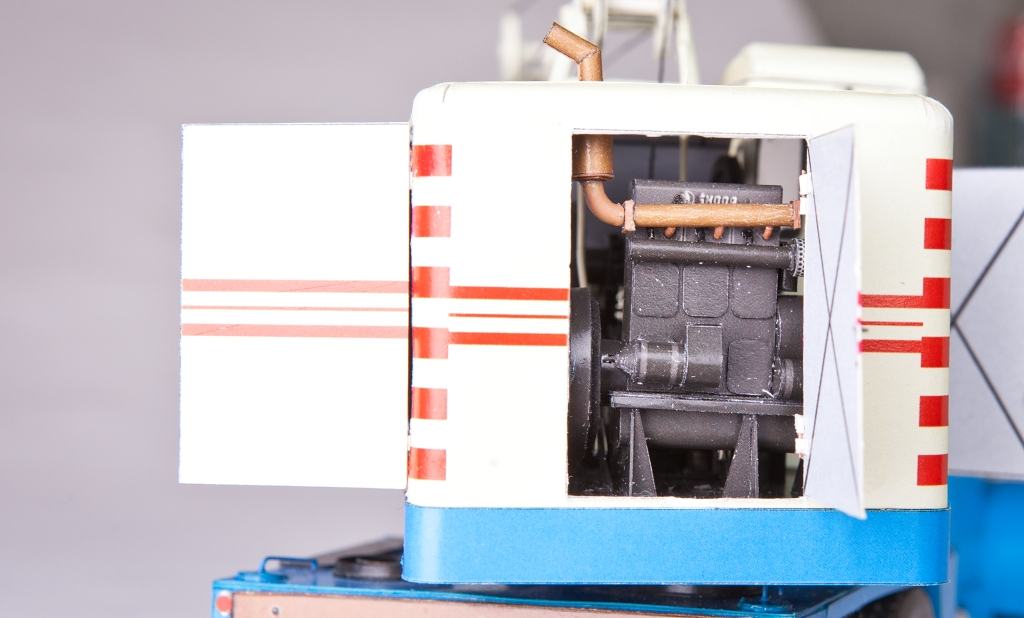

Vystřihovánka je tradičně zpracována v měřítku 1:32. Model automobilního rypadla můžete vytvořit s interiéry obou kabin, nebo bez nich. Přední kapotu lze zvednout a kola přední nápravy jsou natáčecí. Nástavba rypadla je otočná a rameno plně pohyblivé. Soustrojí nástavby je velmi detailně zpracováno. Bubny s lany lze sestavit jako pohyblivé, aby byla umožněna funkce ramene.
Rozměry sestaveného modelu jsou 320 × 78 × 130 mm.
K modelu u nás na e-shopu najdete také laserové doplňky v podobě laserových dezénů a ozubených kol nástavby.
Majitelem ochranných známek TATRA je TATRA TRUCKS a.s.

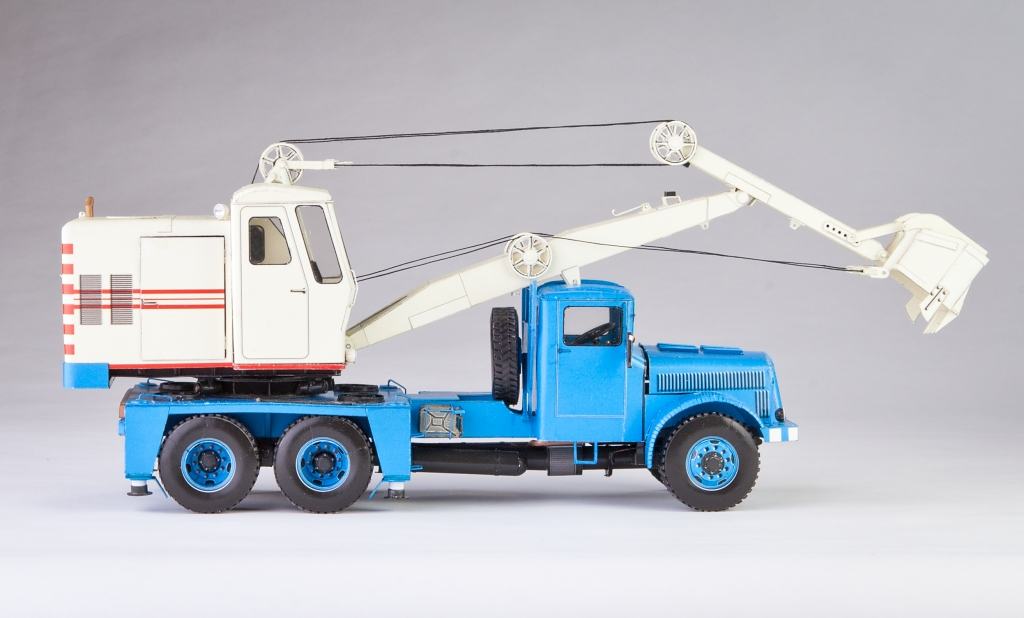

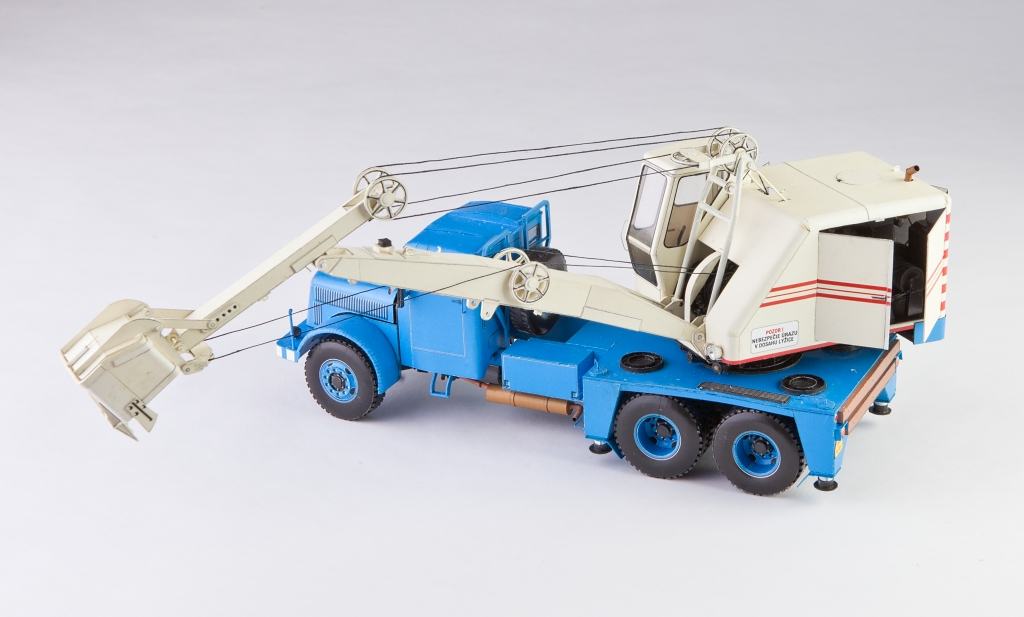

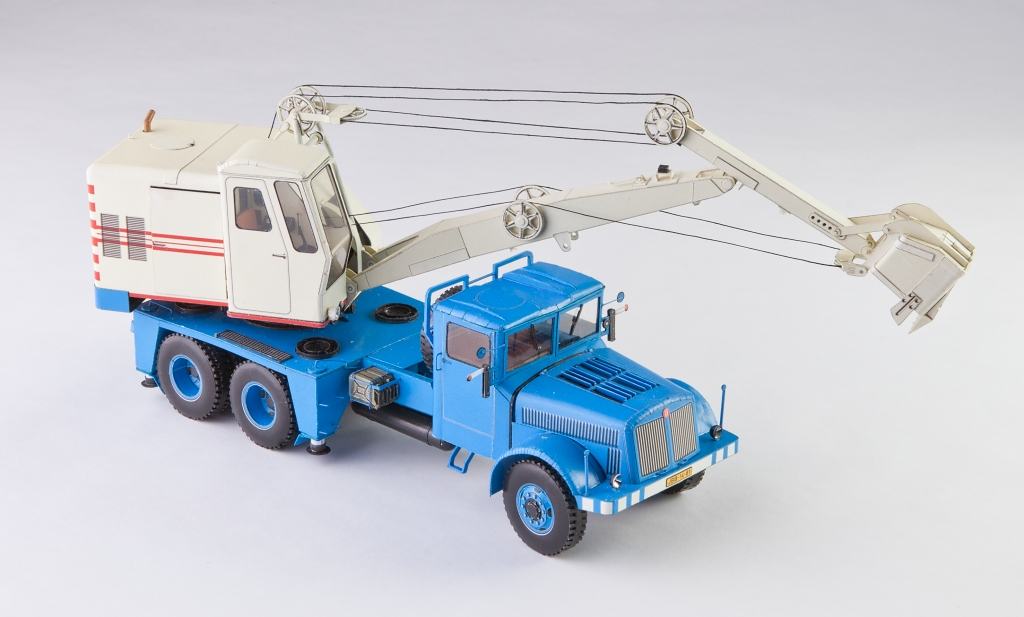

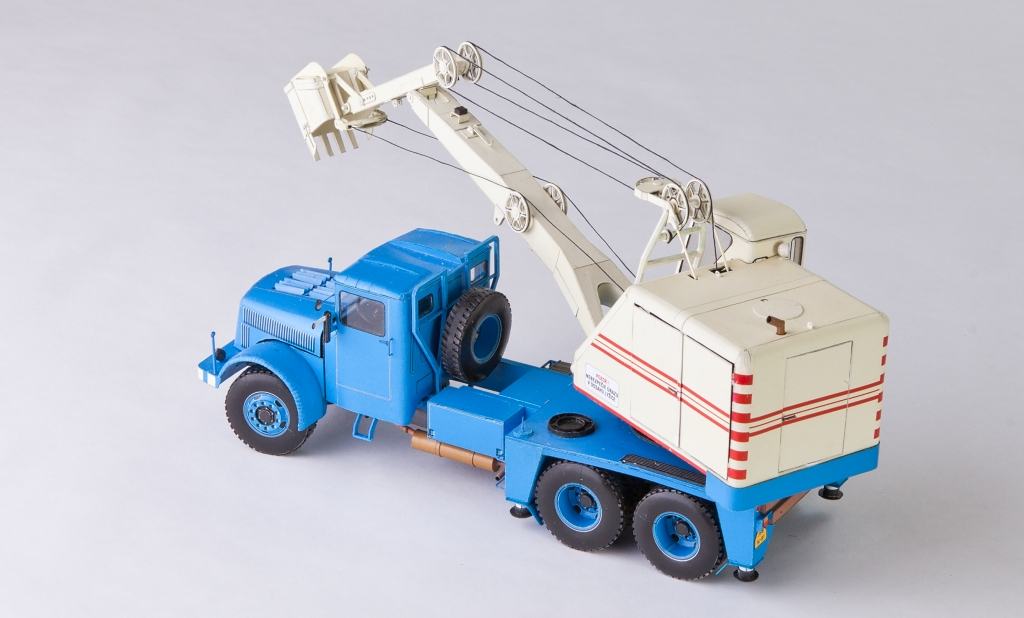

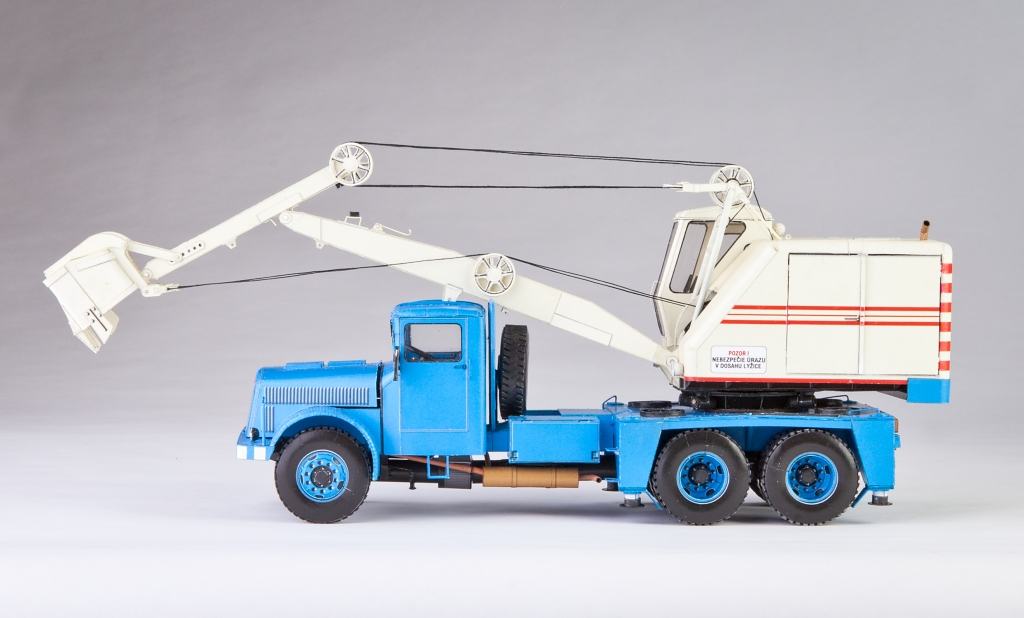

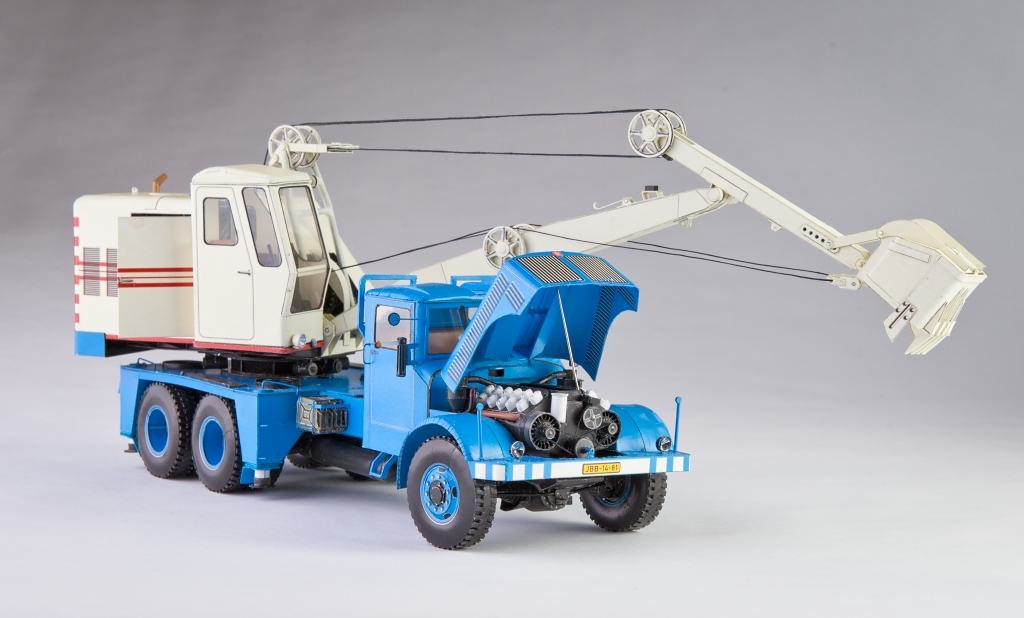

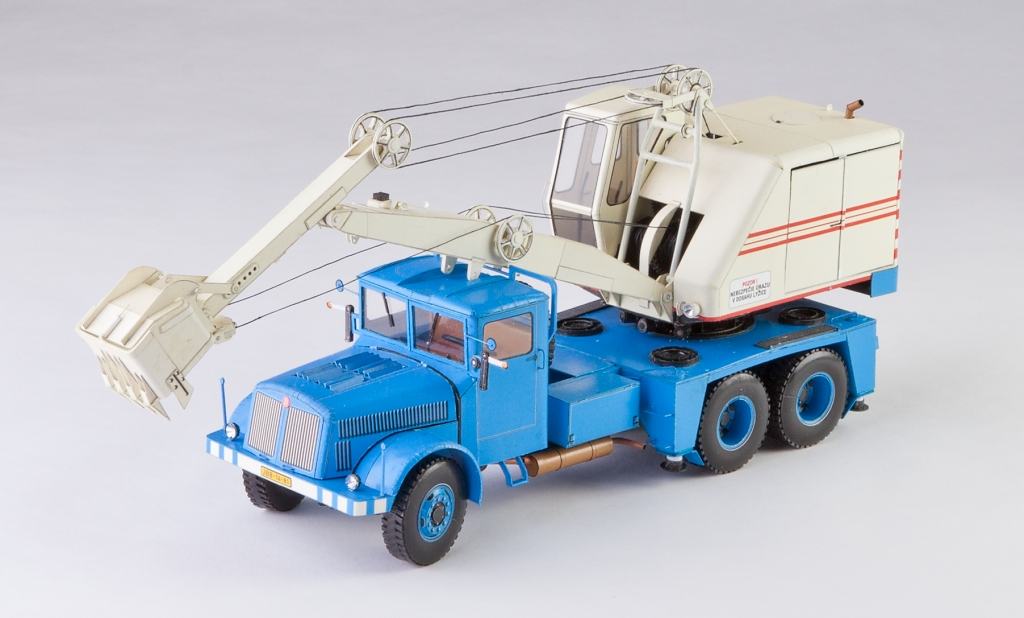

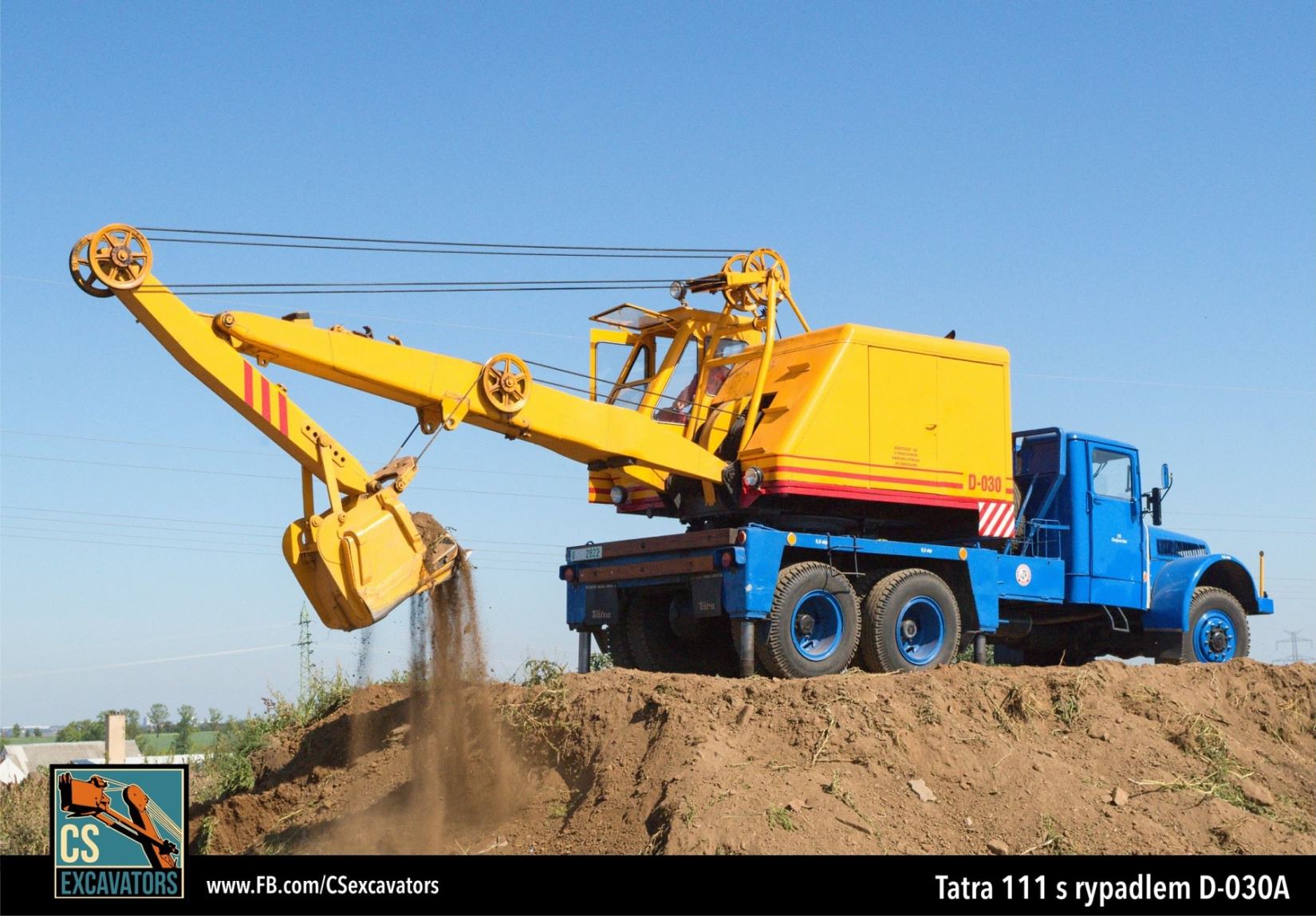

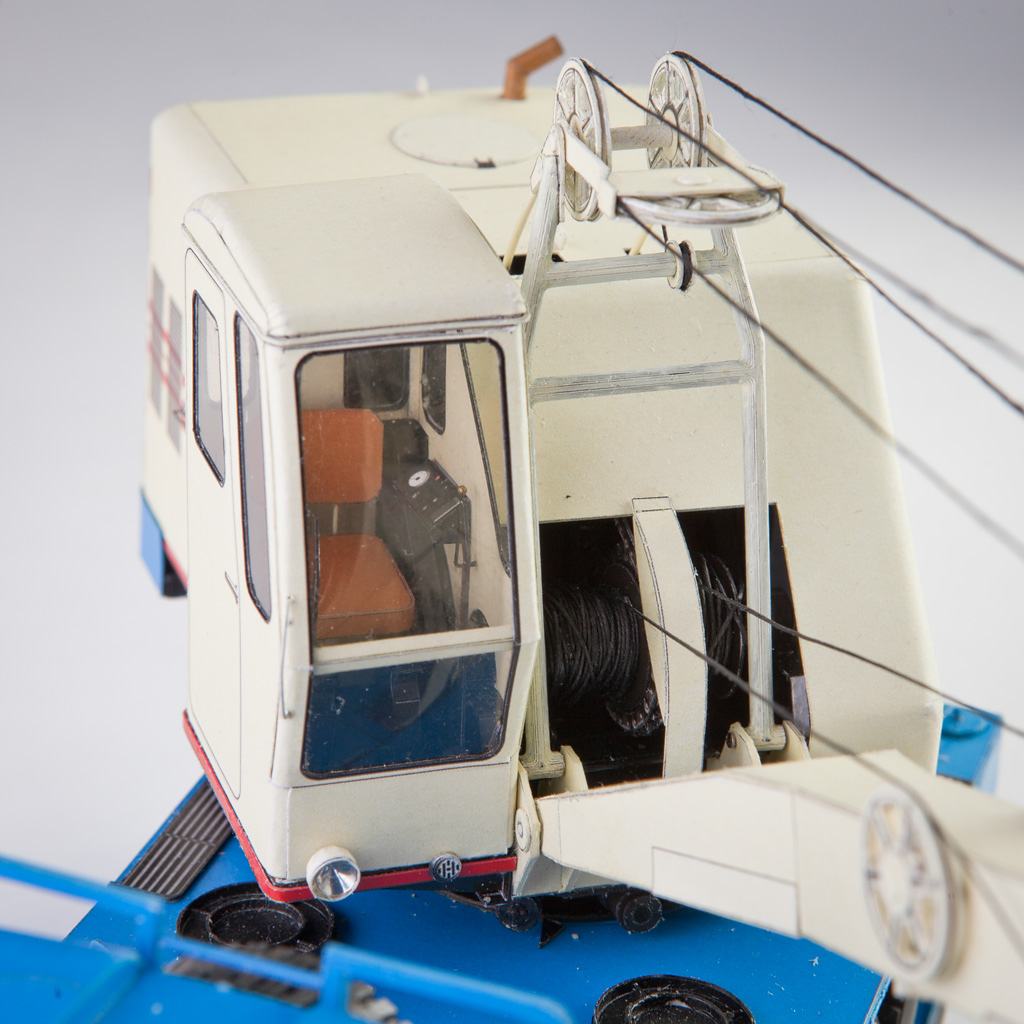

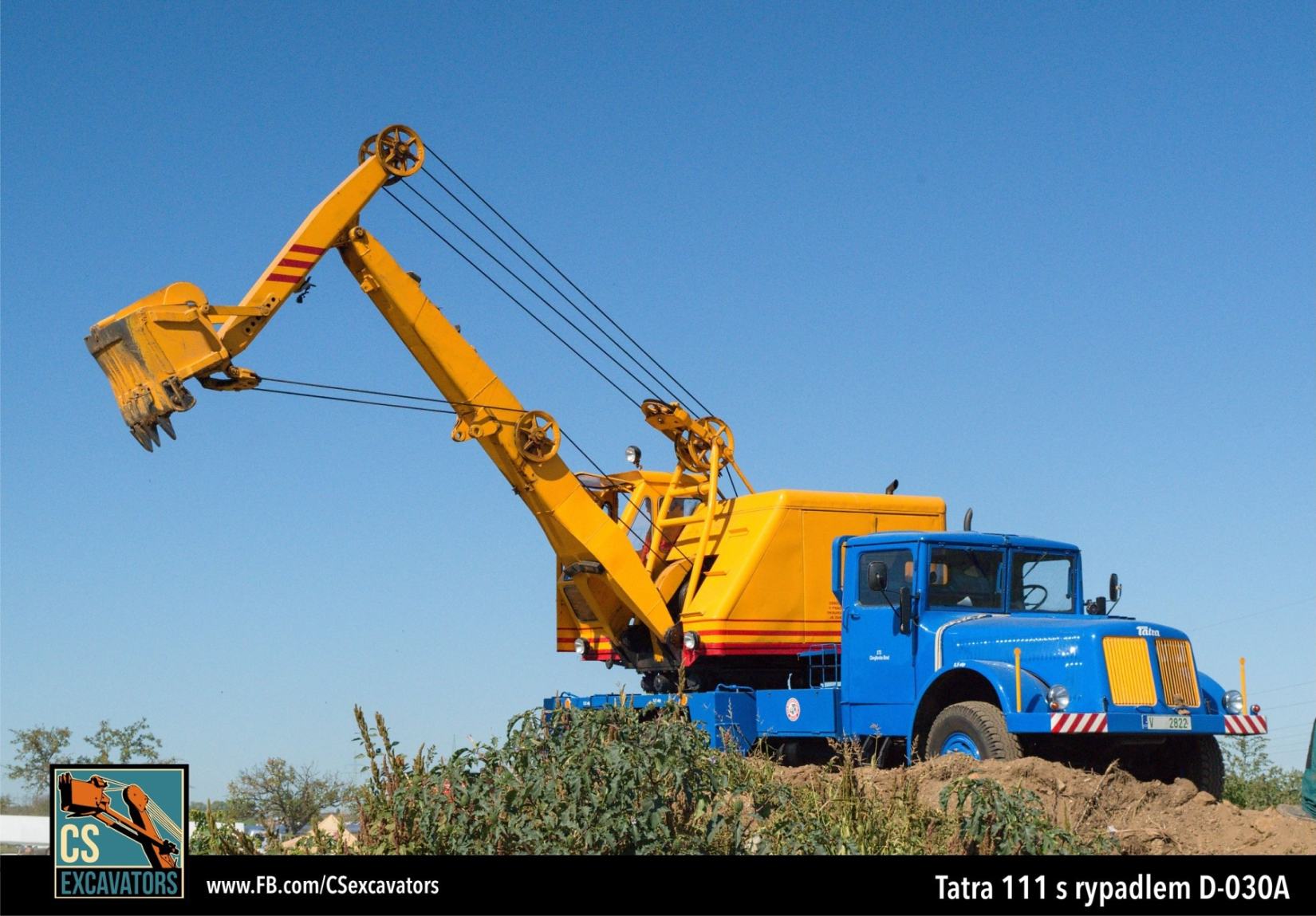

Galerie oficiálních fotek

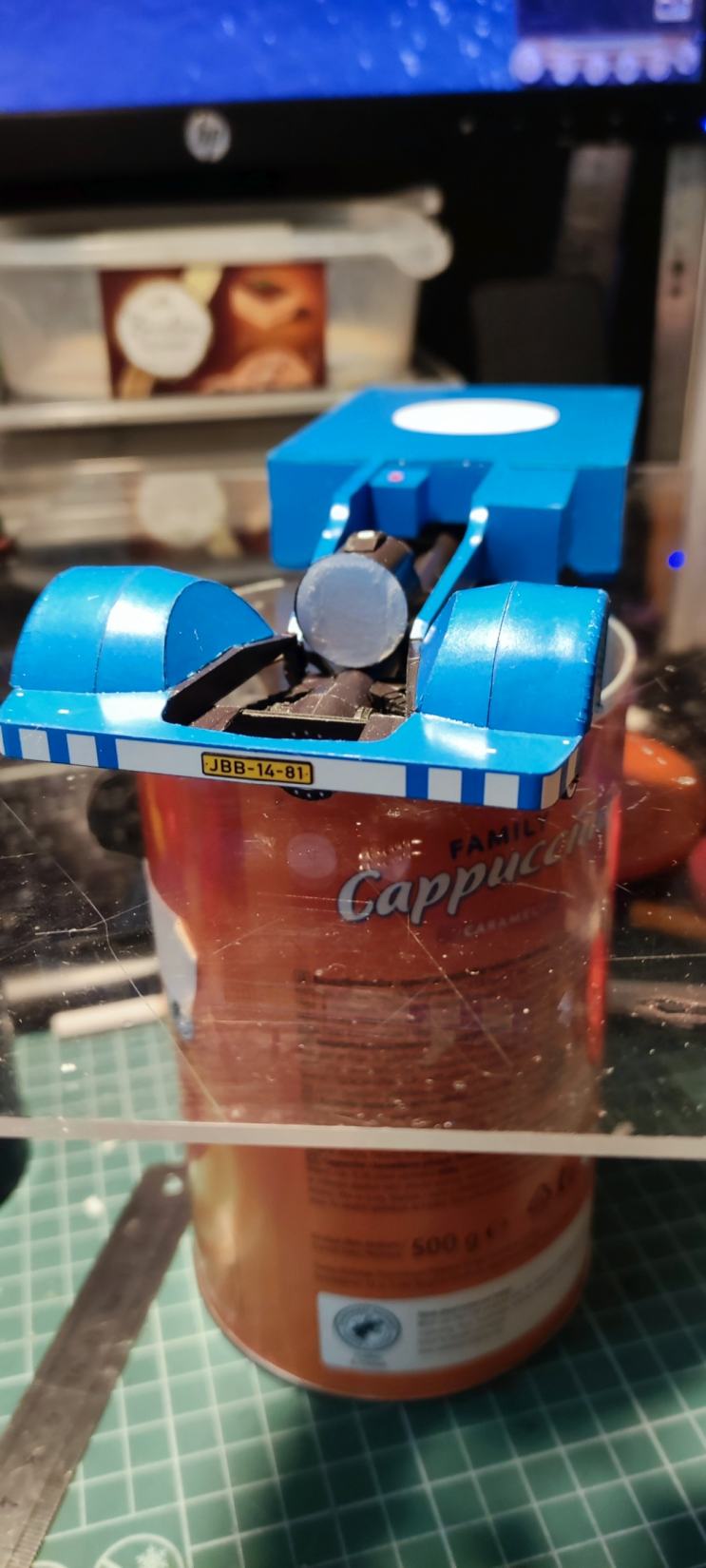

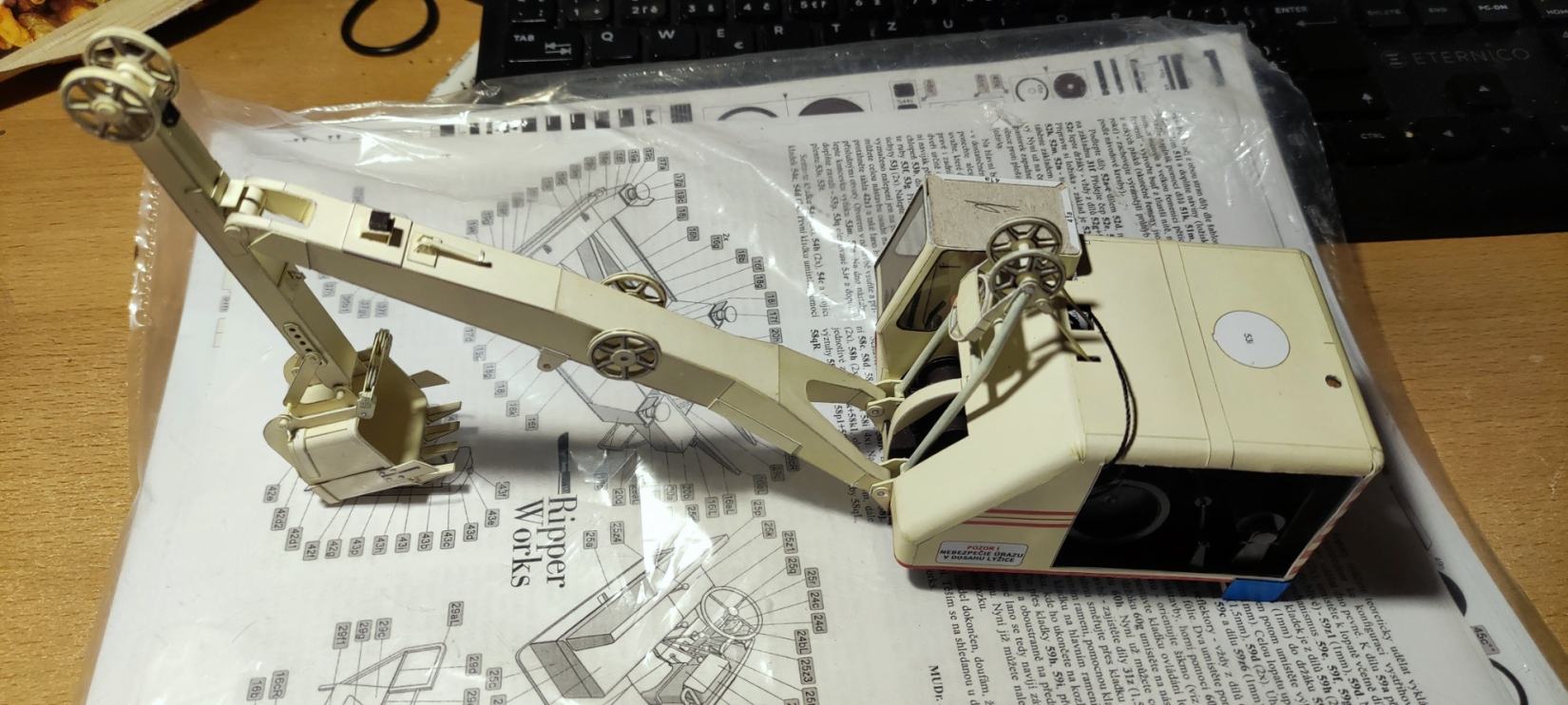

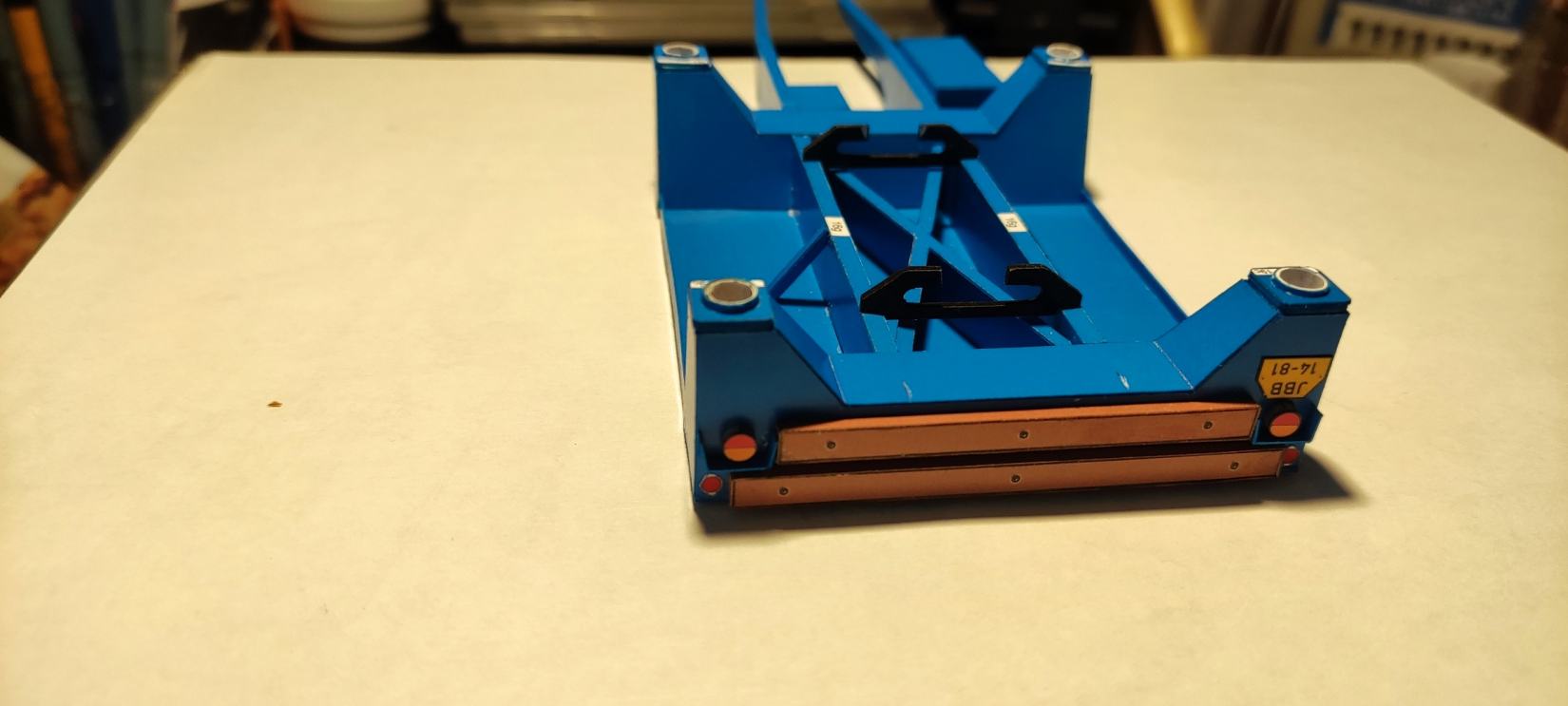

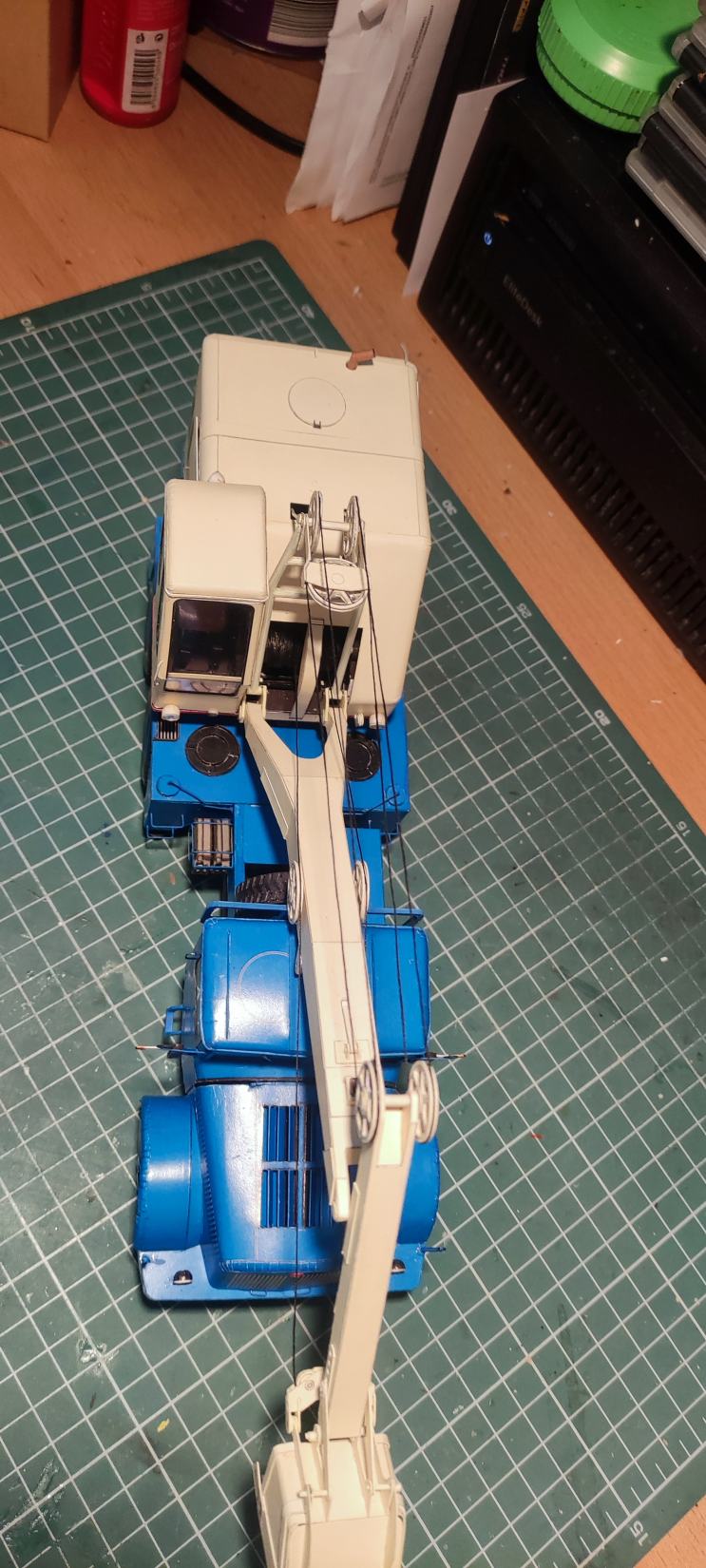

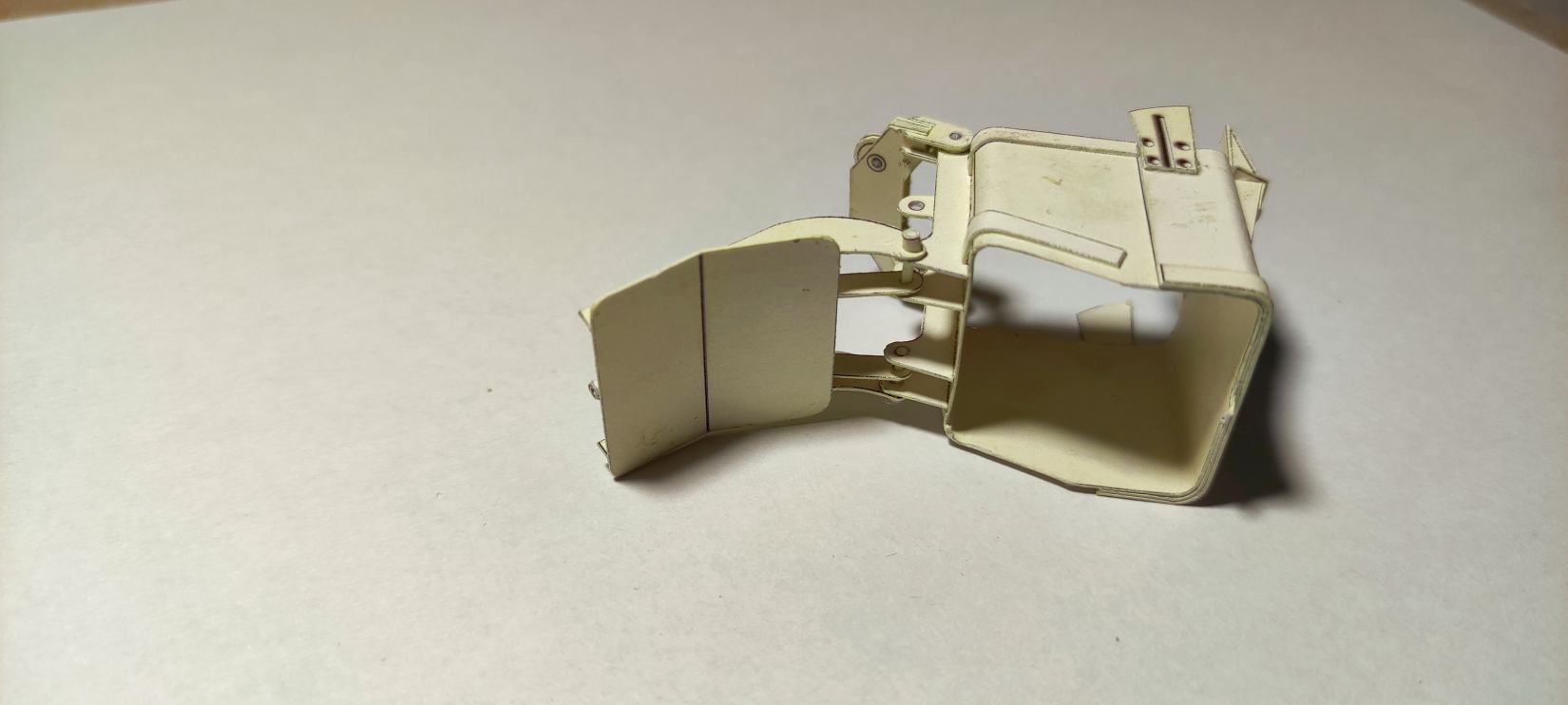

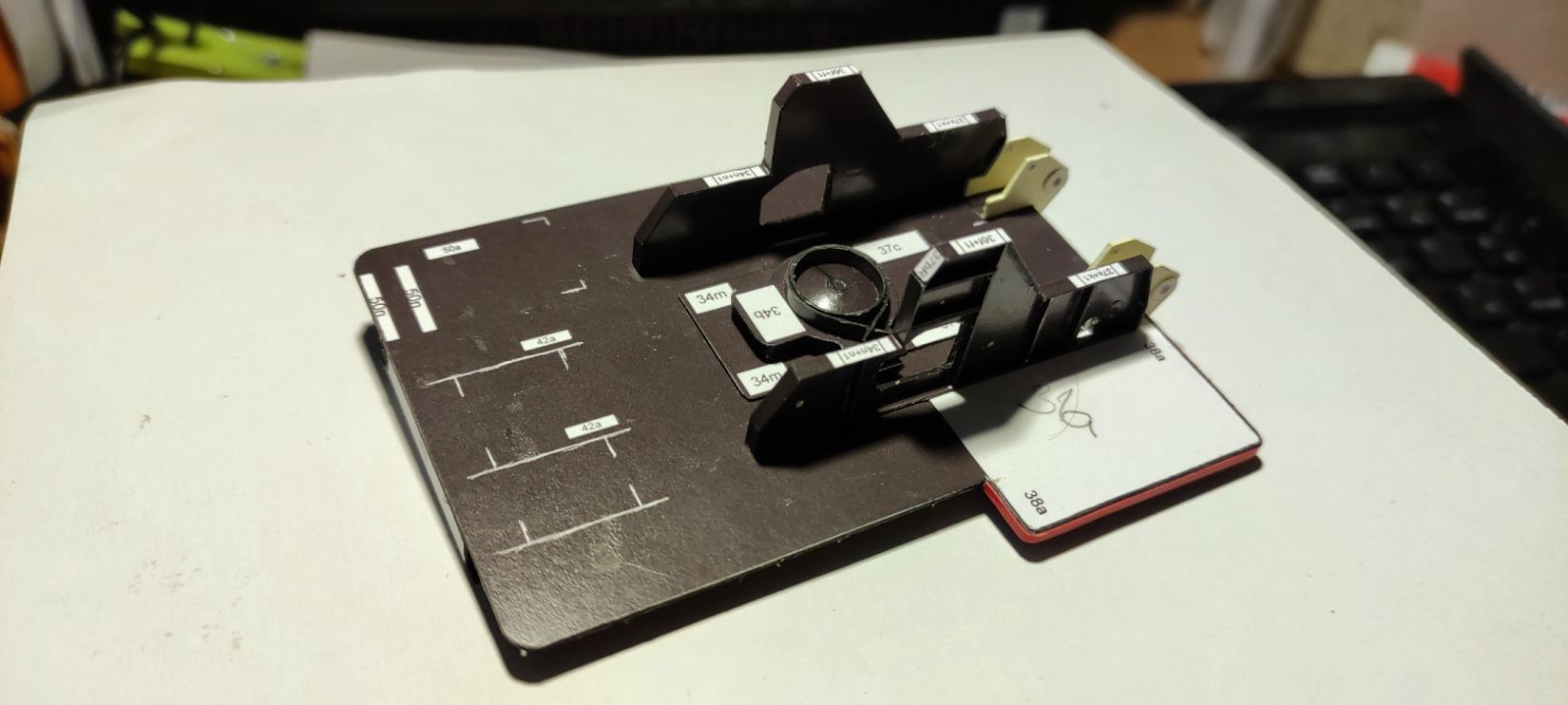

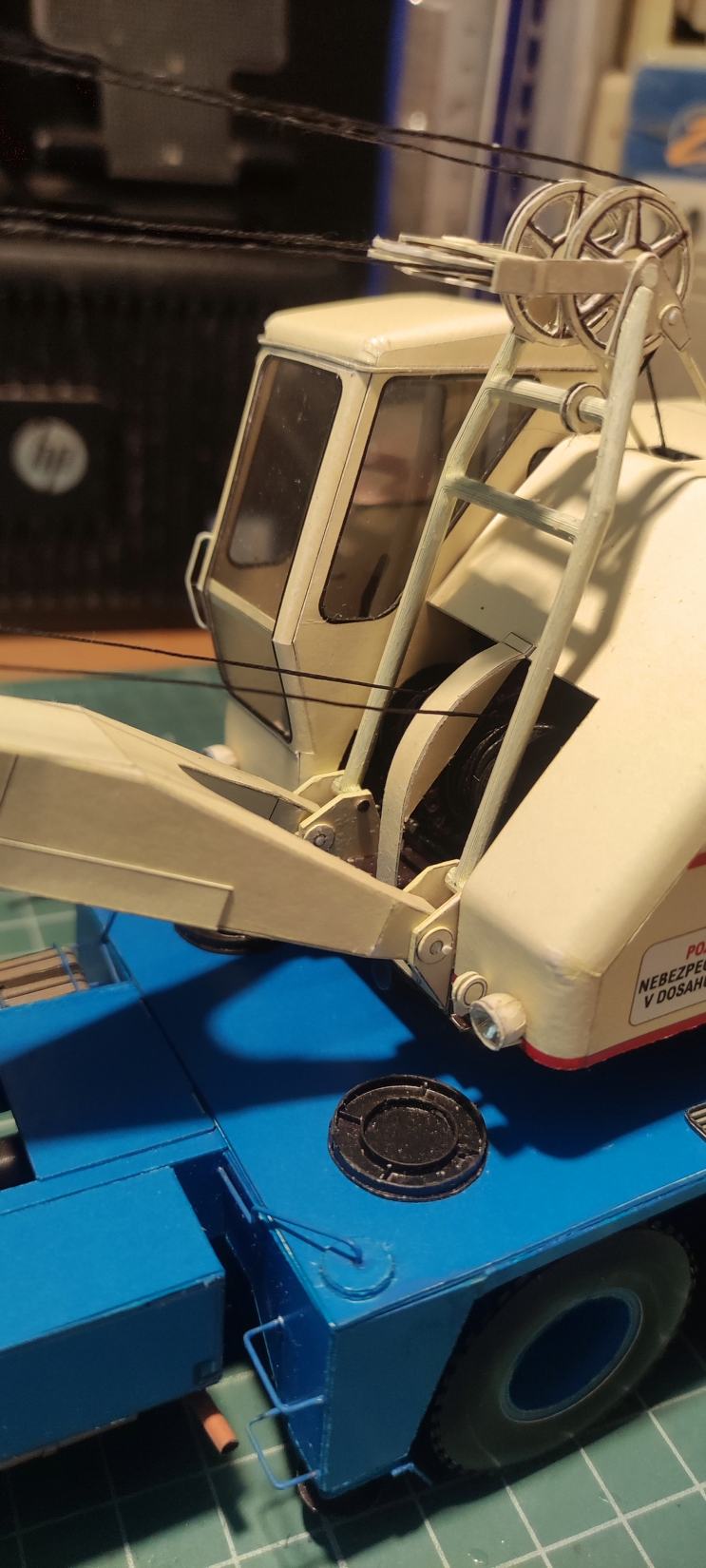

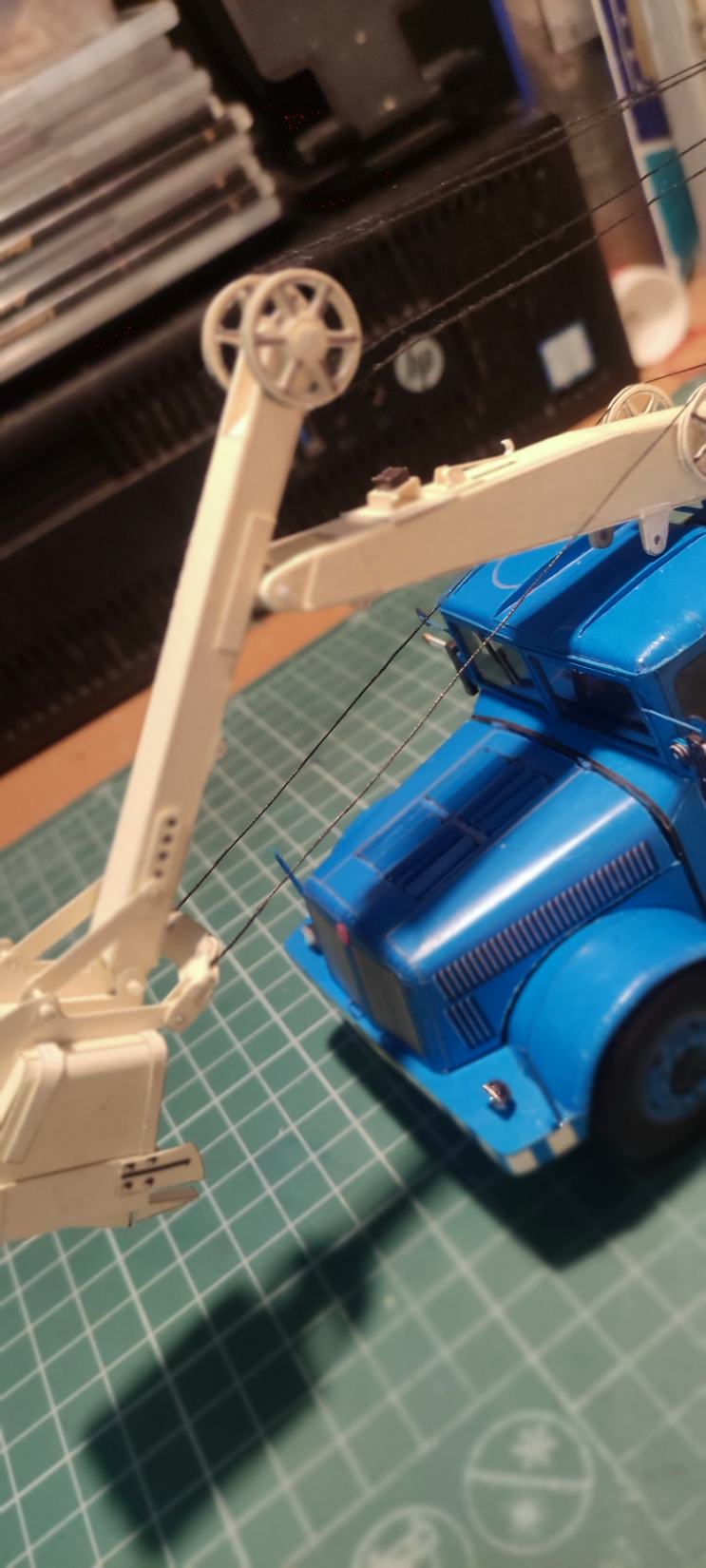

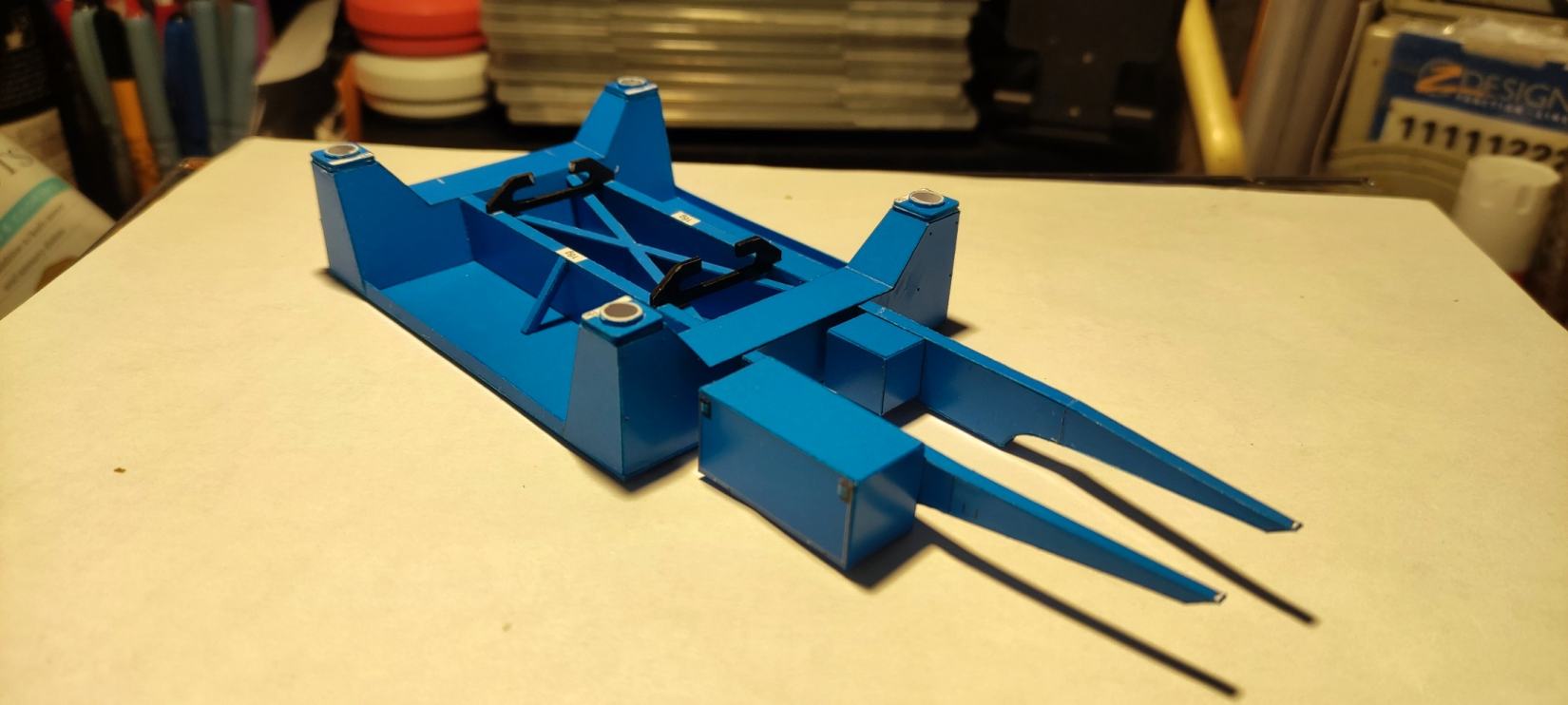

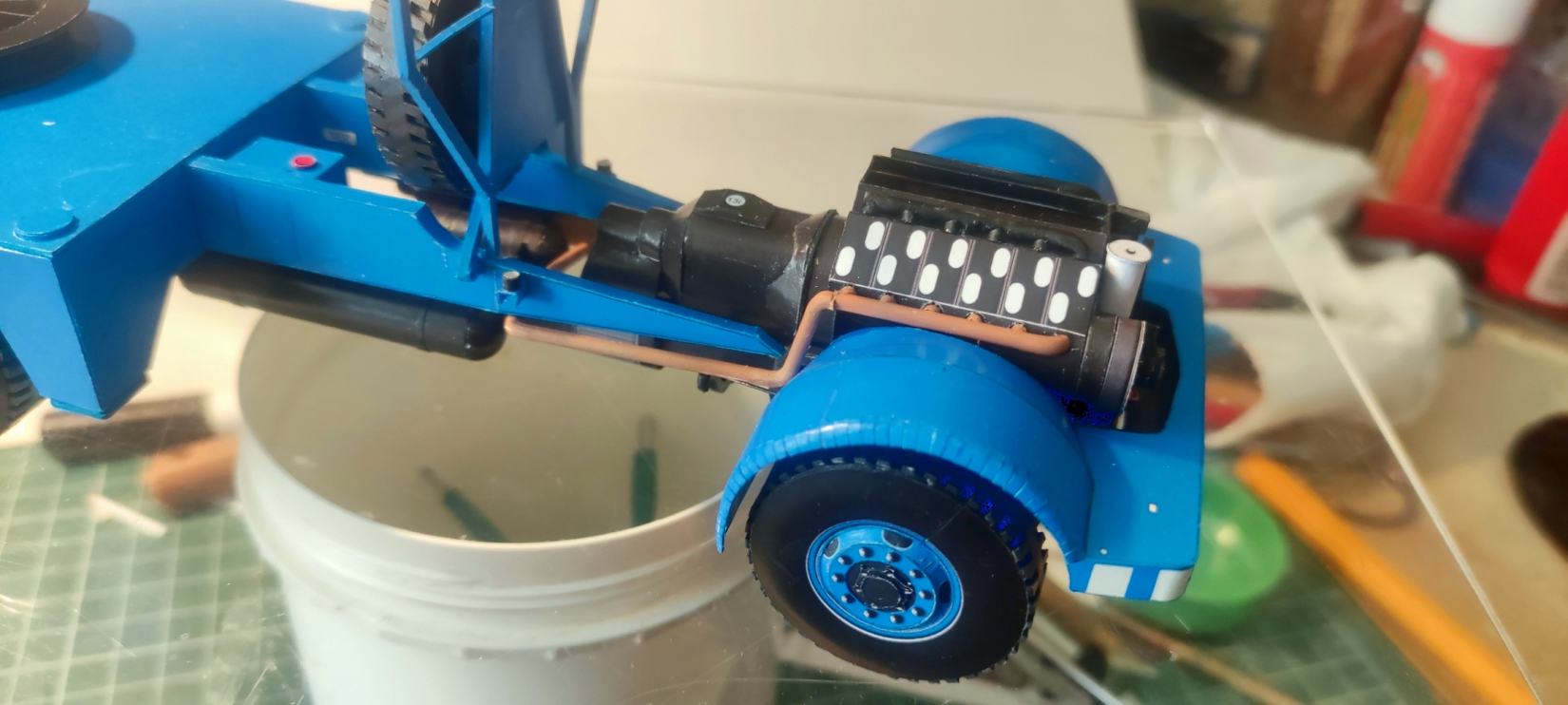

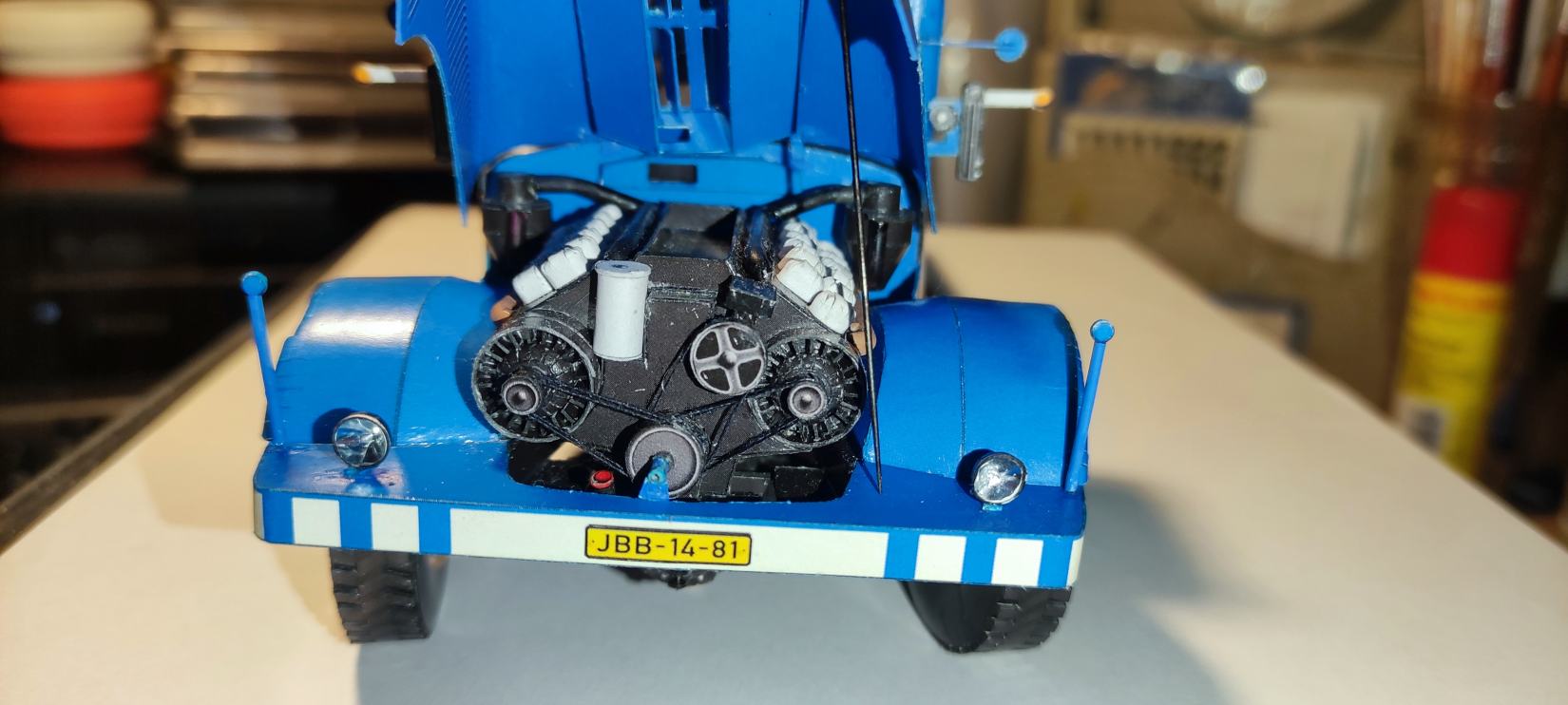

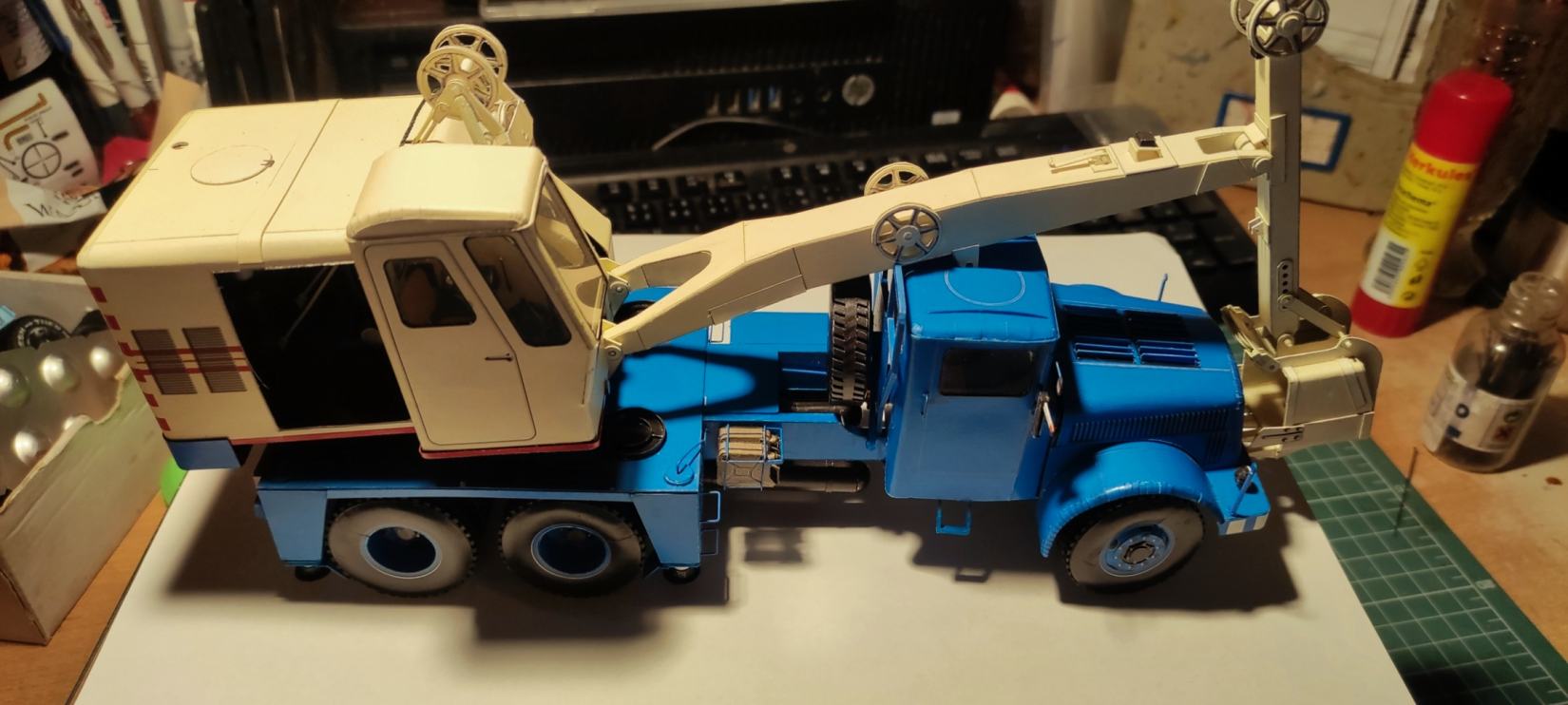

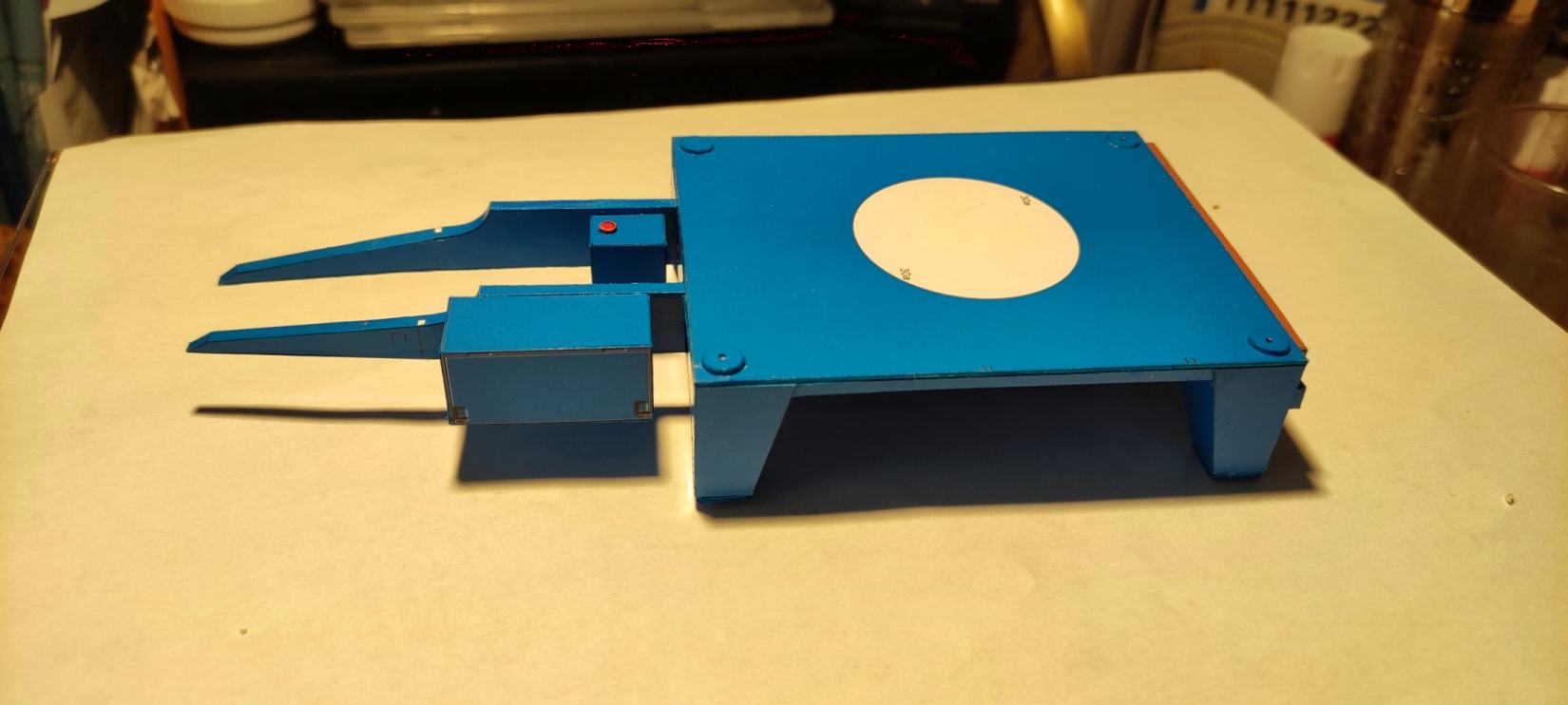

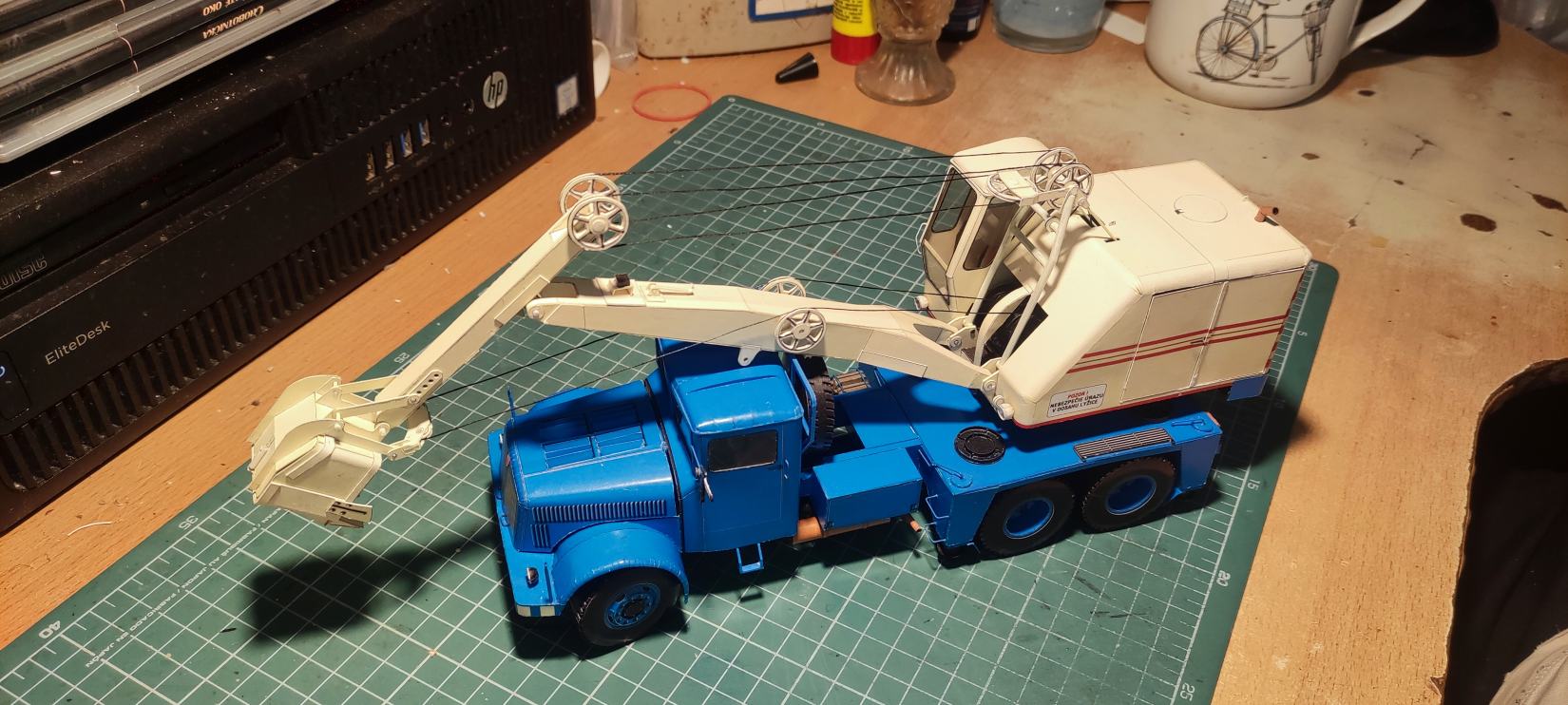

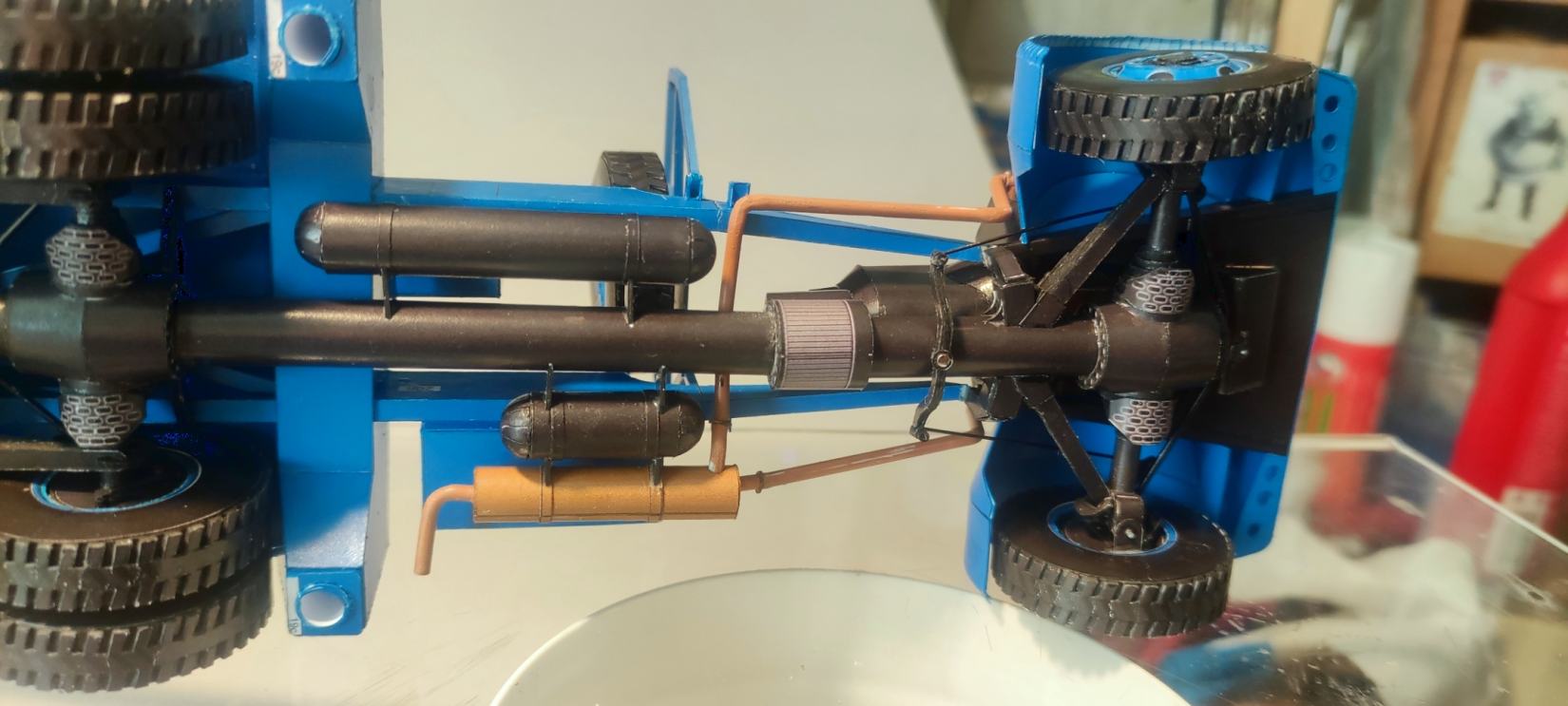

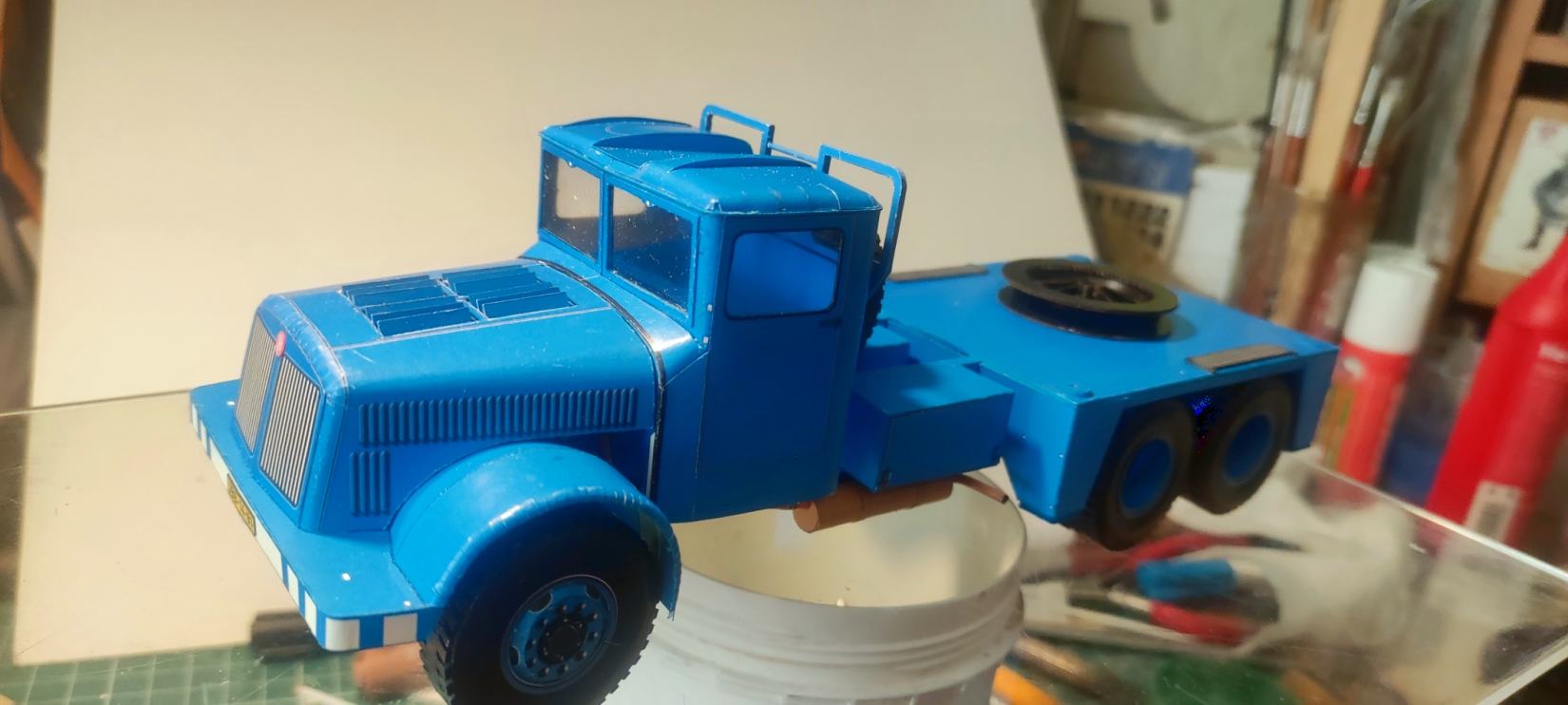

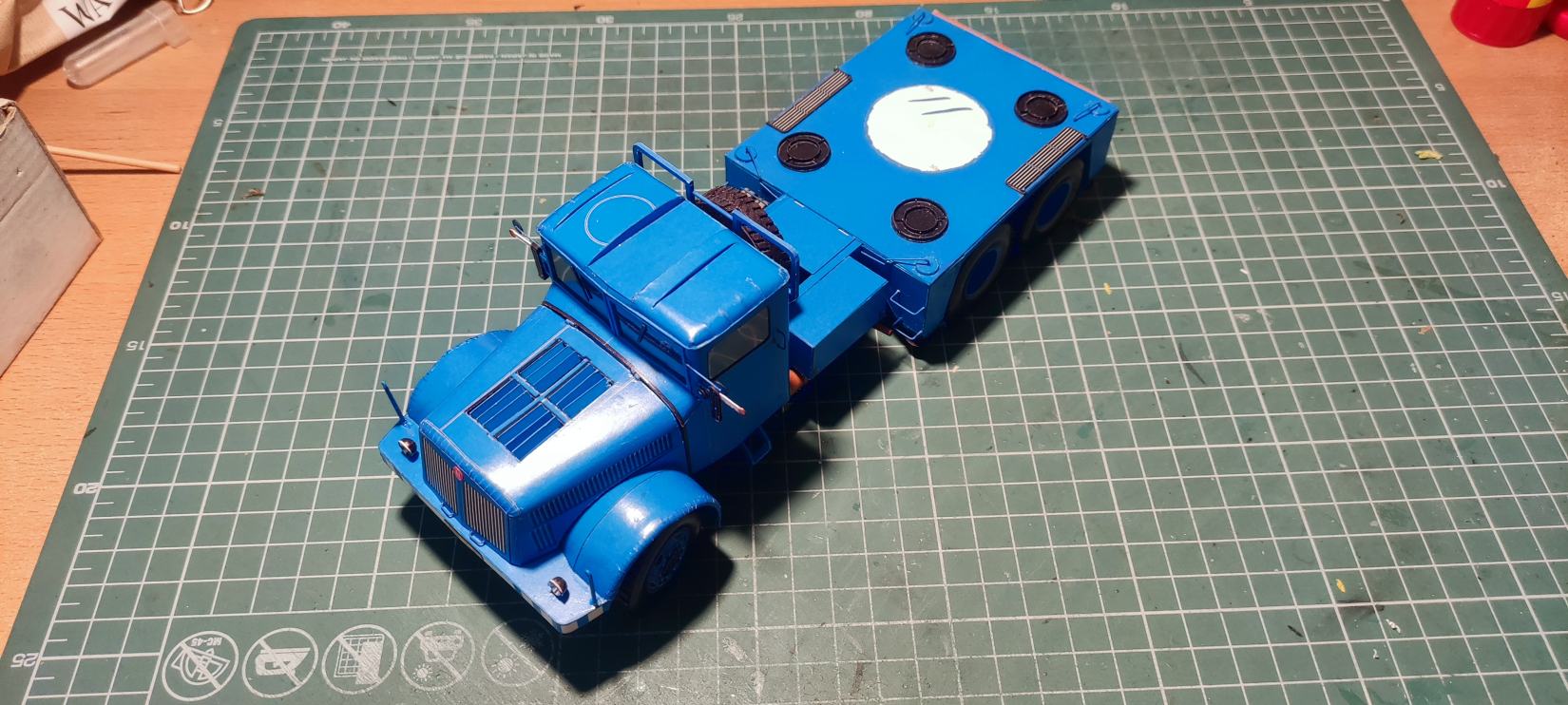

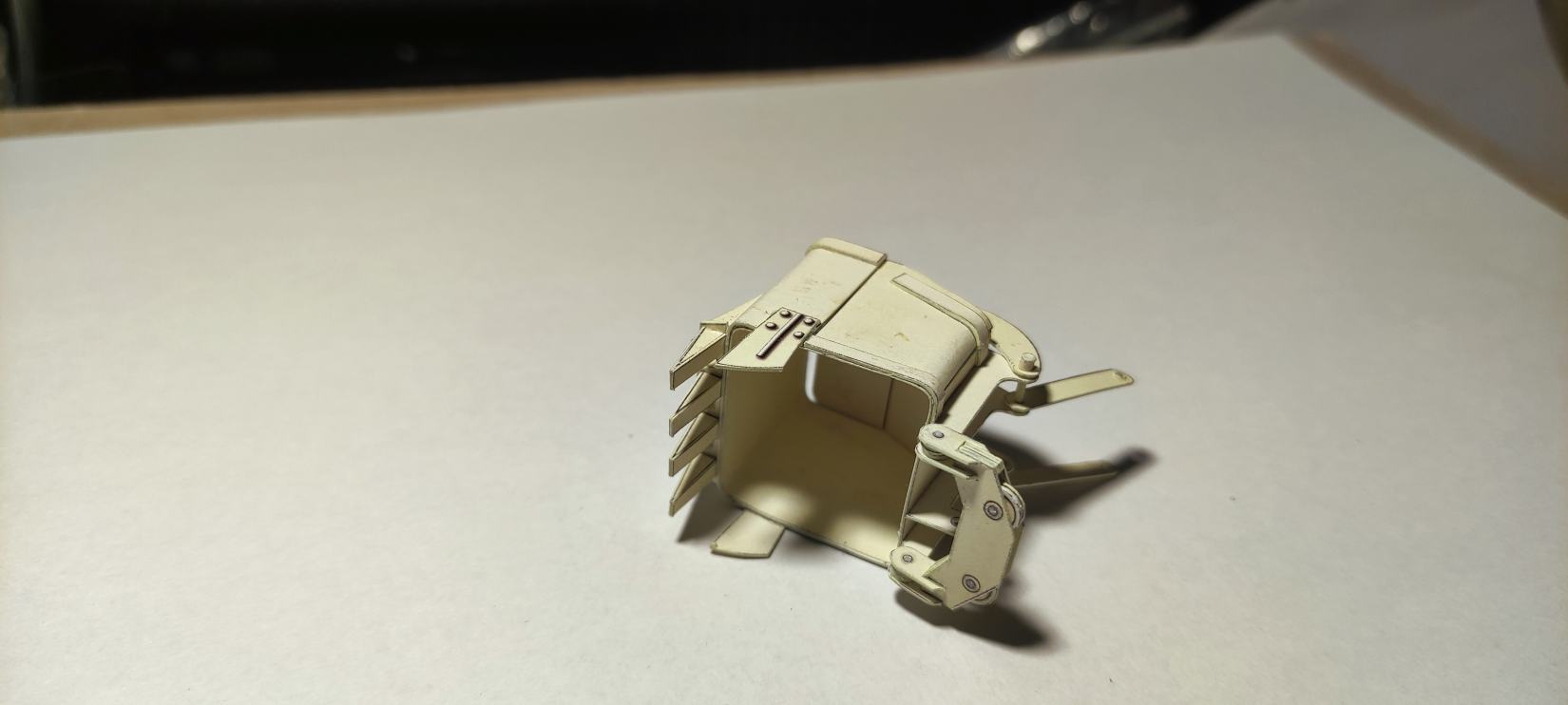

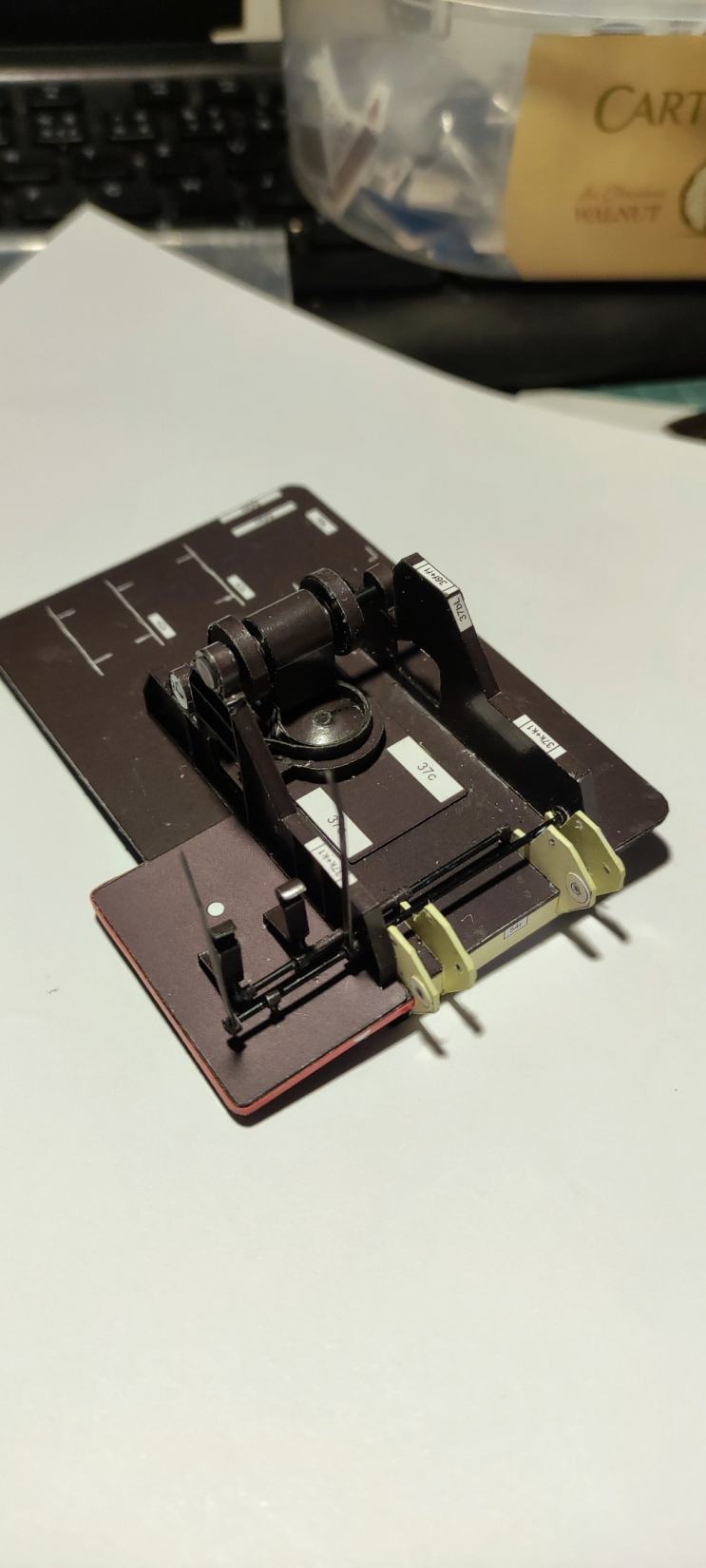

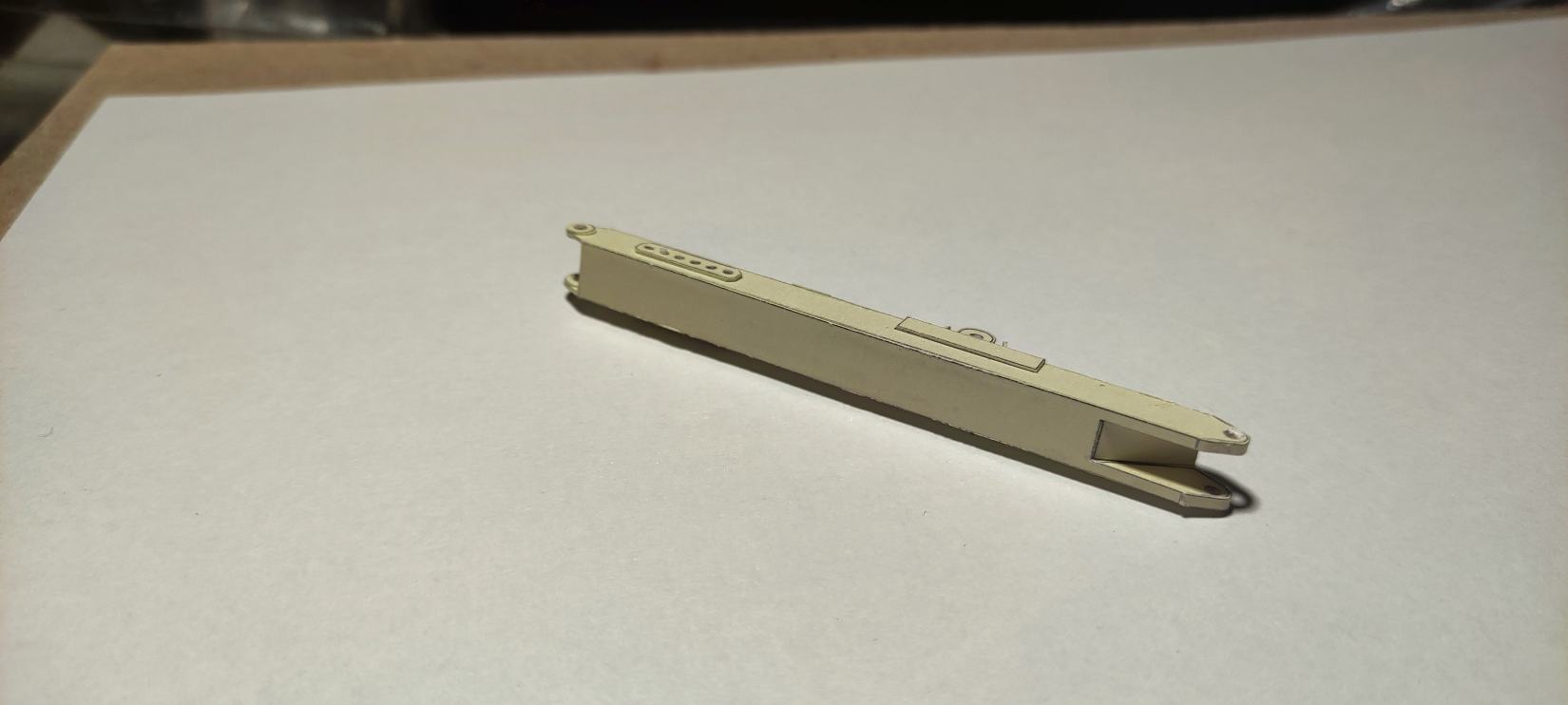

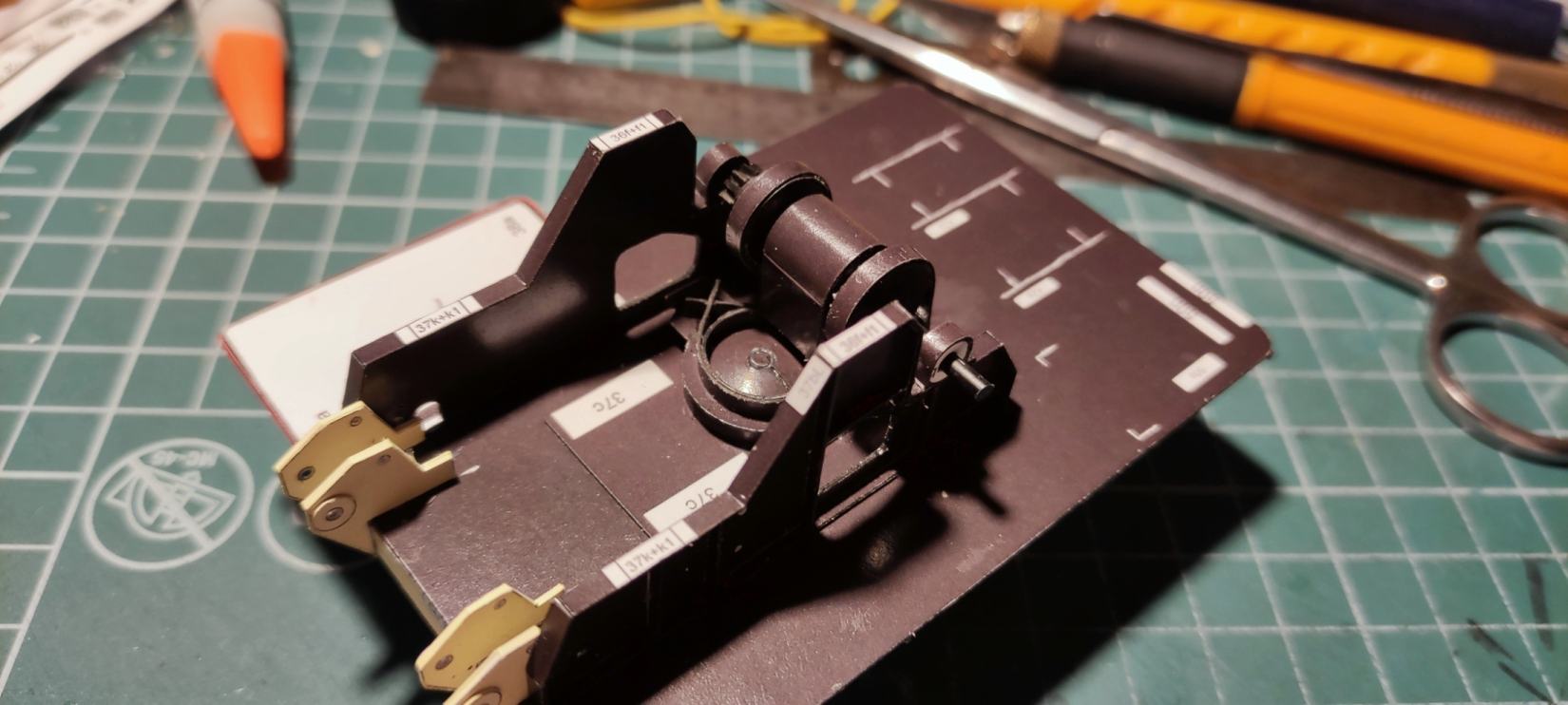

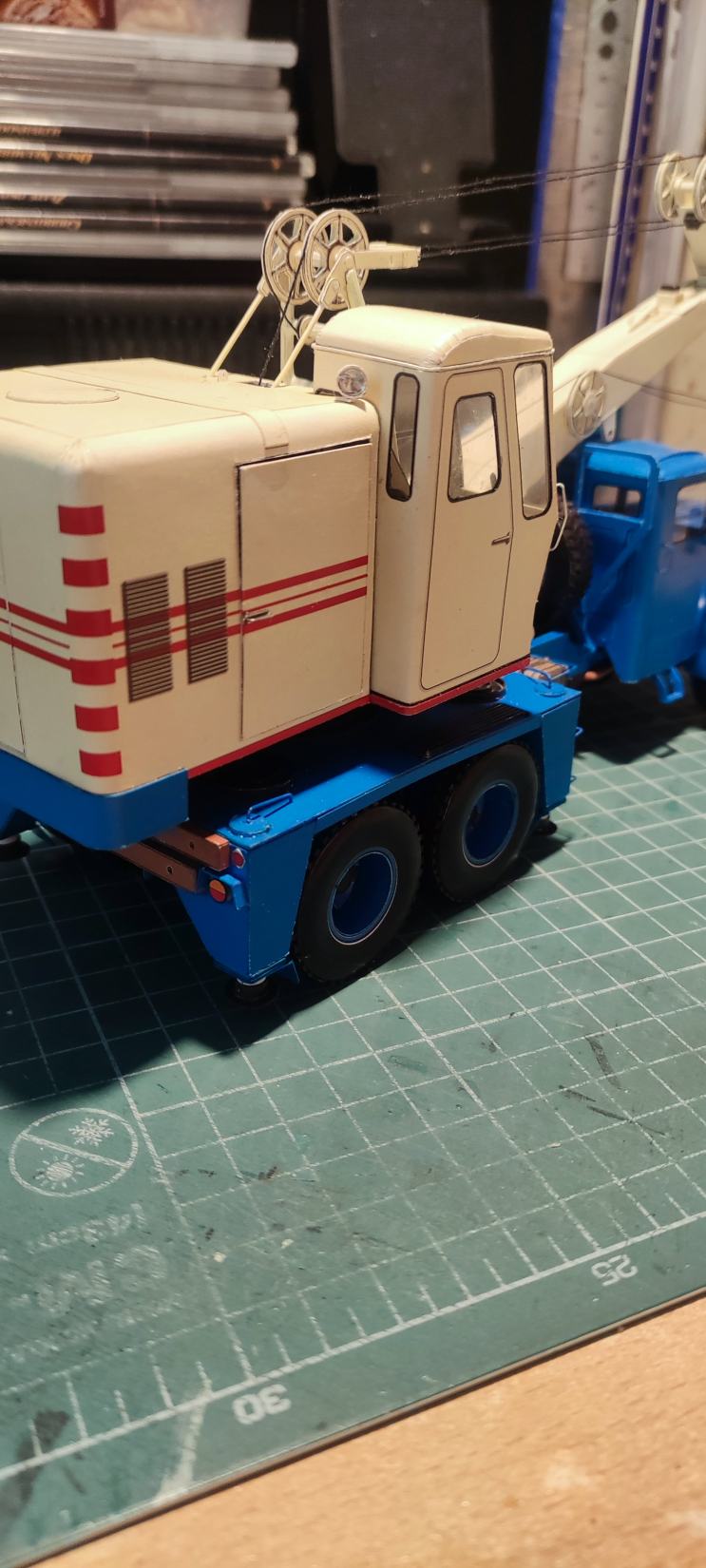

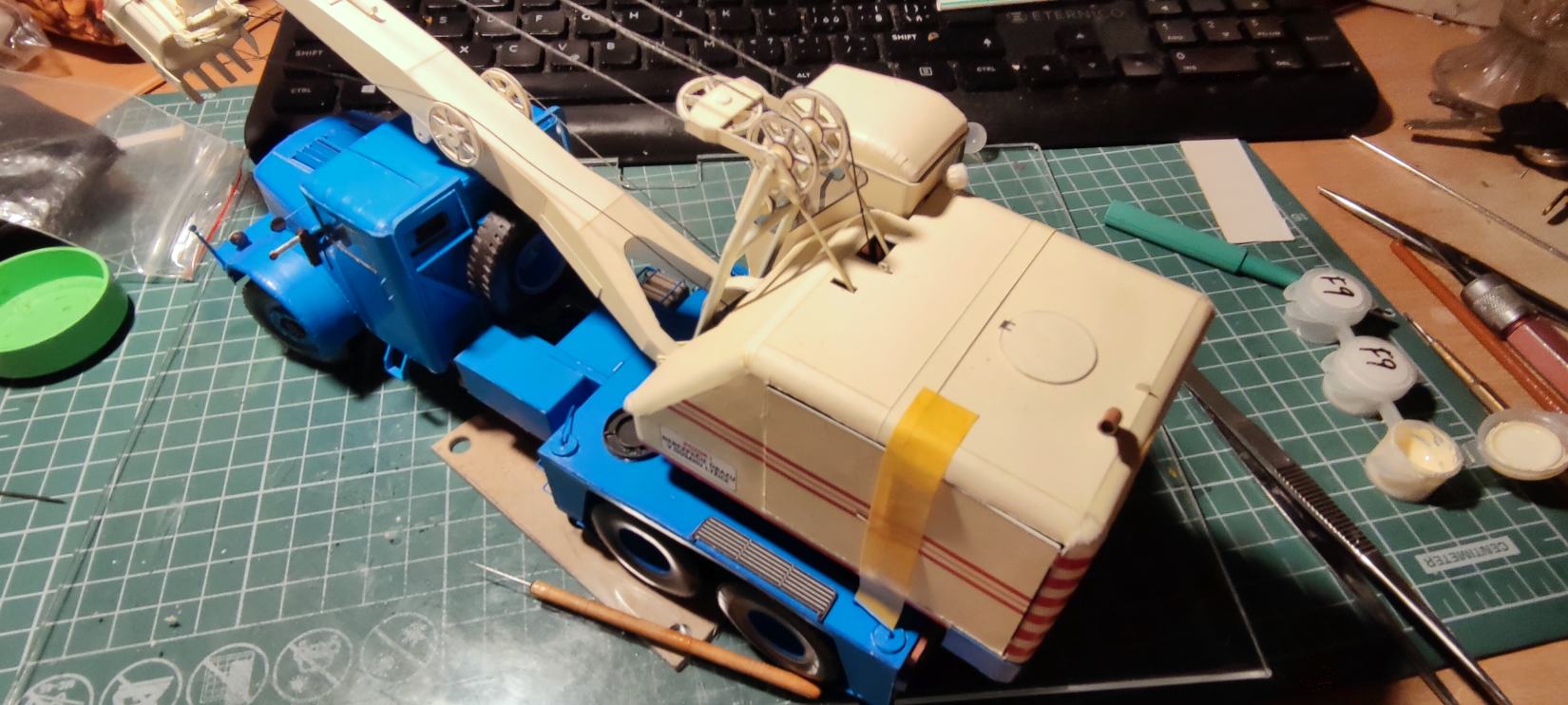

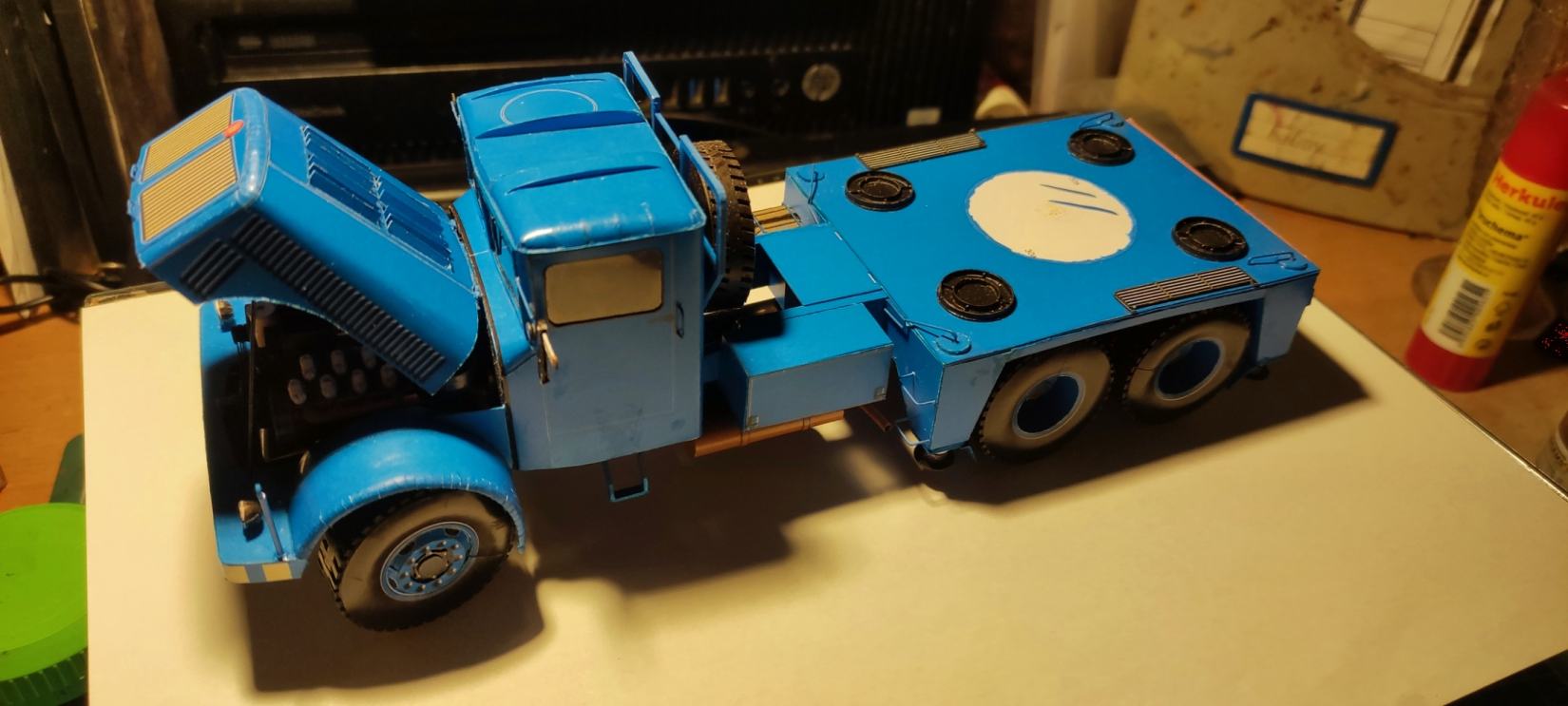

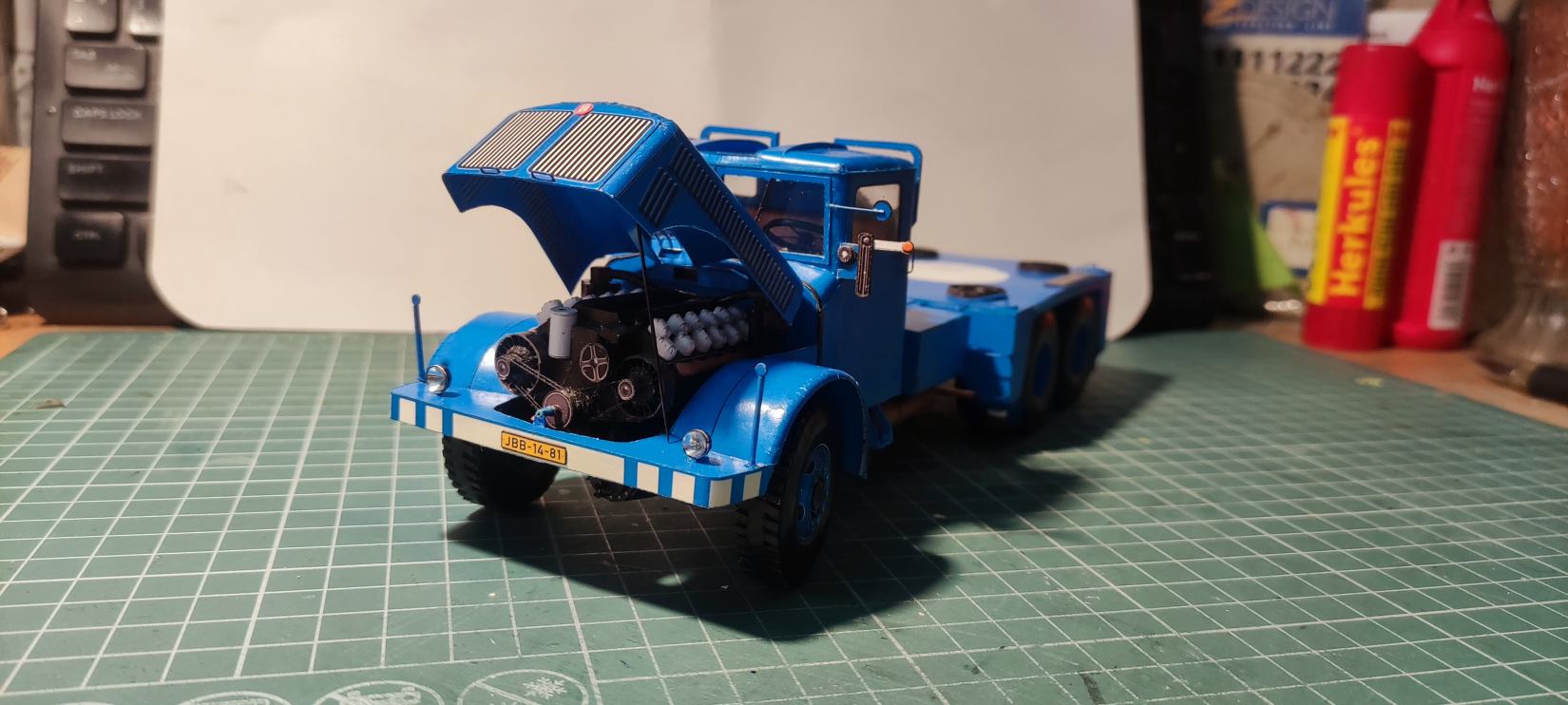

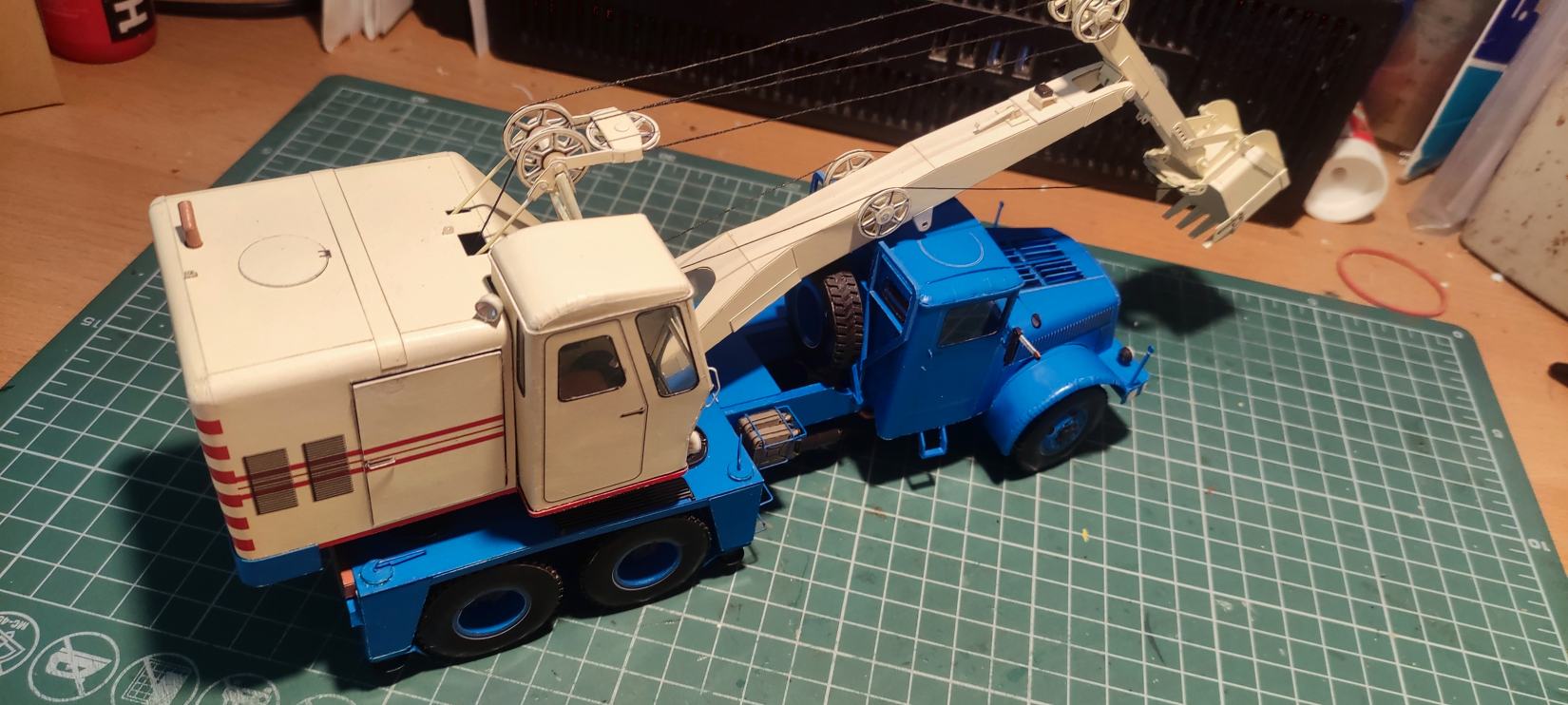

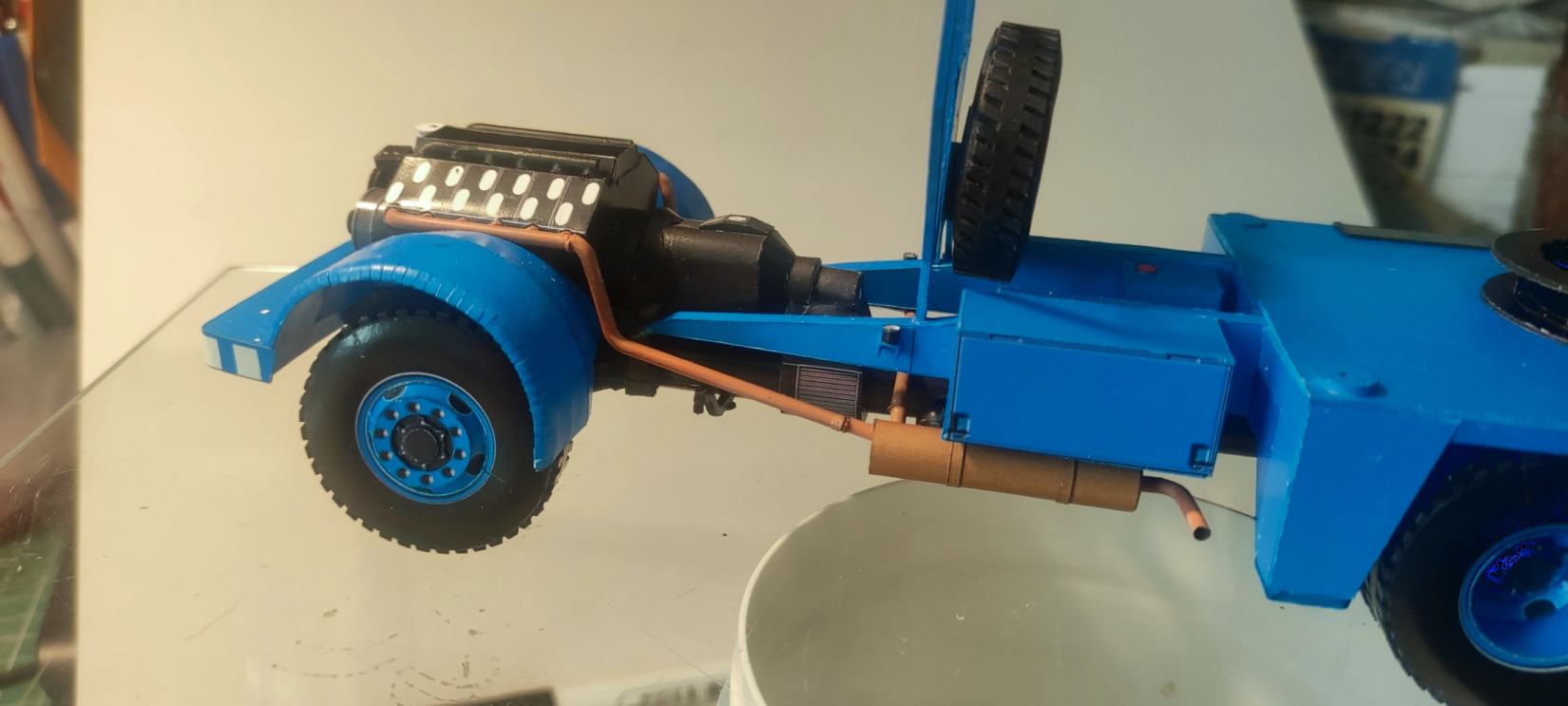

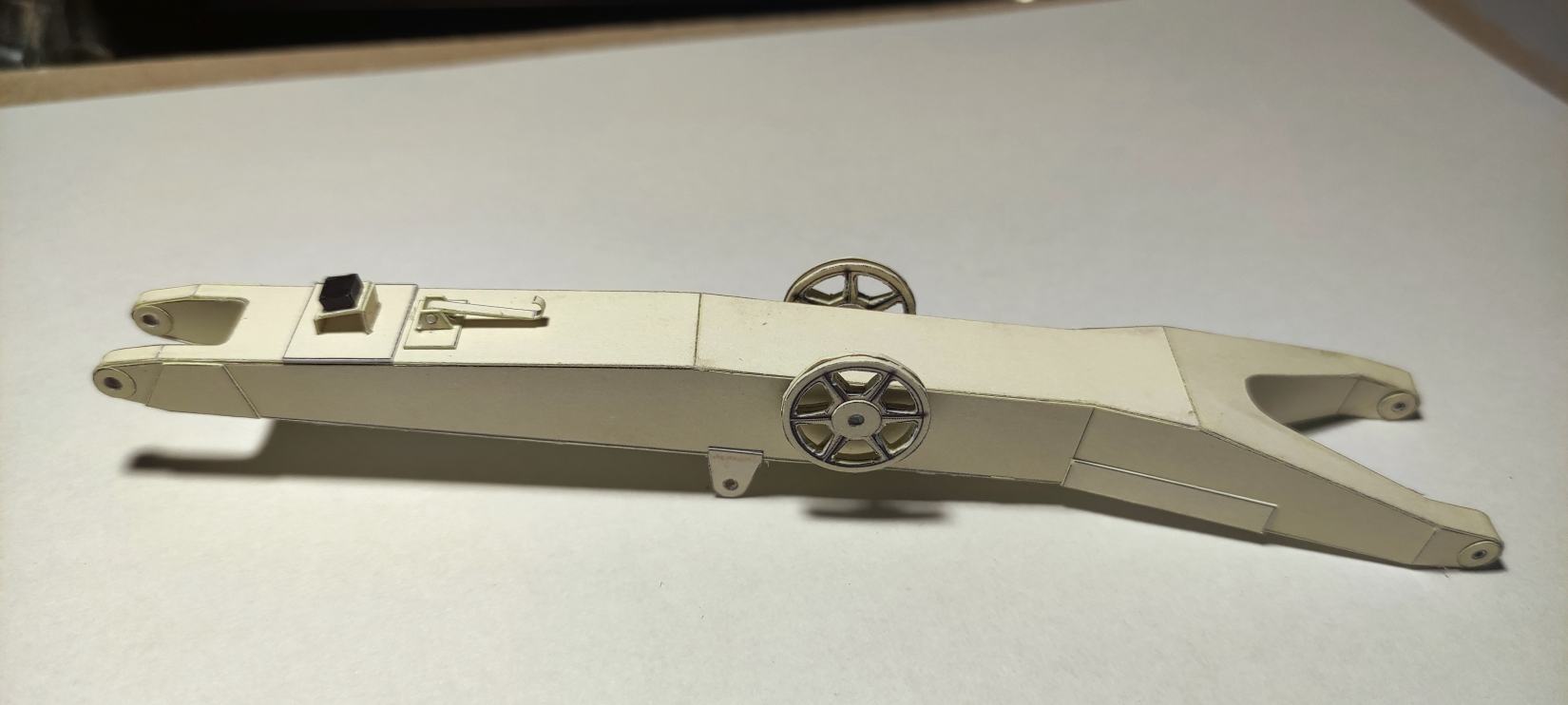

Galerie stavby modelu
Autorem betastavby je Vojta Zakovčík, kterému velmi děkujeme za poskytnutí fotek.
